KADAMM K804172718 — секторная панельная антенна 1710–2690 МГц, 4 системы излучателей, 65°, 18,2 дБи, 8 портов, встроенный RET

Панельная секторная антенна базовых станций с 4 независимыми излучающими системами 1710–2690 МГц и кросс-поляризацией ±45°. Электрический наклон 2–12° регулируется дистанционно по AISG 2.0, блок RET в комплекте.

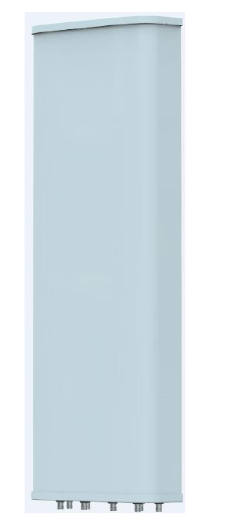

KADAMM K804172718
4×1710–2690 МГц
Диапазон
18,2 дБи
Усиление
65°
Ширина луча (Г)
2–12°
Электрический наклон
8×4.3-10
Разъёмы
1360 мм
Высота

О модели

Коротко: KADAMM K804172718 — 1710–2690 МГц, 8 портов, длина 1360 мм, масса 23 кг, усиление 18,2 дБи. От ближайшей модели KADAMM K804172719 отличается так: допустимая мощность на вход 250 Вт против 200 Вт.

Коротко о KADAMM K804172718: рабочий диапазон 4×1710–2690 МГц, ширина ДН 65°. У KADAMM K804172718 усиление 18,2 дБи и длина 1360 мм, у KADAMM K804172720 — 19,7 дБи и 1980 мм.

KADAMM K804172718 — панель для сектора базовой станции сотовой сети, полосы 4×1710–2690 МГц. Главное в цифрах: 4 системы излучателей; 8 входов; горизонтальный луч 65°; усиление до 18,2 дБи; наклон луча 2–12° с дистанционным управлением.

Конструктивно это вертикальные столбцы излучателей над металлическим экраном-рефлектором в общем кожухе (стеклопластик). Экран отражает излучение вперёд, и вся мощность уходит в один сектор, а тыл и соседние направления остаются почти неосвещёнными. Ширину луча по вертикали задаёт высота столбца: чем больше в нём излучателей, тем уже луч и выше усиление; при высоте панели 1360 мм вертикальный луч равен 7,2 ± 0,8°. Каждая из 4 систем имеет собственные входы, а столбцы разных диапазонов не зависят друг от друга, поэтому их подключают к разным радиомодулям или даже передают разным операторам.

Каждый излучатель — пара диполей, повёрнутых на +45° и −45°. Две ортогональные поляризации почти не связаны друг с другом (кроссполяризационная развязка более 18–20 дБ), и одна система даёт два независимых тракта: работу 2T2R (MIMO 2×2) либо приём с поляризационным разнесением, для которого вторая антенна уже не нужна. Отсюда и число входов: 8 — это 4 системы по две поляризации. Системы разных диапазонов развязаны на 28 дБ, так что соседние радиомодули друг другу не мешают.

Форма диаграммы: ширина луча по горизонтали 65° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад более 26–28 дБ — в тыл уходит примерно в 398 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на более чем 15–16 дБ — меньше перелёта сигнала в дальние соты.

По вертикали луч узкий — 7,2 ± 0,8°, поэтому зону обслуживания задают наклоном. Расчёт простой: угол на край соты (арктангенс отношения высоты подвеса к радиусу) плюс половина ширины луча по вертикали. Для панели на 40-метровой мачте и соты радиусом 2 км получается около 4,7°. Диапазон электрического наклона — 2–12°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по AISG 2.0 SRET. Механический наклон кронштейна 0–15° — только для грубой доводки: он поднимает задний лепесток и задирает края сектора.

Тракт: КСВН не более 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 250 Вт; IM3 не выше −153 дБн (испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — 8 × розетка 4.3-10, вывод снизу. Пассивная интермодуляция значима на сайте с несколькими мощными несущими: продукты смешения попадают в приёмный канал сектора и повышают уровень шума. Перемычки и разъёмы того же класса — условие, при котором цифра антенны остаётся в силе для всей линии; поэтому и появились разъёмы 4.3-10: меньше 7/16 и с более стабильным контактом. Статический заряд с антенны уходит на опору: излучатели имеют заземление по постоянному току.

Механика: 1360 × 500 × 158 мм (высота, ширина, глубина), 23 кг плюс 5,4 кг крепежа, труба Ø50–Ø115 мм, от −50 до +65 °C, ветер до 216 км/ч. Ветровая нагрузка при 150 км/ч составляет 744 / 217 / 832 Н (фронт / бок / тыл); фронтальная — примерно 76 кгс, и вместе с изгибающим моментом кронштейн и труба передают её на опору.

Чем KADAMM K804172718 отличается от похожих моделей

По сравнению с KADAMM K804172719У KADAMM K804172718 допустимая мощность на вход 250 Вт против 200 Вт.
По сравнению с KADAMM APX8-1727-1870IRУ KADAMM K804172718 корпус короче на 50 мм (1360 против 1410 мм); тяжелее на 1,5 кг (23 против 21,5 кг); блок RET встроен в антенну. Короткая решётка легче и меньше парусит: её выбирают для крыш, стоек с ограничением по нагрузке и малых высот подвеса, где дальность не главное.
По сравнению с KADAMM K804172720У KADAMM K804172718 корпус короче на 620 мм (1360 против 1980 мм); легче на 9 кг (23 против 32 кг); усиление ниже на 1,5 дБ в диапазоне 1710–2690 МГц (18,2 против 19,7 дБи); вертикальный луч шире в диапазоне 1710–2690 МГц (5,2–7,2° против 3,6–5°); электрический наклон 2–12° против 2–8° в диапазоне 1710–2690 МГц; механический наклон 0–15° против 0–10°. Короткая решётка легче и меньше парусит: её выбирают для крыш, стоек с ограничением по нагрузке и малых высот подвеса, где дальность не главное.

Диаграммы направленности

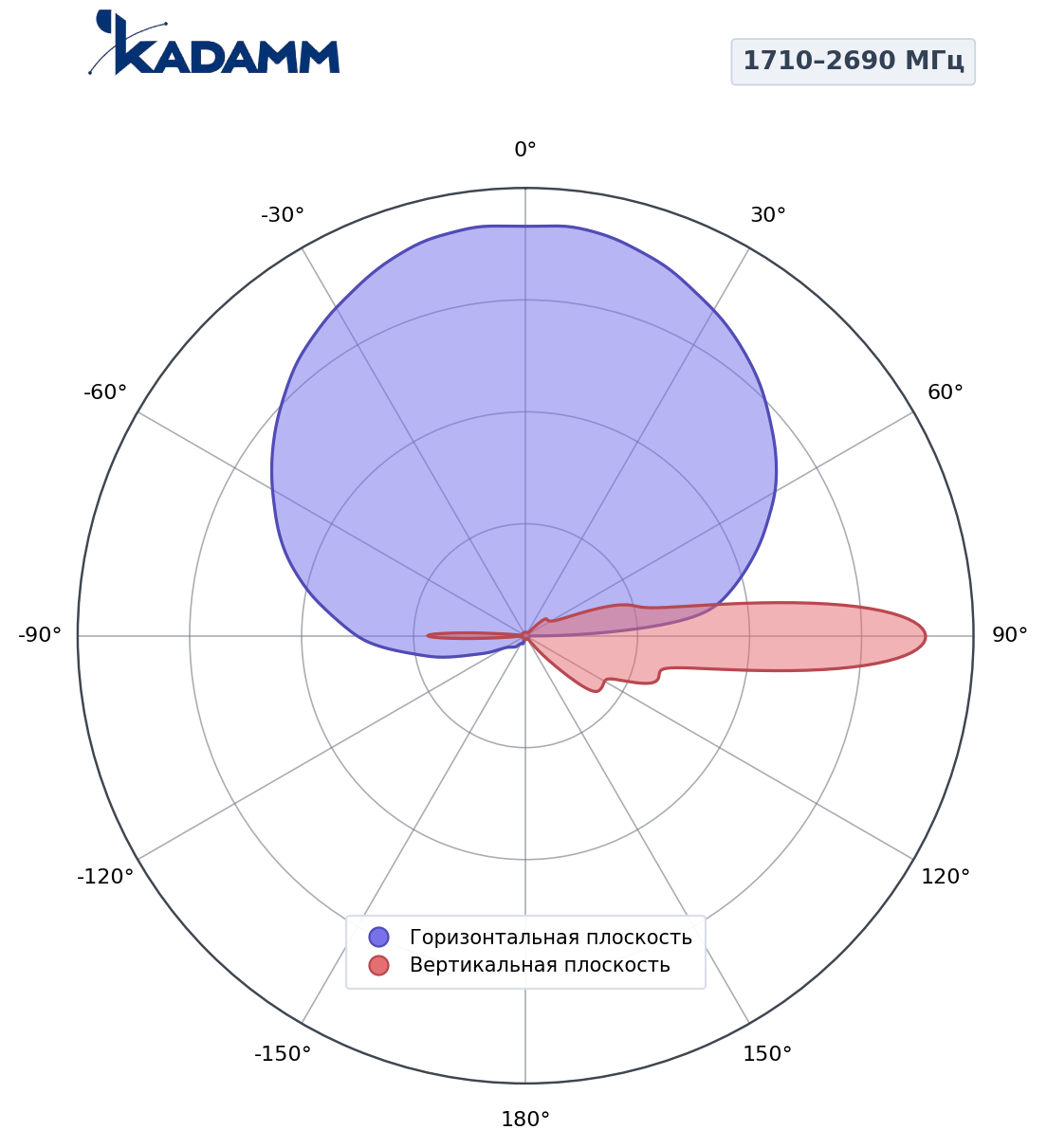

Диаграмма направленности KADAMM K804172718, 1710–2690 МГц
1710–2690 МГц
горизонтальная и вертикальная плоскости

Диаграммы направленности KADAMM K804172718 в полосах 1710–2690 МГц — нормированные, в полярных координатах.

Ключевые особенности

Четыре системы в одной панели4×1710–2690 МГц, ±45°, 8 портов (8 × розетка 4.3-10) — MIMO 4×4 в каждом диапазоне.
Усиление до 18,2 дБиПри высоте полотна 1360 мм усиление по поддиапазонам составляет 17,2–18,2 дБи, ширина луча в горизонтальной плоскости — 65°.
Дистанционный наклон RETЭлектрический наклон 2–12°, управление по AISG 2.0, блок RET установлен на заводе и входит в комплект. Механический наклон 0–15°.
Чистый трактИнтермодуляция IM3 — −153 дБн и ниже при двух несущих мощностью 43 дБм; КСВН ≤ 1,5; между входами развязка ≥28 дБ.
Мощность и защитаДо 250 Вт на порт при 50 °C, заземление по постоянному току.
Всепогодное исполнениеМатериал радома — стеклопластик; диапазон рабочих температур −50…+65 °C, допустимый ветер до 216 км/ч.

Электрические характеристики

Параметр1710–1990 МГц1920–2200 МГц2200–2490 МГц2490–2690 МГц
Диапазон частот4×1710–2690 МГц
Коэффициент усиления, дБи17,217,518,018,2
Ширина ДН по уровню −3 дБ, горизонтальная плоскость66 ± 6°65 ± 6°62 ± 6°60 ± 6°
Ширина ДН по уровню −3 дБ, вертикальная плоскость7,2 ± 0,8°6,4 ± 0,6°5,6 ± 0,4°5,2 ± 0,3°
Коэффициент защитного действия (отношение вперёд/назад), дБ>26>28>28>28
Поляризационная развязка (кроссполяризационная), дБ>20>20>20>18
Подавление первого бокового лепестка, дБ>16>16>16>15
Поляризация±45°
Электрический наклон2–12°
КСВН≤1,5
Развязка между входами одной системы, дБ≥27
Развязка между входами разных систем, дБ≥28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)≤−153
Входное сопротивление50 Ом
Максимальная мощность на порт (при 50 °C)250 Вт
Протокол RETAISG 2.0 SRET
ГрозозащитаЗаземление по постоянному току

Механические характеристики

ПараметрЗначение
Разъёмы8 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)1360 × 500 × 158 мм
Размеры упаковки1650 × 565 × 210 мм
Масса антенны23 кг
Масса монтажного комплекта5,4 кг
Масса в упаковке33,2 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)744 / 217 / 832 Н
Максимальная скорость ветра216 км/ч
Материал радомаСтеклопластик
Цвет радомаСерый
Механический наклон0–15°
Рабочая температура−50…+65 °C
Крепление на трубуØ50–Ø115 мм

Поддерживаемые диапазоны 3GPP

ДиапазонЧастотыДуплексТехнологии
B3 / n3UL 1710–1785 / DL 1805–1880 МГцFDDGSM1800, LTE 1800
B1 / n1UL 1920–1980 / DL 2110–2170 МГцFDDUMTS2100, LTE 2100
B40 / n402300–2400 МГцTDDLTE TDD 2300
B7 / n7UL 2500–2570 / DL 2620–2690 МГцFDDLTE 2600
B38 / n382570–2620 МГцTDDLTE TDD 2600
B41 / n412496–2690 МГцTDDLTE/NR TDD 2600 (полный)

Приведены диапазоны 3GPP (TS 36.101, TS 38.101-1), обе полосы которых — UL и DL — полностью укладываются в рабочие полосы антенны.

Стандарты и протоколы

✓
AISG 2.0 — дистанционная установка электрического наклона 2–12° по кабелю AISG
✓
IEC 62037 — проверка уровня пассивной интермодуляции (IM3 не выше −153 дБн для данной модели)
✓
IEC 61169-54 — присоединительные размеры разъёмов: 8 × розетка 4.3-10
✓
3GPP TS 36.101 / 38.101-1 — рабочие полосы перекрывают диапазоны B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41

Применение

Типовое место установки — опоры, трубостойки и крыши макросайтов операторов. По частотам она обслуживает: сети GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600, LTE/NR TDD 2600 (диапазоны 3GPP B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Секторов столько же, сколько панелей, а азимут и угол места каждой определяет модель радиопокрытия.

С лучом 65° — стандартная трёхсекторная схема для городской и пригородной застройки, посёлков и промышленных площадок: три панели на опоре закрывают круг, ёмкость делится поровну между секторами.

Несколько систем излучателей в одном корпусе выручают при модернизации сайта: одна панель заменяет две–три старые, на опоре освобождается место, снижается ветровая нагрузка, а оборудование разных диапазонов или операторов подключается к своим входам.

Как подобрать

Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в 4×1710–2690 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.

Входы. 8 входов: каждый двухтрактный радиомодуль (2T2R) использует пару входов ±45° одной системы.

Ширина луча. Ширина 65° выбирается по схеме секторизации сайта: 65° — для трёх секторов, 33° — для шести либо для вытянутой зоны, 90° — для широкого сектора малой соты.

Наклон. Посчитайте угол на край соты плюс половину вертикального луча (7,2 ± 0,8°) и сравните с наклоном панели — 2–12°.

Тракт. На вход допускается подавать до 250 Вт. Для низкой IM3 всей линии перемычки и разъёмы должны быть того же класса.

Опора. Крепление — кронштейн и труба Ø50–Ø115 мм, рассчитанные на 23 кг массы и ветровую нагрузку 744 / 217 / 832 Н.

Комплект поставки

Антенна KADAMM K804172718, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.

Сравнение с похожими антеннами KADAMM

ПараметрK804172718K804172719K804172720K804333818K804602719K804702618
ФотоKADAMM K804172718KADAMM K804172719KADAMM K804172720KADAMM K804333818KADAMM K804602719KADAMM K804702618
Диапазон частот4×1710–2690 МГц4×1710–2690 МГц4×1710–2690 МГц4×3300–3800 МГц2×617–894 / 2×1695–2690 МГц2×698–960 / 1710–2690 МГц
Поляризация4×±45°4×±45°4×±45°4×±45°4×±45°3×±45°
Ширина ДН по уровню −3 дБ65°65°65°65°65°/65°65°/65°
Коэффициент усиления18,2 дБи18,2 дБи19,7 дБи17,3 дБи19 дБи17,8 дБи
Электрический наклон2–12°, RET2–12°, RET2–8°, RET2–12°, RET2–12°, RET2–12°, RET
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Вопросы и ответы

У панели 8 входов, это 4 системы излучателей. На пару входов ±45° одной системы подключают двухтрактный радиомодуль — для работы 2T2R (MIMO 2×2) или для передачи с поляризационно-разнесённым приёмом. Два однотрактных модуля одного диапазона на одну систему подключают через комбайнер, учитывая его потери.

Модуль каждого диапазона занимает свою систему — развязка между системами не менее 28 дБ. Если радиомодулей больше, чем систем у антенны, диапазоны объединяют комбайнером на входе, учитывая в расчёте линии его вносимые потери и класс по интермодуляции. По перечню радиомодулей на сектор подберём модель с нужным числом входов.

Верхнюю границу луча по уровню −3 дБ наводят на край соты. Угол равен арктангенсу отношения высоты подвеса к радиусу соты плюс половина вертикального луча (7,2 ± 0,8°): для мачты 40 м и радиуса 2 км — около 4,7°, для крыши 25 м и радиуса 800 м — около 5,4°.

Электрический наклон панели составляет 2–12°, что достаточно для типовых высот подвеса. Угол рассчитывают для каждого сектора отдельно, поскольку высоты и радиусы у секторов обычно различаются.

Да. Наклон задаёт привод RET по протоколу AISG 2.0 SRET: команду отдают от базовой станции либо из системы управления сетью, и угол меняется без выезда монтажников и без отключения сектора. Это полезно при оптимизации сети, при вводе соседних сайтов и при сезонных изменениях нагрузки.

Привод подключают к порту AISG панели или через модем в фидере; при заказе уточните, нужен ли блок RET в комплекте и какой кабель управления к нему понадобится. В этом случае механический наклон кронштейна задают при начальной установке и больше не меняют.

Число характеризует подавление продуктов интермодуляции третьего порядка относительно несущих при стандартном испытании по IEC 62037: два тона по 20 Вт подают на антенну, а продукты измеряют на 2f1 − f2 и 2f2 − f1. Если такие продукты попадают в приёмный канал, у сектора растёт шум и падает чувствительность.

Это важно, если через антенну идут мощные несущие разных диапазонов или операторов. Малая интермодуляция панели имеет смысл, только если перемычки, разъёмы и кабели линии того же класса, а соединения затянуты моментным ключом и загерметизированы.

Масса панели — 23 кг, монтажного комплекта — ещё 5,4 кг. Ветровая нагрузка на скорости 150 км/ч: 744 / 217 / 832 Н (фронт / бок / тыл); во фронт это около 76 кгс. Вместе с высотой подвеса и числом панелей и кабелей на опоре эти цифры служат исходными данными для расчёта трубостойки или мачты на прочность и прогиб с запасом на обледенение.

Кронштейн рассчитан на трубу Ø50–Ø115 мм. Опору проверяют на изгиб с учётом всех антенн, радиомодулей и кабелей, фидеры крепят к ней хомутами, чтобы их вес не ложился на разъёмы; панель и опору заземляют по проекту.

Количество определяется числом секторов, заложенных в схему сайта. При луче 65° обычно ставят три панели: сектора смыкаются на краях, и зона вокруг опоры закрывается без провалов. Сектор базовой станции — это отдельная панель со своими радиомодулями; ёмкость сайта делят между секторами.

Число секторов, а значит, и ширина луча панели меняются, если зона тянется вдоль дороги или нужна повышенная ёмкость.

Да. Тип разъёма (розетка 4.3-10, 7/16 DIN или N) и его расположение на корпусе — снизу или сзади — задают при производстве партии. В стандартном исполнении у KADAMM K804172718: 8 × розетка 4.3-10, снизу.

Нужный разъём и его расположение укажите при запросе цены — менеджер уточнит исполнение для вашей партии. Антенна с разъёмом под ваш фидер или джампер подключается без переходника: в тракте меньше потерь и меньше соединений, на которых возникает пассивная интермодуляция.
