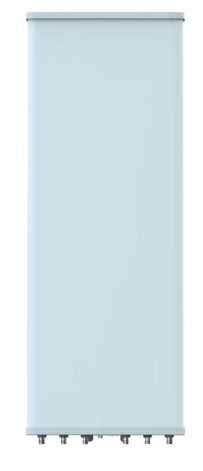

KADAMM K804902718v03 — четырёхдиапазонная секторная панельная антенна 694–862 / 880–960 / 1710–2690 / 1427–1518 / 1710–2690 МГц, 65°/65°/65°/65°, 18 дБи, 8 портов, встроенный RET

Панельная секторная антенна базовых станций с излучающими системами 694–862 МГц, 880–960 МГц, 1710–2690 МГц и 1427–2690 МГц и кросс-поляризацией ±45°. Электрический наклон 2–14° / 2–12° регулируется дистанционно по AISG 2.0, блок RET в комплекте.

694–862 / 880–960 / 1710–2690 / 1427–1518 / 1710–2690 МГц

Диапазон

18 дБи

Усиление

65°/65°/65°/65°

Ширина луча (Г)

2–14° / 2–12°

Электрический наклон

8×4.3-10

Разъёмы

1499 мм

Высота

О модели

Антенна КАДАММ K804902718v03 — четырёхдиапазонная секторная панельная антенна для базовых станций сотовой связи (BTS) с излучающими системами 694–862 МГц, 880–960 МГц, 1710–2690 МГц и 1427–2690 МГц, кросс-поляризацией ±45° и 8 портами. Рабочие полосы перекрывают LTE 700 (APT), LTE 800, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600 (диапазоны 3GPP B28, B20, B8, B3, B1, B40, B7, B38, B41), что позволяет подключить радиомодули с MIMO 2×2 в каждом диапазоне.

Коэффициент усиления 14–14,4 / 14,9 / 17,1–18 / 15,6–18 дБи по поддиапазонам при высоте полотна 1499 мм, ширина луча в вертикальной плоскости 14,7–16,1 / 12,9 / 5–7,3 / 5,1–8,8°. Электрический наклон 2–14° / 2–12° задаётся дистанционно блоком RET по протоколу AISG 2.0 (блок входит в комплект); механический наклон 0–15°. Интермодуляция IM3 не выше −153 дБн, КСВН не более 1,5.

Диаграммы направленности

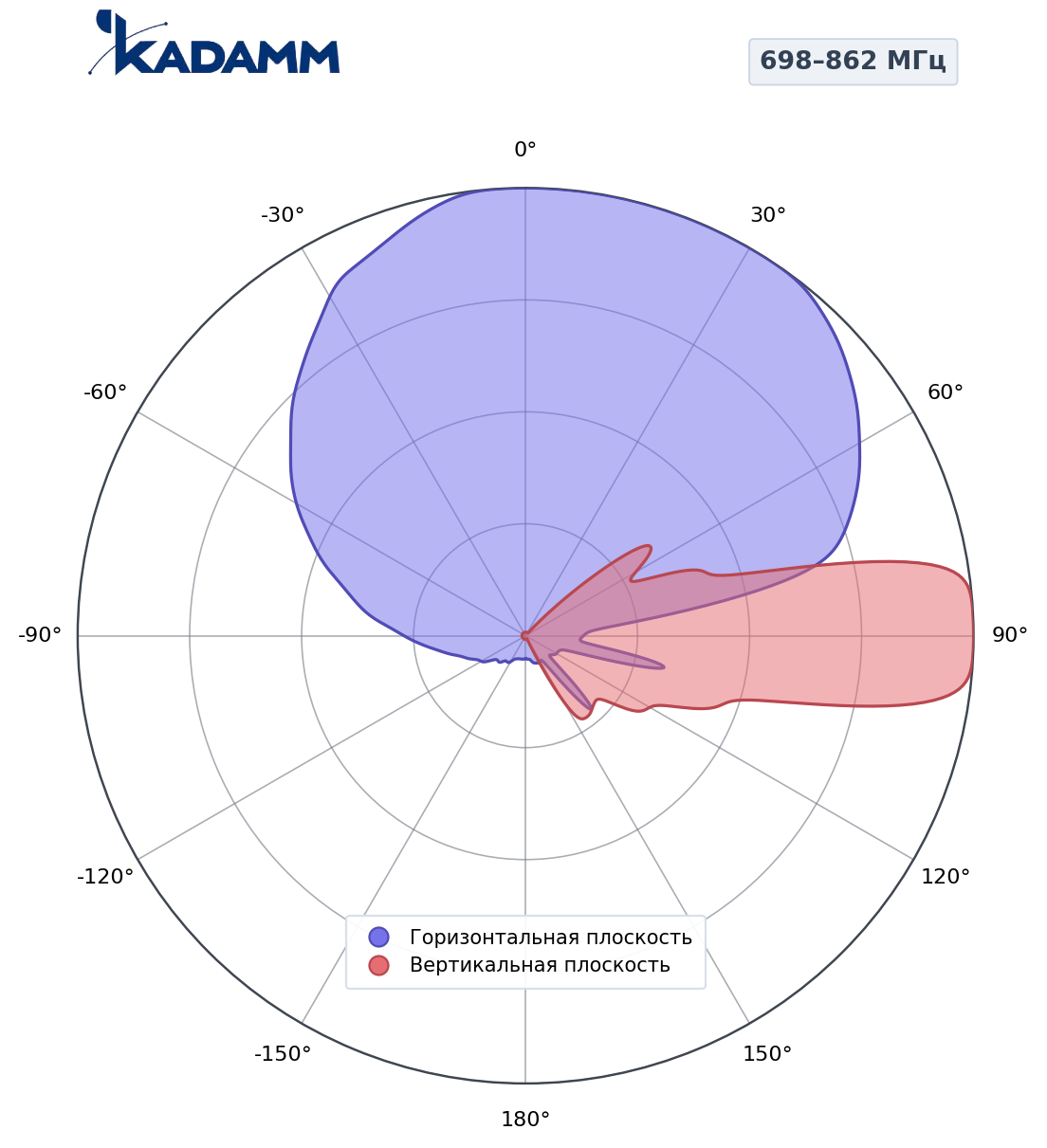

Диаграмма направленности KADAMM K804902718v03, 698–862 МГц

698–862 МГц
горизонтальная и вертикальная плоскости

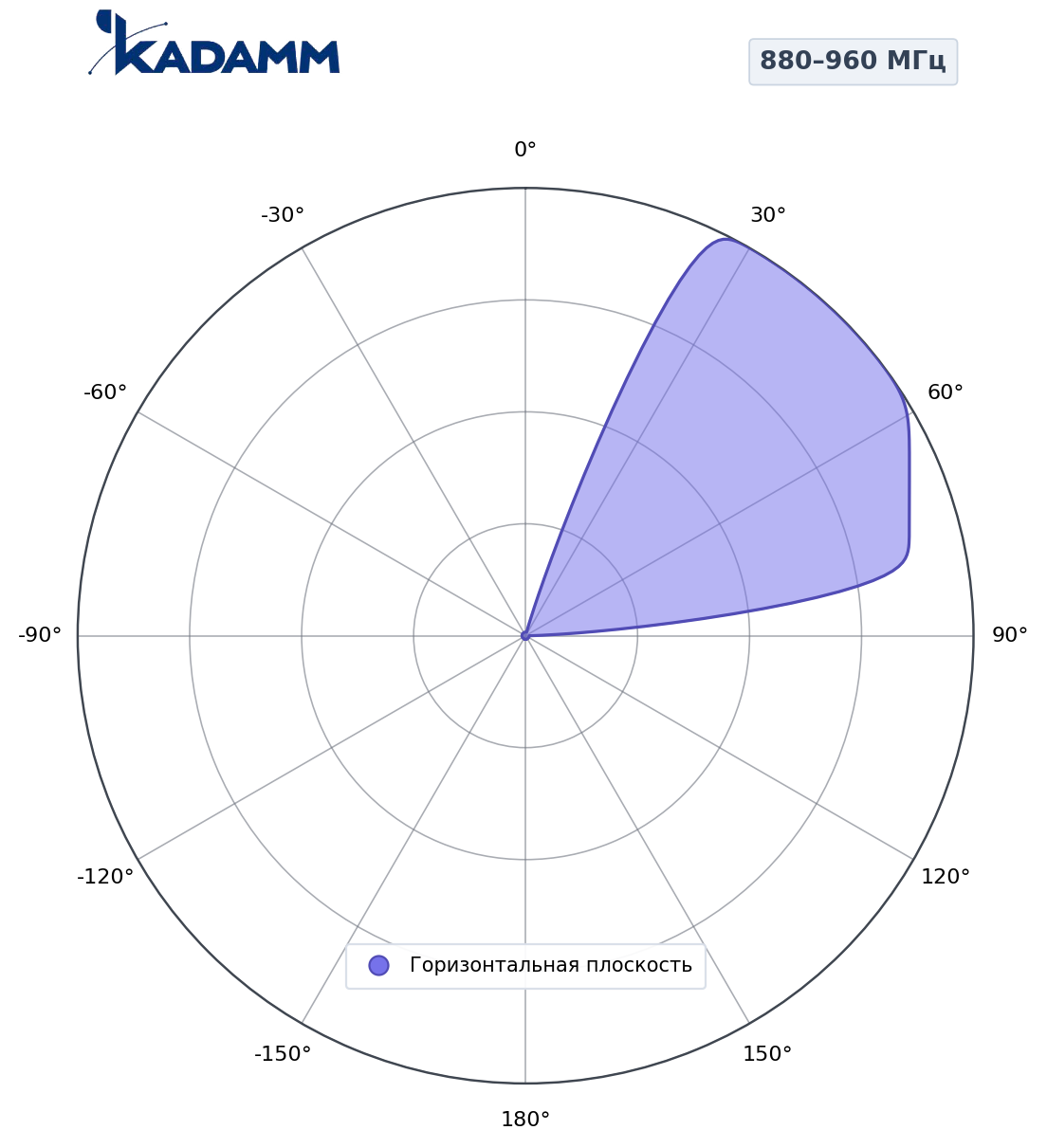

Диаграмма направленности KADAMM K804902718v03, 880–960 МГц

880–960 МГц
горизонтальная плоскость

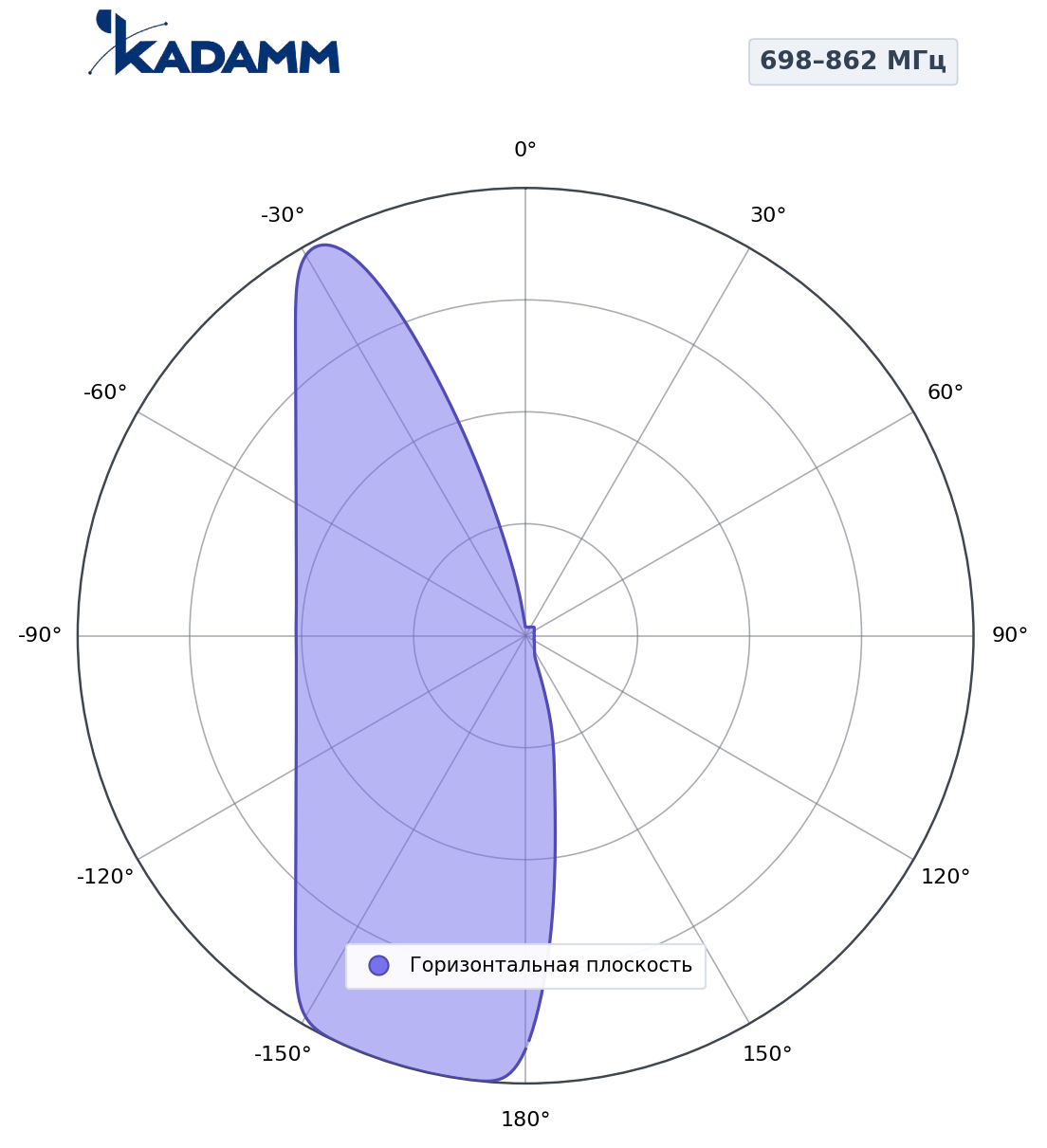

698–862 МГц
горизонтальная плоскость

Диаграмма направленности KADAMM K804902718v03, 1710–2690 МГц

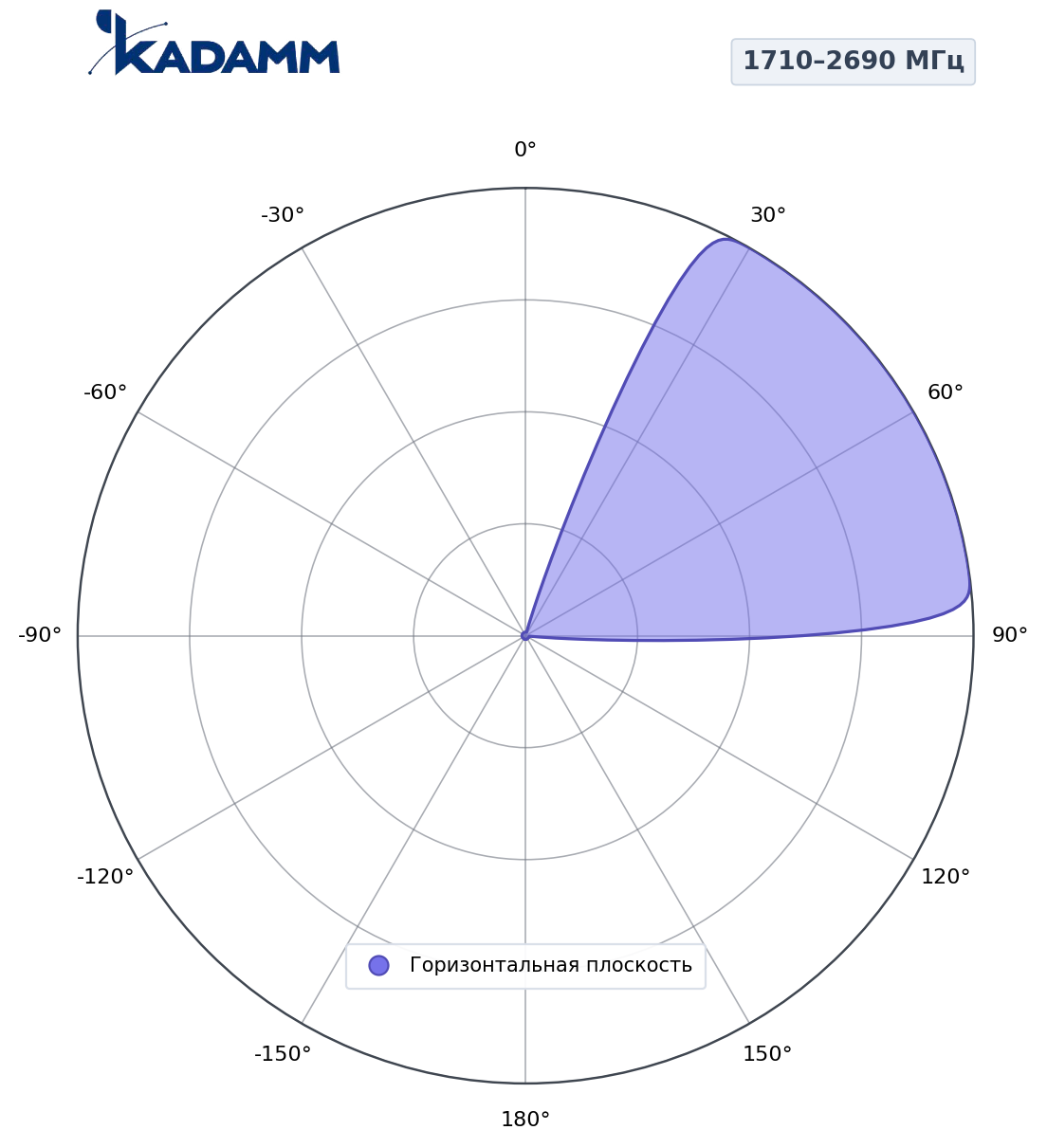

1710–2690 МГц
горизонтальная плоскость

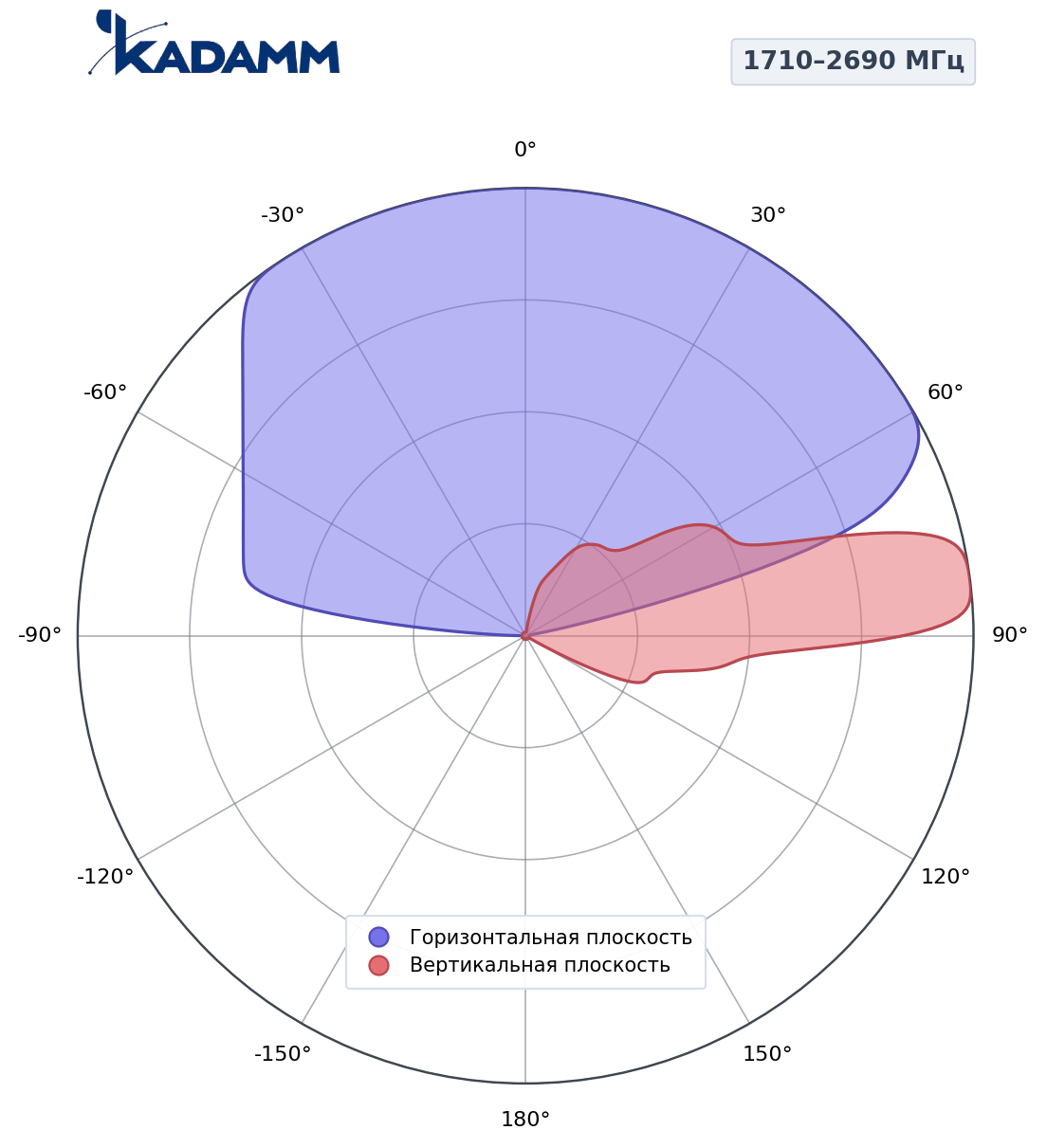

1710–2690 МГц
горизонтальная и вертикальная плоскости

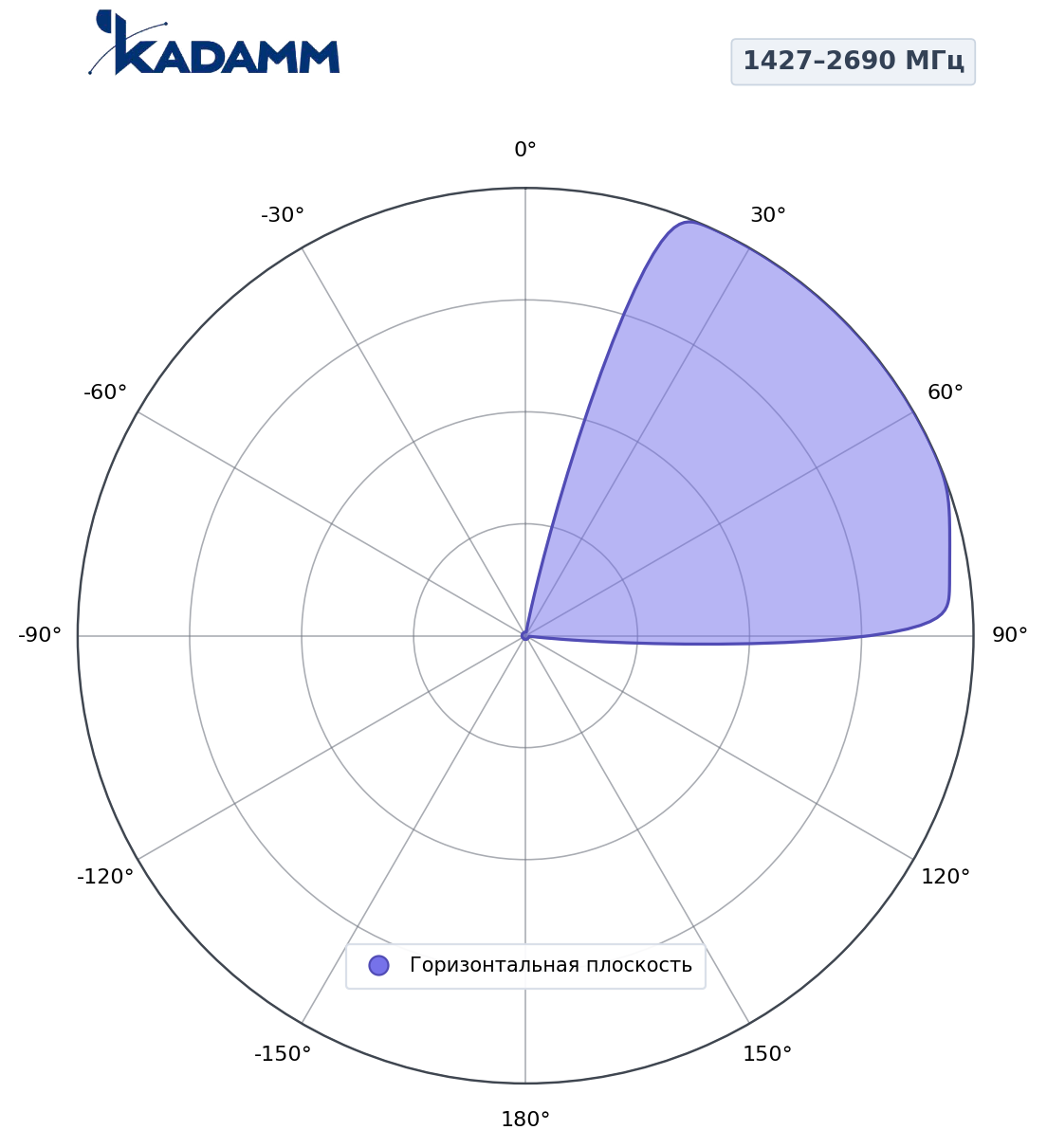

Диаграмма направленности KADAMM K804902718v03, 1427–2690 МГц

1427–2690 МГц
горизонтальная плоскость

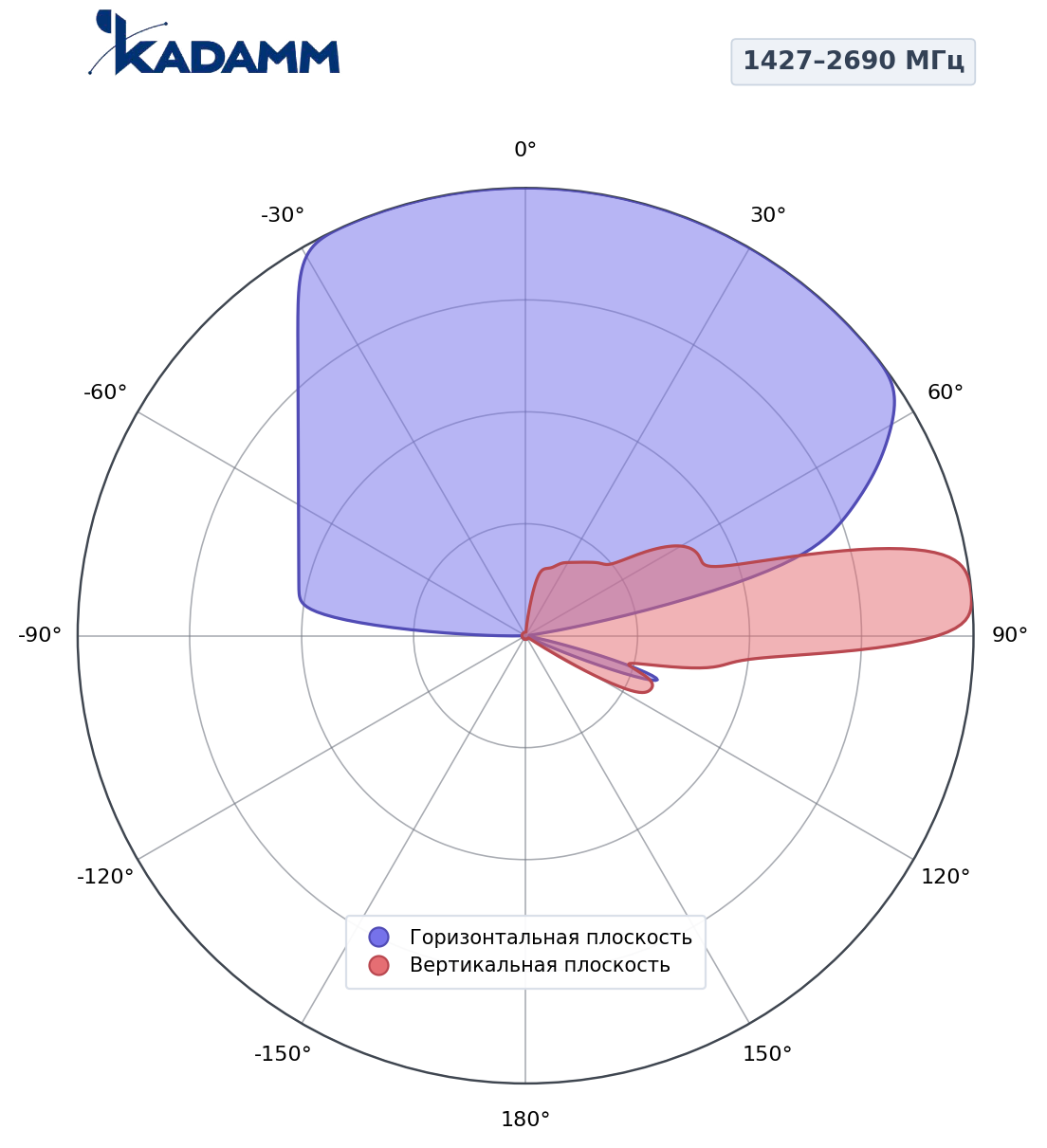

1427–2690 МГц
горизонтальная и вертикальная плоскости

Нормированные диаграммы направленности в полярных координатах по рабочим диапазонам антенны. Синим — горизонтальная плоскость, красным — вертикальная.

Ключевые особенности

Четыре системы в одной панели694–862 / 880–960 / 1710–2690 / 1427–1518 / 1710–2690 МГц, ±45°, 8 портов (8 × 4.3-10 female) — MIMO 2×2 в каждом диапазоне.

Усиление до 18 дБиПолотно высотой 1499 мм даёт 14–14,4 / 14,9 / 17,1–18 / 15,6–18 дБи по поддиапазонам при ширине луча 65°/65°/65°/65° в горизонтальной плоскости.

Дистанционный наклон RETЭлектрический наклон 2–14° / 2–12°, управление по AISG 2.0, блок RET установлен на заводе и входит в комплект. Механический наклон 0–15°.

Чистый трактIM3 не выше −153 дБн при двух несущих по 43 дБм, КСВН не более 1,5, развязка между входами ≥25 дБ.

Мощность и защитаДо 400 / 400 / 200 / 200 Вт на порт при 50 °C, заземление по постоянному току (DC Ground).

Всепогодное исполнениеРадом — стеклопластик, рабочая температура −50…+65 °C, ветер до 216 км/ч.

Электрические характеристики

Массив R1: 694–862 МГц

Параметр	694–803 МГц	790–862 МГц
Поляризация	± 45°
Усиление во всём диапазоне наклонов, дБи	13,8 ± 0,4	14,2 ± 0,4
Коэффициент усиления, дБи	14,0	14,4
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	70 ± 4°	67 ± 3°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	16,1 ± 1,4°	14,7 ± 0,8°
Коэффициент защитного действия (отношение вперёд/назад), дБ	>24	>24
Поляризационная развязка (кроссполяризационная), дБ	>19	>19
Подавление первого бокового лепестка, дБ	>16	>17
Электрический наклон	2–14°
КСВН	<1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥30
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153 дБн
Входное сопротивление (импеданс)	50 Ом
Максимальная мощность на порт (при 50 °C)	400 Вт
Грозозащита	Заземление по постоянному току (DC Ground)

Массив R2: 880–960 МГц

Параметр	880–960 МГц
Поляризация	± 45°
Усиление во всём диапазоне наклонов, дБи	14,7 ± 0,5
Коэффициент усиления, дБи	14,9
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	64 ± 3°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	12,9 ± 0,8°
Коэффициент защитного действия (отношение вперёд/назад), дБ	>25
Поляризационная развязка (кроссполяризационная), дБ	>18
Подавление первого бокового лепестка, дБ	>17
Электрический наклон	2–14°
КСВН	<1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥30
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153 дБн
Входное сопротивление (импеданс)	50 Ом
Максимальная мощность на порт (при 50 °C)	400 Вт
Грозозащита	Заземление по постоянному току (DC Ground)

Массив Y1: 1710–2690 МГц

Параметр	1710–1990 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	± 45°
Усиление во всём диапазоне наклонов, дБи	16,9 ± 0,6	17,3 ± 0,5	17,6 ± 0,5	17,8 ± 0,5
Коэффициент усиления, дБи	17,1	17,5	17,8	18
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	67 ± 5°	60 ± 5°	60 ± 6°	66 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	7,3 ± 0,5°	6,4 ± 0,5°	5,5 ± 0,4°	5 ± 0,4°
Коэффициент защитного действия (отношение вперёд/назад), дБ	>26	>25	>25	>25
Поляризационная развязка (кроссполяризационная), дБ	>18	>19	>19	>19
Подавление первого бокового лепестка, дБ	>17	>17	>16	>16
Электрический наклон	2–12°
КСВН	<1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153 дБн
Входное сопротивление (импеданс)	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Грозозащита	Заземление по постоянному току (DC Ground)

Массив Y2: 1427–2690 МГц

Параметр	1427–1518 МГц	1710–1990 МГц	1920–2200 МГц	2200–2490 МГц	2490–2690 МГц
Поляризация	± 45°
Усиление во всём диапазоне наклонов, дБи	15,4 ± 0,5	16,8 ± 0,5	17,4 ± 0,5	17,8 ± 0,5	17,6 ± 0,5
Коэффициент усиления, дБи	15,6	17,0	17,6	18,0	17,8
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	69 ± 6°	65 ± 5°	62 ± 4°	57 ± 5°	59 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	8,8 ± 0,7°	7,3 ± 0,6°	6,2 ± 0,5°	5,7 ± 0,5°	5,1 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	>24	>26	>26	>26	>25
Поляризационная развязка (кроссполяризационная), дБ	>17	>17	>17	>16	>16
Подавление первого бокового лепестка, дБ	>17	>17	>16	>16	>16
Электрический наклон	2–12°
КСВН	<1,5
Развязка между входами одной системы, дБ	≥25
Развязка между входами разных систем, дБ	≥28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)	≤−153 дБн
Входное сопротивление (импеданс)	50 Ом
Максимальная мощность на порт (при 50 °C)	200 Вт
Протокол RET	AISG 2.0/3GPP
Грозозащита	Заземление по постоянному току (DC Ground)

Механические характеристики

Параметр	Значение
Разъёмы	8 × 4.3-10 female (IEC 61169-54)
Расположение разъёмов	Снизу
Размеры (В × Ш × Г)	1499 × 355 × 165 мм
Размеры упаковки	1835 × 460 × 260 мм
Масса антенны	21 кг
Масса монтажного комплекта	5,4 кг
Масса в упаковке	30 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)	598 / 187 / 669 Н
Максимальная скорость ветра	216 км/ч
Материал радома	Стеклопластик
Цвет радома	Серый
Механический наклон	0–15°
Рабочая температура	−50…+65 °C
Крепление на трубу	Ø50–Ø115 мм

Поддерживаемые диапазоны 3GPP

Диапазон	Частоты	Дуплекс	Технологии
B28 / n28	UL 703–748 / DL 758–803 МГц	FDD	LTE 700 (APT)
B20 / n20	UL 832–862 / DL 791–821 МГц	FDD	LTE 800
B8 / n8	UL 880–915 / DL 925–960 МГц	FDD	GSM900, UMTS900, LTE 900
B3 / n3	UL 1710–1785 / DL 1805–1880 МГц	FDD	GSM1800, LTE 1800
B1 / n1	UL 1920–1980 / DL 2110–2170 МГц	FDD	UMTS2100, LTE 2100
B40 / n40	2300–2400 МГц	TDD	LTE TDD 2300
B7 / n7	UL 2500–2570 / DL 2620–2690 МГц	FDD	LTE 2600
B38 / n38	2570–2620 МГц	TDD	LTE TDD 2600
B41 / n41	2496–2690 МГц	TDD	LTE/NR TDD 2600 (полный)

Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.

Стандарты и протоколы

✓

AISG 2.0 — протокол дистанционного управления электрическим наклоном, совместим с радиомодулями основных производителей

✓

IEC 62037 — методика измерения пассивной интермодуляции: две несущие по 43 дБм (20 Вт)

✓

IEC 61169-54 — коаксиальные разъёмы 4.3-10, низкий уровень PIM

✓

3GPP TS 36.101 / 38.101-1 — рабочие полосы соответствуют диапазонам B28, B20, B8, B3, B1, B40, B7, B38, B41 (см. таблицу выше)

✓

ГОСТ Р 55787-2013, ГОСТ 24375-80 — терминология и определения параметров антенно-фидерных устройств

Применение

Многодиапазонные секторы базовых станций (LTE 700 (APT), LTE 800, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600): 4 радиомодуля на одной панели, консолидация антенн нескольких технологий и операторов на площадках с ограничениями по ветровой нагрузке и месту на опоре. Ширина луча 65°/65°/65°/65° подходит для стандартных трёхсекторных площадок. Дистанционная регулировка наклона позволяет оптимизировать зону обслуживания без выезда на объект.

Комплект поставки

Антенна КАДАММ K804902718v03, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.

Сравнение с похожими антеннами KADAMM

Параметр	K804902718v03	K804902718v02	K804902718v01	K804902718v05	K804902718v06	K804902719v01
Фото
Диапазон частот	694–862 / 880–960 / 1710–2690 / 1427–1518 / 1710–2690 МГц	698–960 МГц 1710–2690 МГц 2×1710–2690 МГц	698–960 МГц 1710–2690 МГц 2×1710–2690 МГц	698–862 МГц 880–960 МГц 1710–2690 МГц 1427–2690 МГц	698–862 МГц 880–960 МГц 2×1710–2690 МГц	2×694–960 МГц 2×1710–2690 МГц
Поляризация	4×±45°	4×±45°	4×±45°	4×±45°	4×±45°	4×±45°
Ширина ДН по уровню −3 дБ	65°/65°/65°/65°	65°/65°/65°	65°/65°/65°	65°/65°/65°/65°	65°/65°/65°	65°/65°
Коэффициент усиления	18 дБи	16,5/17,4/17,8 дБи	15,6/17,6/18 дБи	15,5/16/18/18 дБи	16,5/17/18 дБи	15,8/18,5 дБи
Электрический наклон	2–14° / 2–12°, RET	2–10°, RET	2–12°, RET	2–12°, RET	2–12°, RET	2–12°, RET
Карточка	Эта модель	Открыть	Открыть	Открыть	Открыть	Открыть

Вопросы и ответы

Электрический наклон (electrical downtilt) задаётся фазированием излучателей внутри полотна: диаграмма наклоняется целиком, без искажения формы в горизонтальной плоскости, а сама антенна остаётся вертикальной. Механический наклон — это физический поворот панели на кронштейне; он сужает зону обслуживания по оси сектора и расширяет по краям. На практике основную часть наклона выставляют электрически, механический используют как дополнение при сложном рельефе.

RET (Remote Electrical Tilt) — электропривод, который дистанционно меняет электрический наклон антенны. AISG (Antenna Interface Standards Group) — отраслевой стандарт интерфейса управления такими приводами: питание и команды передаются по кабелю AISG или по фидеру через инжектор (SRET). Протокол AISG 2.0 поддерживают радиомодули основных производителей, так что наклон меняется из системы управления сетью без выезда на объект.

65° — стандарт для трёхсекторной площадки: три антенны закрывают 360° с перекрытием на границах. Узкие лучи 33° применяют на шестисекторных площадках, для покрытия вытянутых объектов (трассы, железные дороги) и там, где нужно снизить помехи соседним секторам. Широкие лучи 85–90° ставят при двух секторах или на малых объектах.

Это две независимые излучающие системы, каждая с кросс-поляризацией ±45°, в одном общем диапазоне. На каждую систему приходится два порта (+45° и −45°), всего четыре. К ним подключают два радиомодуля, например LTE 1800 и LTE 2600, каждый в режиме MIMO 2×2, либо один модуль в режиме MIMO 4×4.

Пассивная интермодуляция возникает на контактах и соединениях при подаче двух несущих и создаёт помеху в приёмном тракте. Значение указывают для двух несущих по 43 дБм (20 Вт) по методике IEC 62037. Чем ниже уровень (например −150 дБн), тем чище приём и выше чувствительность сектора; для сетей LTE/5G это один из ключевых критериев выбора антенны.

Внутри антенны все излучатели гальванически соединены с корпусом и заземлены по постоянному току. При правильном заземлении мачты статика и наведённые импульсы уходят на землю, а не в приёмник. Отдельный грозоразрядник на фидере при этом всё равно рекомендуется.

Да. У каждой системы свой диапазон электрического наклона (2–14° и 2–14° и 2–12° и 2–12°), управление по AISG 2.0 раздельное.
