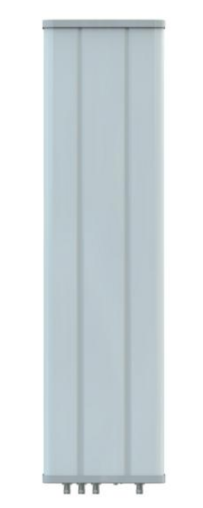

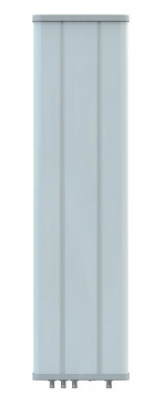

KADAMM K804902718 — секторная панельная антенна 698–2690 МГц, 4 системы излучателей, 18 дБи, 8 портов, встроенный RET
Панельная секторная антенна базовых станций с излучающими системами 698–960 МГц, 1710–2690 МГц и 2×1710–2690 МГц и кросс-поляризацией ±45°. Электрический наклон 2–12° регулируется дистанционно по AISG 2.0, блок RET в комплекте.
698–960 / 3×1710–2690 МГц
Диапазон
18 дБи
Усиление
65°/65°/65°
Ширина луча (Г)
2–12°
Электрический наклон
8×4.3-10
Разъёмы
1499 мм
Высота
О модели
Коротко: KADAMM K804902718 — 698–960 / 1710–2690 / 2×1710–2690 МГц, 8 портов, длина 1499 мм, масса 24,4 кг, усиление 15 / 17,6 / 18 дБи. От ближайшей модели KADAMM K804902718v01 отличается так: корпус короче на 481 мм (1499 против 1980 мм); легче на 4,4 кг (24,4 против 28,8 кг).
Для KADAMM K804902718 опорные цифры — рабочий диапазон 698–960 / 3×1710–2690 МГц и коэффициент усиления 18 дБи. У KADAMM K804902718 допустимая мощность до 500 Вт, у KADAMM K804802618 — до 400 Вт.
KADAMM K804902718 — панель для сектора базовой станции сотовой сети, полосы 698–960 / 3×1710–2690 МГц. Главное в цифрах: 4 системы излучателей; 8 входов; горизонтальный луч 65°/65°/65°; усиление до 18 дБи; наклон луча 2–12° с дистанционным управлением.
Внутри общего стеклопластикового кожуха — металлический экран-рефлектор и над ним вертикальные столбцы излучателей. За счёт экрана излучение уходит вперёд: мощность сосредоточена в одном секторе, а сзади и по соседним направлениям антенна почти не излучает. Высота столбца определяет ширину луча по вертикали: чем больше излучателей в столбце, тем уже луч и выше усиление; при высоте панели 1499 мм вертикальный луч составляет 15,9 ± 1,1°. Каждая из 4 систем имеет собственные входы, а столбцы разных диапазонов не зависят друг от друга, поэтому их подключают к разным радиомодулям или даже передают разным операторам.
Излучатель образован парой диполей, повёрнутых на +45° и −45°. Две ортогональные поляризации почти не связаны друг с другом (кроссполяризационная развязка более 20 дБ), и одна система даёт два независимых тракта: работу 2T2R (MIMO 2×2) либо приём с поляризационным разнесением, для которого вторая антенна уже не нужна. Отсюда и число входов: 8 — это 4 системы по две поляризации. Системы разных диапазонов развязаны на более чем 28 дБ, так что соседние радиомодули друг другу не мешают.
Форма диаграммы: ширина луча по горизонтали 65°/65°/65° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад более 23–24 дБ — в тыл уходит примерно в 200 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на более чем 16–17 дБ — меньше перелёта сигнала в дальние соты.
Вертикальный луч всего 15,9 ± 1,1°, и зону обслуживания определяет наклон. Считают так: к углу на край соты — арктангенсу отношения высоты подвеса к радиусу — прибавляют половину вертикальной ширины луча. На мачте 40 м при радиусе соты 2 км выходит примерно 9,1°. Диапазон электрического наклона — 2–12°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по AISG 2.0/3GPP. Механический наклон 0–15° от кронштейна оставляют для грубой настройки: он поднимает задний лепесток и уводит края сектора вверх.
Тракт: при КСВН менее 1,5 от входа отражается не больше 4 % мощности; на вход допускается 500 Вт; уровень IM3 не выше −153 дБн (два тона по 20 Вт, IEC 62037); разъёмы 8 × розетка 4.3-10 с выводом снизу. При нескольких мощных несущих на сайте пассивная интермодуляция критична: продукты смешения попадают в приём и повышают шум сектора. Показатель антенны распространяется на всю линию лишь при перемычках и разъёмах того же класса; именно для этого сделаны разъёмы 4.3-10: они меньше 7/16 и держат контакт стабильнее. Излучатели заземлены по постоянному току, и статический заряд с антенны стекает на опору.
Механические данные: размеры 1499 × 379 × 177 мм по высоте, ширине и глубине; масса 24,4 кг и ещё 5,4 кг на монтажный комплект; крепление на трубу Ø50–Ø115 мм; работа при −50…+65 °C; ветер до 216 км/ч. На скорости ветра 150 км/ч нагрузка равна 636 / 203 / 711 Н (фронт / бок / тыл); фронтальные около 65 кгс через кронштейн и трубу приходят на опору вместе с изгибающим моментом.
Чем KADAMM K804902718 отличается от похожих моделей

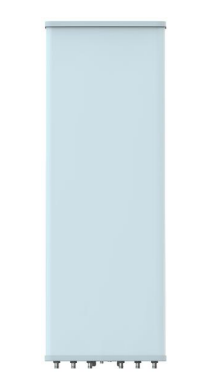

По сравнению с KADAMM K804902718v01У KADAMM K804902718 корпус короче на 481 мм (1499 против 1980 мм); легче на 4,4 кг (24,4 против 28,8 кг); усиление ниже на 0,6 дБ в диапазоне 698–960 МГц (15 против 15,6 дБи); вертикальный луч шире в диапазоне 698–960 МГц (13,4–15,9° против 9,3–11,3°); механический наклон 0–15° против 0–10°. Короткая решётка легче и меньше парусит: её выбирают для крыш, стоек с ограничением по нагрузке и малых высот подвеса, где дальность не главное.

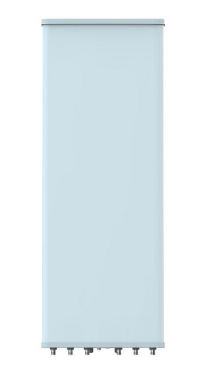

По сравнению с KADAMM K804902718v02У KADAMM K804902718 корпус короче на 1181 мм (1499 против 2680 мм); легче на 11,7 кг (24,4 против 36,1 кг); усиление ниже на 1,8 дБ в диапазоне 698–960 МГц (15 против 16,8 дБи); вертикальный луч шире в диапазоне 698–960 МГц (13,4–15,9° против 7,4–9,2°); электрический наклон 2–12° против 2–10° в диапазоне 698–960 МГц; механический наклон 0–15° против 0–8°. Короткая решётка легче и меньше парусит: её выбирают для крыш, стоек с ограничением по нагрузке и малых высот подвеса, где дальность не главное.
По сравнению с KADAMM K804902718v03У KADAMM K804902718 другой набор диапазонов: 698–960 / 1710–2690 / 2×1710–2690 МГц против 694–862 / 880–960 / 1710–2690 / 1427–2690 МГц; тяжелее на 3,4 кг (24,4 против 21 кг); допустимая мощность на вход 500 Вт против 400 Вт; сечение корпуса 379×177 против 355×165 мм.
Диаграммы направленности

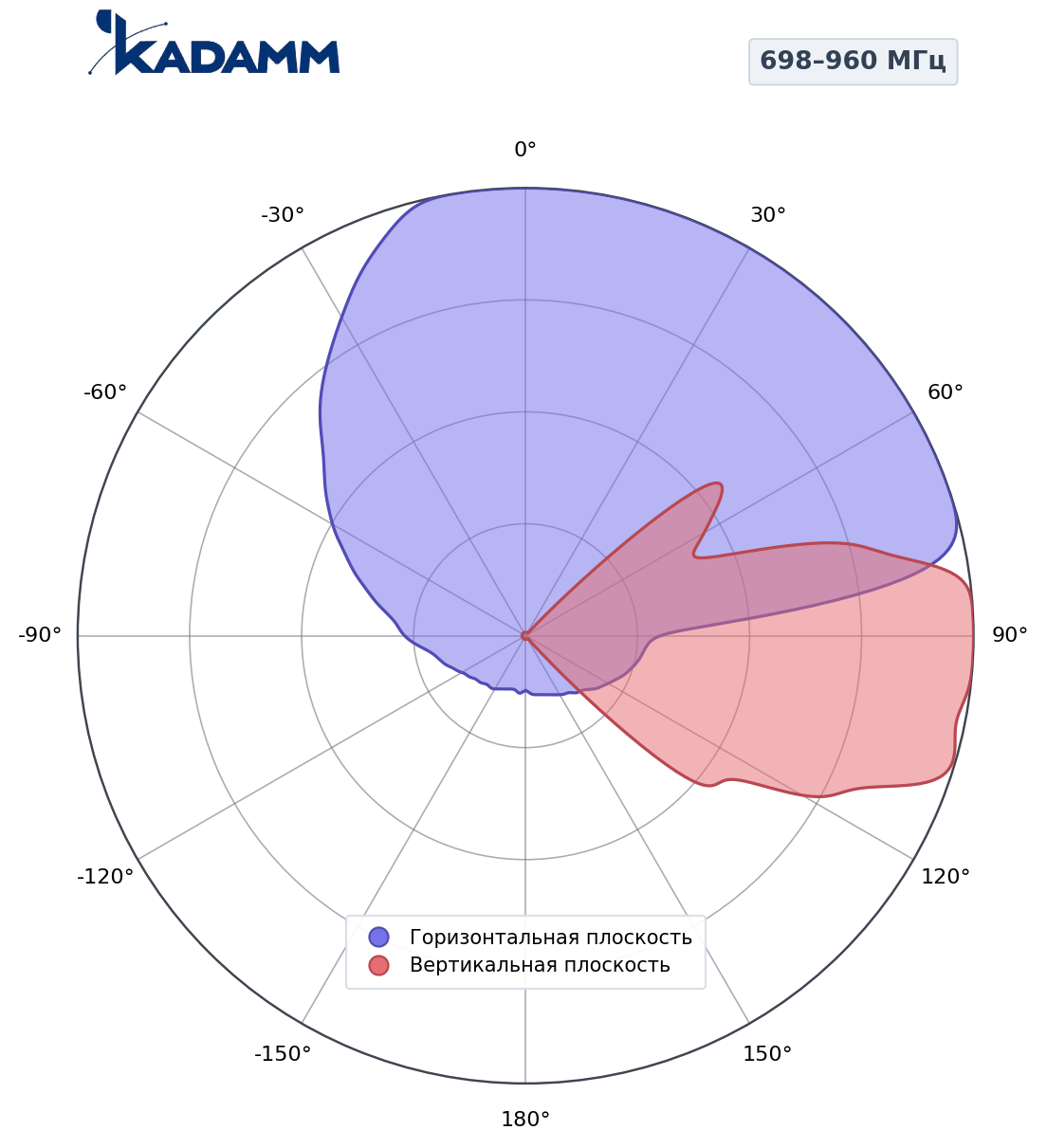

698–960 МГц горизонтальная и вертикальная плоскости

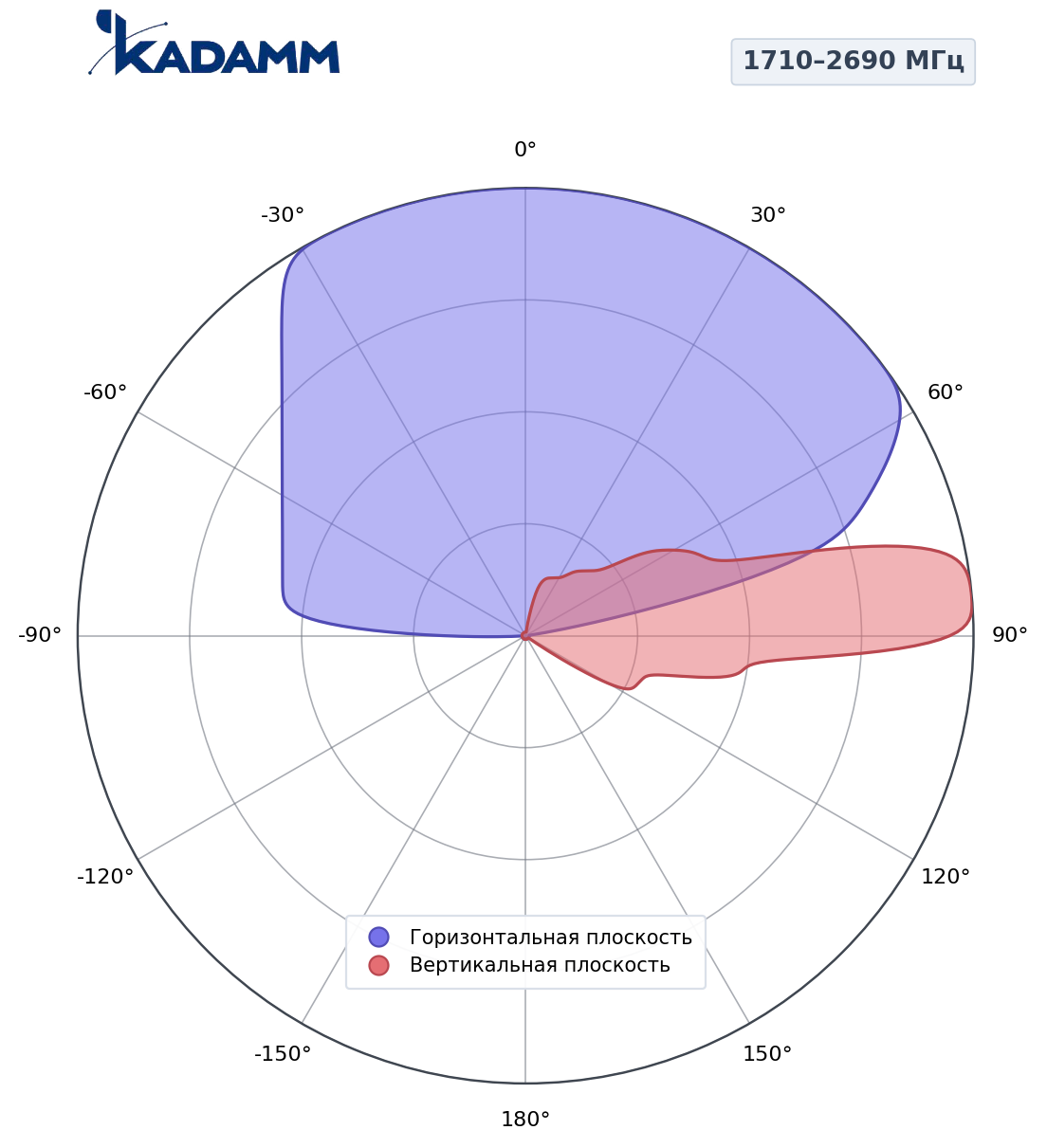

1710–2690 МГц горизонтальная и вертикальная плоскости
Диаграммы направленности KADAMM K804902718 в полосах 698–960 МГц, 1710–2690 МГц — нормированные, в полярных координатах.
Ключевые особенности
Четыре системы в одной панели698–960 / 3×1710–2690 МГц, ±45°, 8 портов (8 × розетка 4.3-10) — MIMO 2×2 в каждой системе, MIMO 4×4 при объединении парных систем.
Усиление до 18 дБиПолотно высотой 1499 мм даёт 13,9–15 / 16,9–17,6 / 17–18 дБи по поддиапазонам при ширине луча 65°/65°/65° в горизонтальной плоскости.
Дистанционный наклон RETЭлектрический наклон 2–12°, управление по AISG 2.0, блок RET установлен на заводе и входит в комплект. Механический наклон 0–15°.
Чистый трактIM3 не выше −153 дБн при двух несущих по 43 дБм, КСВН не более 1,5, развязка между входами >28 дБ.
Мощность и защитаДо 500 / 250 / 250 Вт на порт при 50 °C, заземление по постоянному току.
Всепогодное исполнениеОбтекатель из стеклопластика; работает при −50…+65 °C и ветре до 216 км/ч.
Электрические характеристики
Массив R1: 698–960 МГц
Параметр
698–806 МГц
790–894 МГц
880–960 МГц
Поляризация
±45°
Усиление при среднем наклоне, дБи
13,9
14,4
15,0
Усиление во всём диапазоне наклонов, дБи
13,8 ± 0,5
14,3 ± 0,5
14,8 ± 0,6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость
68 ± 4°
66 ± 4°
64 ± 3,5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость
15,9 ± 1,1°
14,6 ± 1,2°
13,4 ± 0,9°
Коэффициент защитного действия (отношение вперёд/назад), дБ
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)
636 / 203 / 711 Н
Максимальная скорость ветра
216 км/ч
Материал радома
Стеклопластик
Цвет радома
Серый
Механический наклон
0–15°
Рабочая температура
−50…+65 °C
Крепление на трубу
Ø50–Ø115 мм
Поддерживаемые диапазоны 3GPP
Диапазон
Частоты
Дуплекс
Технологии
B28 / n28
UL 703–748 / DL 758–803 МГц
FDD
LTE 700 (APT)
B20 / n20
UL 832–862 / DL 791–821 МГц
FDD
LTE 800
B5 / n5
UL 824–849 / DL 869–894 МГц
FDD
LTE 850
B8 / n8
UL 880–915 / DL 925–960 МГц
FDD
GSM900, UMTS900, LTE 900
B3 / n3
UL 1710–1785 / DL 1805–1880 МГц
FDD
GSM1800, LTE 1800
B1 / n1
UL 1920–1980 / DL 2110–2170 МГц
FDD
UMTS2100, LTE 2100
B40 / n40
2300–2400 МГц
TDD
LTE TDD 2300
B7 / n7
UL 2500–2570 / DL 2620–2690 МГц
FDD
LTE 2600
B38 / n38
2570–2620 МГц
TDD
LTE TDD 2600
B41 / n41
2496–2690 МГц
TDD
LTE/NR TDD 2600 (полный)
Приведены диапазоны 3GPP (TS 36.101, TS 38.101-1), обе полосы которых — UL и DL — полностью укладываются в рабочие полосы антенны.
Стандарты и протоколы
✓
AISG 2.0 — дистанционная установка электрического наклона 2–12° по кабелю AISG
✓
IEC 62037 — измерение пассивной интермодуляции; у этой модели IM3 ≤−153 дБн
✓
IEC 61169-54 — присоединительные размеры разъёмов: 8 × розетка 4.3-10
✓
3GPP TS 36.101 / 38.101-1 — диапазоны B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41 входят в рабочие полосы
Применение
Панели предназначены для опор, трубостоек и крыш макросайтов операторов. Частотный охват — сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800; диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41. На сектор — одна панель, её азимут и угол места берут из расчёта радиопокрытия.
С лучом 65°/65°/65° — стандартная трёхсекторная схема для городской и пригородной застройки, посёлков и промышленных площадок: три панели на опоре закрывают круг, ёмкость делится поровну между секторами.
При модернизации сайта многосистемная панель встаёт вместо двух–трёх прежних: на опоре становится свободнее, ветровая нагрузка падает, а каждый диапазон или оператор получает собственные входы.
Как подобрать
Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в 698–960 / 3×1710–2690 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.
Входы. 8 входов; радиомодуль 2T2R подключают к паре входов ±45° одной системы.
Ширина луча. Ширина 65°/65°/65° выбирается по схеме секторизации сайта: 65° — для трёх секторов, 33° — для шести либо для вытянутой зоны, 90° — для широкого сектора малой соты.
Наклон. Сложите угол на край соты с половиной вертикального луча (15,9 ± 1,1°) и сверьте с диапазоном наклона панели — 2–12°.
Тракт. На вход допускается подавать до 500 Вт. Для низкой IM3 всей линии перемычки и разъёмы должны быть того же класса.
Опора. Кронштейн и трубу Ø50–Ø115 мм рассчитывают на массу 24,4 кг и ветровую нагрузку 636 / 203 / 711 Н.
Комплект поставки
Антенна KADAMM K804902718, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
У панели 8 входов, это 4 системы излучателей. Двухтрактный радиомодуль подключают к паре входов ±45° одной системы: 2T2R (MIMO 2×2) или разнесение по поляризации на приёме. Если на одну систему идут два однотрактных модуля одного диапазона, их сводят комбайнером и учитывают его потери.
Модуль каждого диапазона занимает свою систему — развязка между системами более 28 дБ. При избытке модулей относительно числа систем диапазоны сводит комбайнер, установленный перед антенной; в расчёт линии закладывают его вносимые потери и класс по интермодуляции. Зная, какие радиомодули стоят на секторе, подберём модель с нужным количеством входов.
На границу соты смотрит верхний край луча по уровню −3 дБ. Наклон — это арктангенс отношения высоты к радиусу соты плюс половина вертикального луча (15,9 ± 1,1°): мачта 40 м и радиус 2 км дают около 9,1°, крыша 25 м и радиус 800 м — около 9,7°.
Панель наклоняется электрически на 2–12° — для типовых высот подвеса этого хватает. Общего угла на все секторы нет: высоты и радиусы обычно разные, поэтому считают каждый сектор.
Да. Наклон задаёт привод RET по протоколу AISG 2.0/3GPP: команду отдают от базовой станции либо из системы управления сетью, и угол меняется без выезда монтажников и без отключения сектора. Такая возможность выручает при оптимизации сети, появлении новых сайтов поблизости и сезонных колебаниях нагрузки.
Привод подключают к порту AISG панели или через модем в фидере; при заказе уточните, нужен ли блок RET в комплекте и какой кабель управления к нему понадобится. В этом случае механический наклон кронштейна задают при начальной установке и больше не меняют.
Цифра показывает, насколько продукты интермодуляции третьего порядка слабее несущих в стандартном испытании по IEC 62037: на антенну подают два тона по 20 Вт и измеряют продукты на частотах 2f1 − f2 и 2f2 − f1. Если такие продукты попадают в приёмный канал, у сектора растёт шум и падает чувствительность.
Этот показатель важен при работе антенны с несколькими мощными несущими — разных диапазонов или разных операторов. Перемычки, разъёмы и кабели линии подбирают того же класса, соединения затягивают моментным ключом и герметизируют — иначе от низкой интермодуляции самой панели не будет толку.
Без крепежа панель весит 24,4 кг, монтажный комплект — 5,4 кг. Ветровая нагрузка при 150 км/ч — 636 / 203 / 711 Н (фронт / бок / тыл), фронтальная — около 65 кгс. Расчёт трубостойки или мачты на прочность и прогиб, с запасом на обледенение, ведут по этим цифрам, а также по высоте подвеса и количеству панелей и кабелей на опоре.
Кронштейн рассчитан на трубу Ø50–Ø115 мм. Расчёт опоры на изгиб учитывает все антенны, радиомодули и кабели; вес фидеров передают на опору хомутами, а не на разъёмы; заземление панели и опоры выполняют по проекту.
Количество определяется числом секторов, заложенных в схему сайта. При луче 65°/65°/65° обычно ставят три панели: сектора смыкаются на краях, и зона вокруг опоры закрывается без провалов. Каждая панель обслуживает свой сектор базовой станции собственными радиомодулями, а ёмкость сайта распределяется между секторами.
Число секторов, а значит, и ширина луча панели меняются, если зона тянется вдоль дороги или нужна повышенная ёмкость.
Да. Тип разъёма (розетка 4.3-10, 7/16 DIN или N) и его расположение на корпусе — снизу или сзади — задают при производстве партии. В стандартном исполнении у KADAMM K804902718: 8 × розетка 4.3-10, снизу.
Нужный разъём и его расположение укажите при запросе цены — менеджер уточнит исполнение для вашей партии. Антенна с разъёмом под ваш фидер или джампер подключается без переходника: в тракте меньше потерь и меньше соединений, на которых возникает пассивная интермодуляция.
KADAMM K804902718 — запросить цену и сроки
Конфигурацию, монтажный комплект и блок RET подберём применительно к вашей площадке. Сроки поставки уточняйте у менеджера.
Артикул для заказа — KADAMM K804902718, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM K804902718 могут уточняться без уведомления.
Поставляем KADAMM K804902718 — секторная антенна 698–2690 МГц, 4 системы излучателей, 18 дБи, 8 портов, RET под заказ с доставкой в любой регион России.
Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Инженер поможет подобрать модель или аналог под вашу задачу.
