Панельная секторная антенна базовых станций с излучающими системами 2×690–960 МГц и 2×1695–2690 МГц и кросс-поляризацией ±45°. Электрический наклон 2–12° регулируется дистанционно по AISG 2.0.
Коротко: KADAMM APX8-0727-1865IR — 2×690–960 / 2×1695–2690 МГц, 8 портов, длина 2497 мм, масса 35,5 кг, усиление 17 / 18,2 дБи. От ближайшей модели KADAMM APX8-0727-1866IR отличается так: корпус длиннее на 500 мм (2497 против 1997 мм); тяжелее на 3,5 кг (35,5 против 32 кг).
Антенна КАДАММ APX8-0727-1865IR — четырёхдиапазонная секторная панельная антенна для базовых станций сотовой связи (BTS) с излучающими системами 2×690–960 МГц и 2×1695–2690 МГц, кросс-поляризацией ±45° и 8 портами. Рабочие полосы перекрывают LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600 (диапазоны 3GPP B28, B20, B5, B8, B3, B1, B40, B7, B38, B41), что позволяет подключить радиомодули с MIMO 2×2 в каждой системе, MIMO 4×4 при объединении парных систем.
Коэффициент усиления 16,1–17 / 17,3–18,2 дБи по поддиапазонам при высоте полотна 2497 мм, ширина луча в вертикальной плоскости 7,2–8,8 / 4,8–6,8°. Электрический наклон 2–12° задаётся дистанционно блоком RET по протоколу AISG 2.0; Интермодуляция IM3 не выше −153 дБн, КСВН не более 1,5.

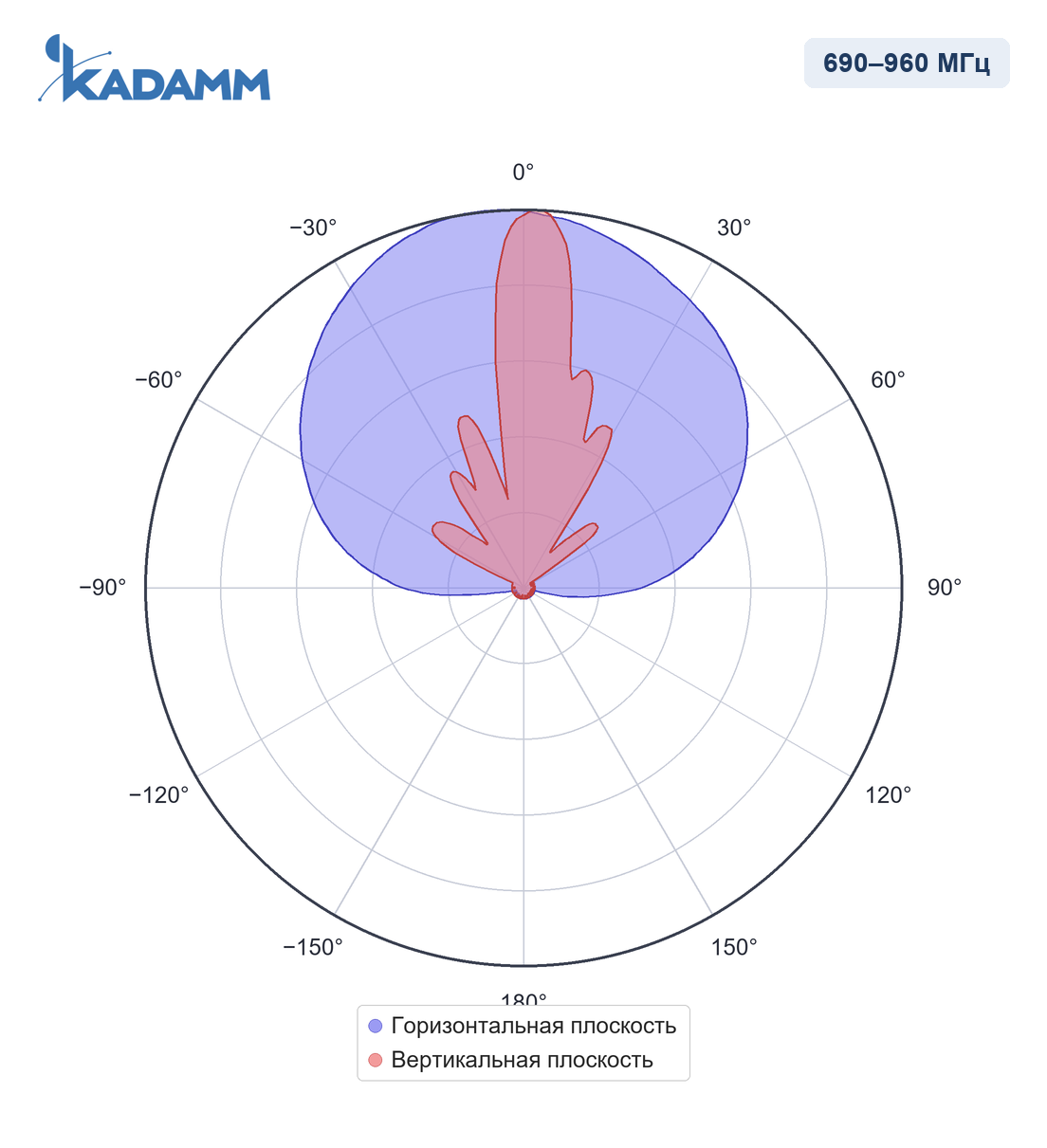

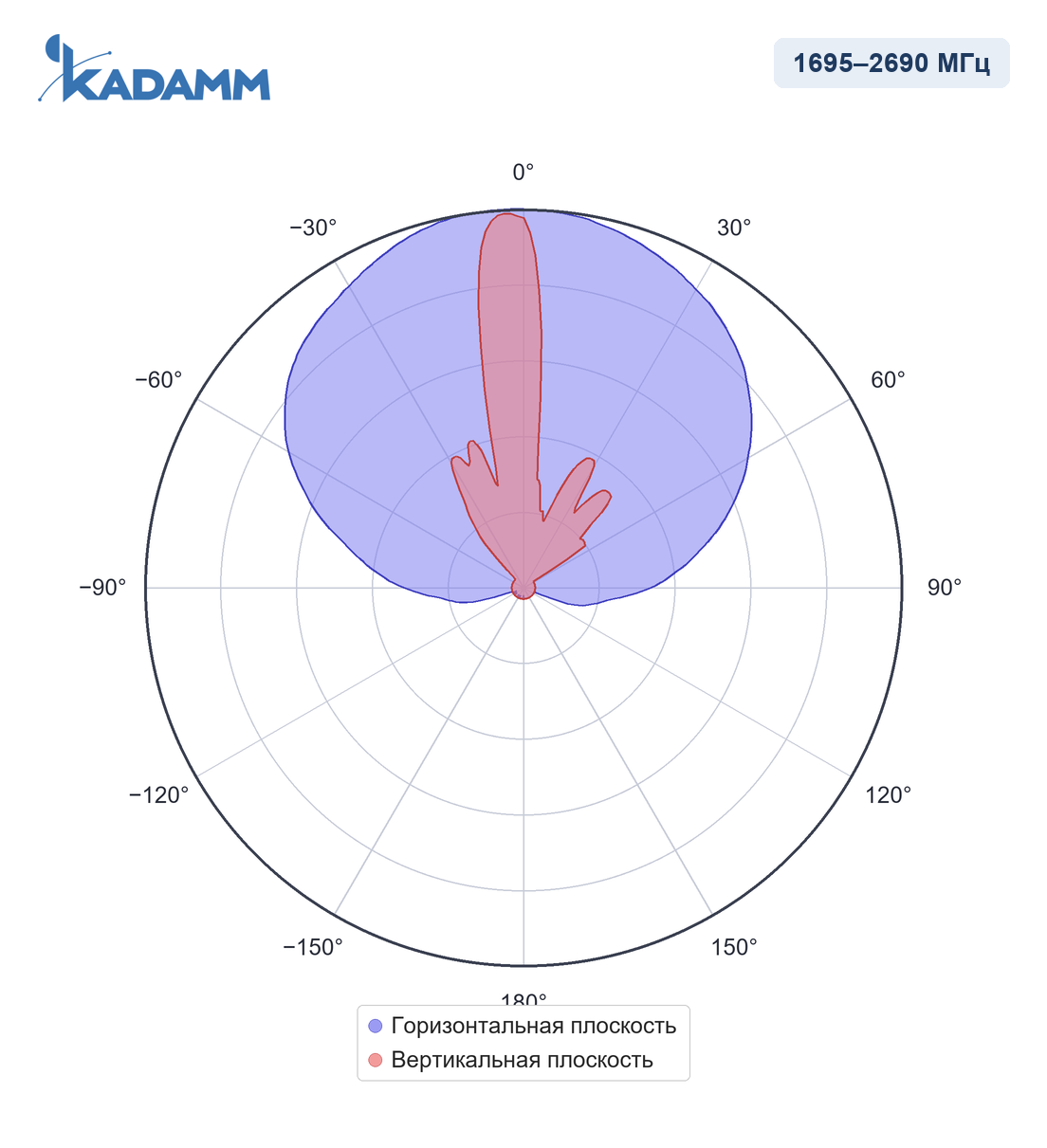

Диаграммы направленности KADAMM APX8-0727-1865IR в полосах 690–960 МГц, 1695–2690 МГц — нормированные, в полярных координатах.
Массив R1/R2: 2×690–960 МГц
| Параметр | 690–806 МГц | 790–894 МГц | 880–960 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Усиление во всём диапазоне наклонов, дБи | 16,0 ± 0,9 | 16,7 ± 0,7 | 16,9 ± 0,7 |
| Коэффициент усиления, дБи | 16,1 | 16,8 | 17,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 6,5° | 58 ± 3,2° | 56 ± 5,5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,8 ± 0,8° | 7,9 ± 0,5° | 7,2 ± 0,7° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >23 | >24 | >25 |
| Поляризационная развязка (кроссполяризационная), дБ | >17 | >18 | >17 |
| Подавление первого бокового лепестка, дБ | >16 | ||
| Электрический наклон | 2–12° | ||
Массив Y1/Y2: 2×1695–2690 МГц
| Параметр | 1695–1880 МГц | 1920–2170 МГц | 2300–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление во всём диапазоне наклонов, дБи | 17,1 ± 0,5 | 17,5 ± 0,5 | 17,8 ± 0,9 | 18,1 ± 0,8 |
| Коэффициент усиления, дБи | 17,3 | 17,5 | 18,0 | 18,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 6,5° | 61 ± 6,5° | 60 ± 7,5° | 58 ± 7,0° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,8 ± 0,5° | 6,0 ± 0,5° | 5,2 ± 0,5° | 4,8 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >25 | >25 | >25 | >26 |
| Поляризационная развязка (кроссполяризационная), дБ | >16 | >17 | >18 | >17 |
| Подавление первого бокового лепестка, дБ | >16 | >16 | >14 | >15 |
| Электрический наклон | 2–12° | |||
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| Электрический наклон | 2–12° |
| КСВН | ≤1,5 |
| Развязка между входами разных систем, дБ | ≥28 |
| Развязка между входами, дБ | ≥26 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
| Протокол RET | встроенный RET (AISG2.0/3GPP) |
| Грозозащита | Заземление по постоянному току |
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | 2497 × 467 × 167 мм |
| Размеры упаковки | 2697 × 542 × 292 мм |
| Масса антенны | 35,5 кг |
| Масса монтажного комплекта | 9 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1080 / 475 / 1205 Н |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM APX8-0727-1865IR работает в полосах 690–960 / 1695–2690 МГц: сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Многодиапазонные секторы базовых станций (LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600): 4 радиомодуля на одной панели, консолидация антенн нескольких технологий и операторов на площадках с ограничениями по ветровой нагрузке и месту на опоре. Ширина луча 60° подходит для стандартных трёхсекторных площадок.

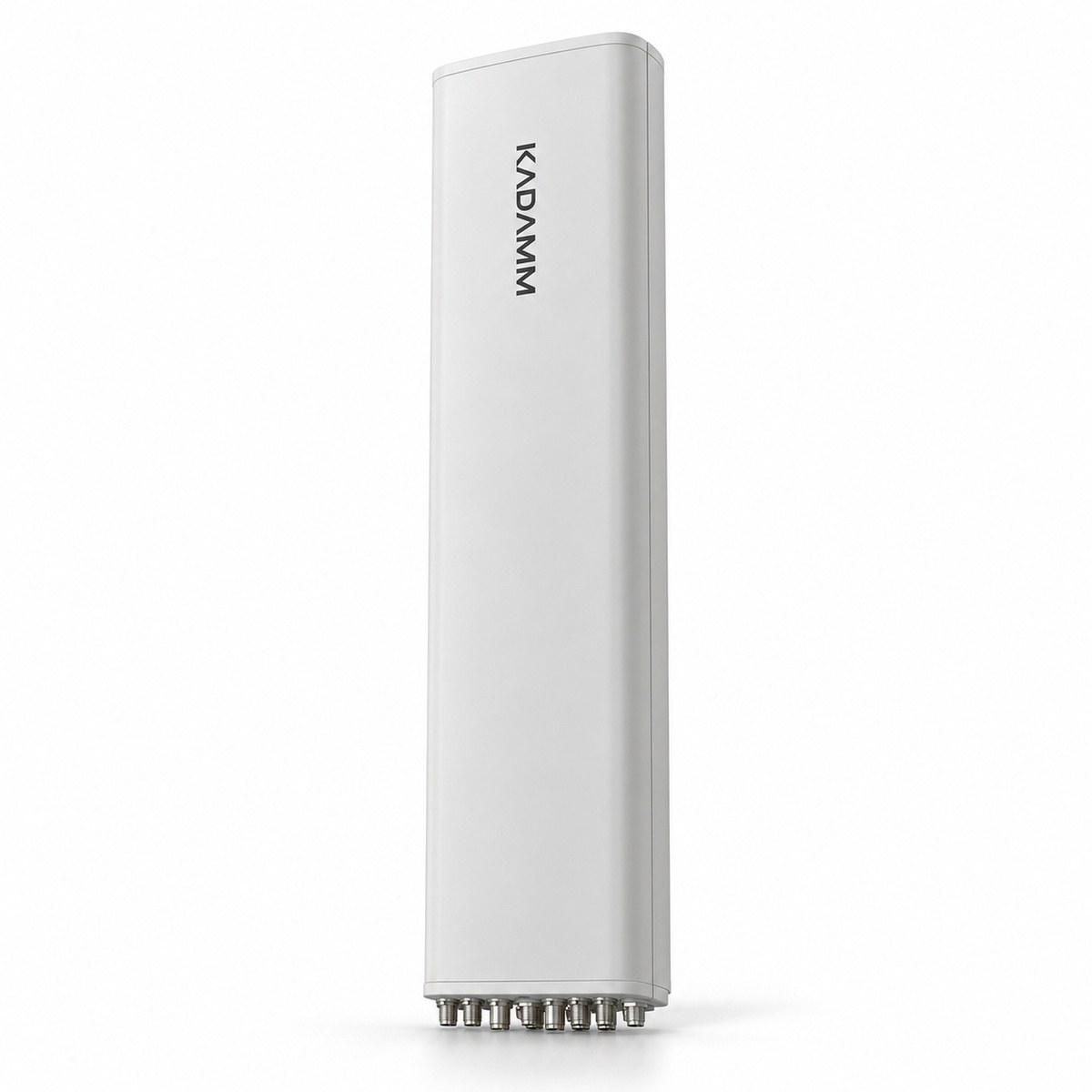

Антенна КАДАММ APX8-0727-1865IR, монтажный комплект на трубу Ø50–Ø115 мм.
| Параметр | APX8-0727-1865IR | APX8-0727-1866IR | APX8-0727-1867IR | APX8-0727-1868IR | APX8-0727-1765IR | K804902719 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2×690–960 / 2×1695–2690 МГц | 2×690–960 / 2×1695–2690 МГц | 2×694–960 / 2×1695–2690 МГц | 698–960 / 3×1710–2690 МГц | 698–960 / 3×1710–2690 МГц | 2×698–960 / 2×1710–2690 МГц |
| Поляризация | 4×±45° | 4×±45° | 4×±45° | 4×±45° | 4×±45° | 4×±45° |
| Ширина ДН по уровню −3 дБ | 60° | 62° | 66° | 65° | 65° | 65°/65° |
| Коэффициент усиления | 18,2 дБи | 18,2 дБи | 18,2 дБи | 17,5 дБи | 17,4 дБи | 18,5 дБи |
| Электрический наклон | 2–12°, RET | 2–12°, RET | 2–14° / 2–12°, RET | 2–10°, RET | 0–10°, RET | 2–12°, RET |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APX8-0727-1865IR — 690–960 / 1695–2690 МГц — перекрывают диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM APX8-0727-1865IR — 8 × розетка 4.3-10 (IEC 61169-54); поляризация — 4×±45°.
У KADAMM APX8-0727-1865IR крепление на трубу Ø50–Ø115 мм, размеры 2497 × 467 × 167 мм, масса 35,5 кг, выдерживает ветер до 200 км/ч.
Электрический наклон KADAMM APX8-0727-1865IR — 2–12° — задаётся блоком RET по AISG.
Артикул для заказа — KADAMM APX8-0727-1865IR, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APX8-0727-1865IR могут уточняться без уведомления.

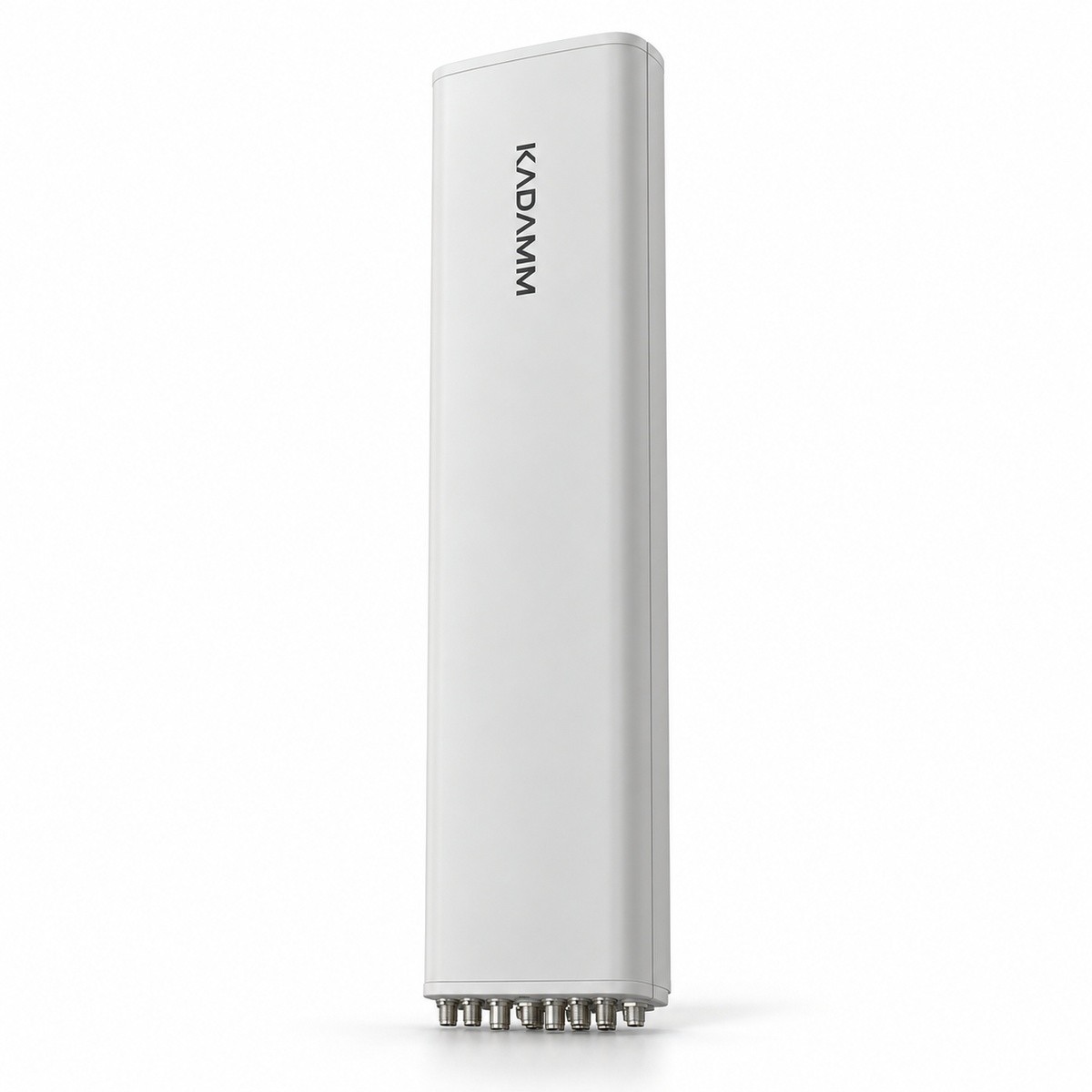

Поставляем KADAMM APX8-0727-1865IR — секторная антенна базовой станции 690–960/1695–2690 МГц, 18 дБи, 8 портов под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
