Панельная секторная антенна базовых станций с 4 независимыми излучающими системами 1710–2690 МГц и кросс-поляризацией ±45°. Электрический наклон 2–12° регулируется дистанционно по AISG 2.0.
Коротко: KADAMM APX8-1727-1870IR — 1710–2690 МГц, 8 портов, длина 1410 мм, масса 21,5 кг, усиление 18,1 дБи. От ближайшей модели KADAMM K804172718 отличается так: корпус длиннее на 50 мм (1410 против 1360 мм); легче на 1,5 кг (21,5 против 23 кг).

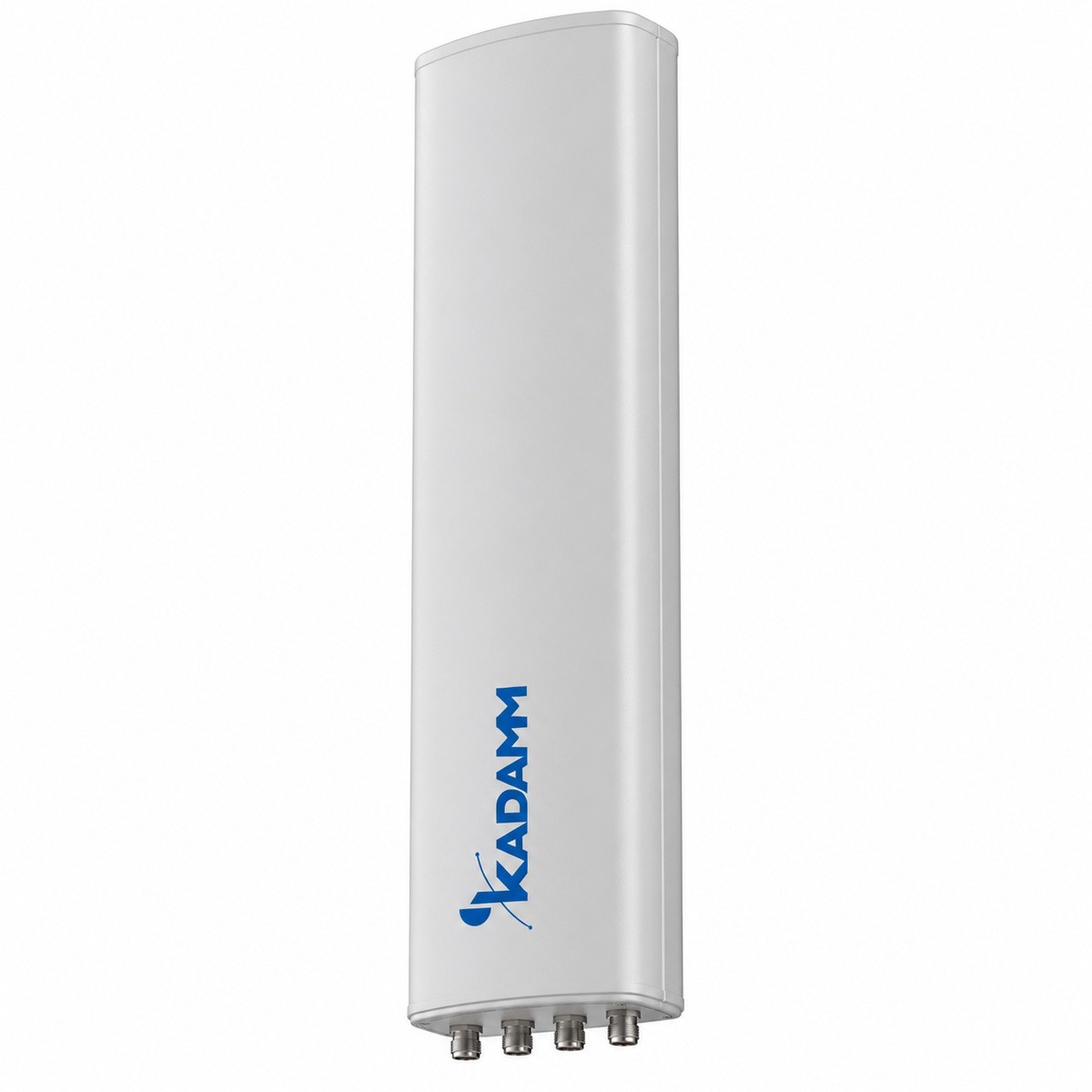

Антенна КАДАММ APX8-1727-1870IR — четырёхдиапазонная секторная панельная антенна для базовых станций сотовой связи (BTS) с 4 независимыми излучающими системами 1710–2690 МГц, кросс-поляризацией ±45° и 8 портами. Рабочие полосы перекрывают GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600 (диапазоны 3GPP B3, B1, B40, B7, B38, B41), что позволяет подключить радиомодули с MIMO 4×4 в каждом диапазоне.
Коэффициент усиления 17,2–18,1 дБи по поддиапазонам при высоте полотна 1410 мм, ширина луча в вертикальной плоскости 5,3–7,5°. Электрический наклон 2–12° задаётся дистанционно блоком RET по протоколу AISG 2.0; Интермодуляция IM3 не выше −153 дБн, КСВН не более 1,5.

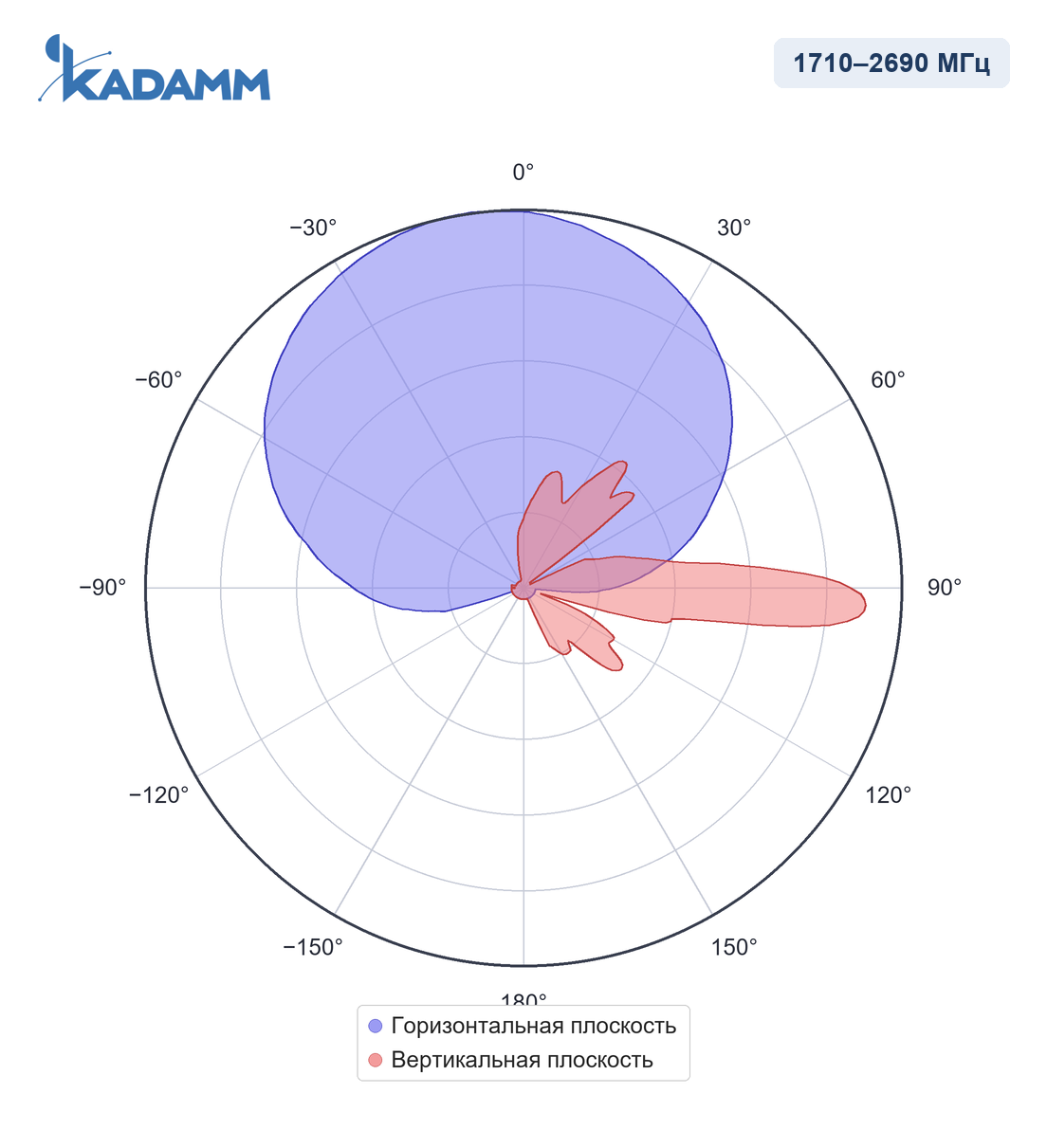

Диаграммы направленности KADAMM APX8-1727-1870IR в полосах 1710–2690 МГц — нормированные, в полярных координатах.
| Параметр | 1710–1880 МГц | 1920–2170 МГц | 2300–2490 МГц | 2500–2690 МГц |
|---|---|---|---|---|
| Диапазон частот | 4×1710–2690 МГц | |||
| Поляризация | ±45° | |||
| Усиление во всём диапазоне наклонов, дБи | 17,1 ± 0,7 | 17,7 ± 0,6 | 17,8 ± 0,6 | 18,0 ± 0,7 |
| Коэффициент усиления, дБи | 17,2 | 17,8 | 17,9 | 18,1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70 ± 5° | 64 ± 5° | 63 ± 5° | 60 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,5 ± 0,5° | 6,8 ± 0,5° | 5,9 ± 0,5° | 5,3 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >25 | |||
| Поляризационная развязка (кроссполяризационная), дБ | >18 | |||
| Подавление первого бокового лепестка, дБ | >16 | |||
| Электрический наклон | 2–12° | |||
| Поляризация | ±45° | |||
| Электрический наклон | 2–12° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами разных систем, дБ | ≥25 | |||
| Развязка между входами, дБ | ≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 250 Вт | |||
| Протокол RET | встроенный RET (AISG2.0/3GPP) | |||
| Грозозащита | Заземление по постоянному току | |||
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | 1410×480×175 мм |
| Размеры упаковки | 1625×550×255 мм |
| Масса антенны | 21,5 кг |
| Масса монтажного комплекта | 5,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 891 / 291 / 1003 Н |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø50–Ø114 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM APX8-1727-1870IR работает в полосах 1710–2690 МГц: сети GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600, LTE/NR TDD 2600 (диапазоны 3GPP B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Секторы базовых станций в диапазонах GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600: ёмкостные слои сети в городской застройке, плотные площадки. Ширина луча 64° подходит для секторных площадок.
Антенна КАДАММ APX8-1727-1870IR, монтажный комплект на трубу Ø50–Ø114 мм.
| Параметр | APX8-1727-1870IR | APX8-0727-1868IR | APX8-0727-1867IR | APX8-0727-1866IR | APX8-0727-1865IR | APX8-0727-1765IR |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 4×1710–2690 МГц | 698–960 / 3×1710–2690 МГц | 2×694–960 / 2×1695–2690 МГц | 2×690–960 / 2×1695–2690 МГц | 2×690–960 / 2×1695–2690 МГц | 698–960 / 3×1710–2690 МГц |
| Поляризация | 4×±45° | 4×±45° | 4×±45° | 4×±45° | 4×±45° | 4×±45° |
| Ширина ДН по уровню −3 дБ | 64° | 65° | 66° | 62° | 60° | 65° |
| Коэффициент усиления | 18,1 дБи | 17,5 дБи | 18,2 дБи | 18,2 дБи | 18,2 дБи | 17,4 дБи |
| Электрический наклон | 2–12°, RET | 2–10°, RET | 2–14° / 2–12°, RET | 2–12°, RET | 2–12°, RET | 0–10°, RET |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APX8-1727-1870IR — 1710–2690 МГц — перекрывают диапазоны 3GPP B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM APX8-1727-1870IR — 8 × розетка 4.3-10 (IEC 61169-54); поляризация — 4×±45°.
У KADAMM APX8-1727-1870IR крепление на трубу Ø50–Ø114 мм, размеры 1410×480×175 мм, масса 21,5 кг, выдерживает ветер до 200 км/ч.
Электрический наклон KADAMM APX8-1727-1870IR — 2–12° — задаётся блоком RET по AISG.
Артикул для заказа — KADAMM APX8-1727-1870IR, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APX8-1727-1870IR могут уточняться без уведомления.
