Гибридная панельная антенна: секторные массивы 65° и многолучевые массивы 33° в одном полотне: 698–960 / 2×1710–2170 / 2×2490–2690 / 2×1710–2170 МГц, кросс-поляризацией ±45°, 14 портов.

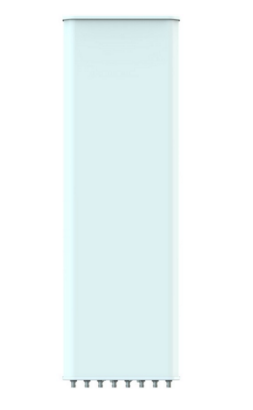

Антенна КАДАММ K840901826 — гибридная панельная антенна: секторные массивы 65° и многолучевые массивы 33° в одном полотне: излучающими системами 698–960 МГц, 2×1710–2170 МГц, 2×2490–2690 МГц и 2×1710–2170 МГц, кросс-поляризацией ±45°, 14 портами. Рабочие полосы перекрывают LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE 2600, LTE TDD 2600 (диапазоны 3GPP B28, B20, B5, B8, B3, B1, B7, B38, B41), возможно MIMO 2×2 в каждой системе, MIMO 4×4 при объединении парных систем. Это гибридная антенна BTS: многодиапазонная антенна базовой станции с секторными и многолучевыми массивами в одном полотне.
Коэффициент усиления 16–16,6 / 16,8–17 / 17,5 / 18–18,6 дБи по диапазонам, ширина ДН в горизонтальной плоскости 60–68°, в вертикальной 8,2–9,5 / 6,8–7,8 / 5,7 / 6,2–7,2°. Габариты 2780 × 355 × 165 мм, масса 40 кг. Интермодуляция IM3 не выше −153 дБн, КСВН не более 1,5.

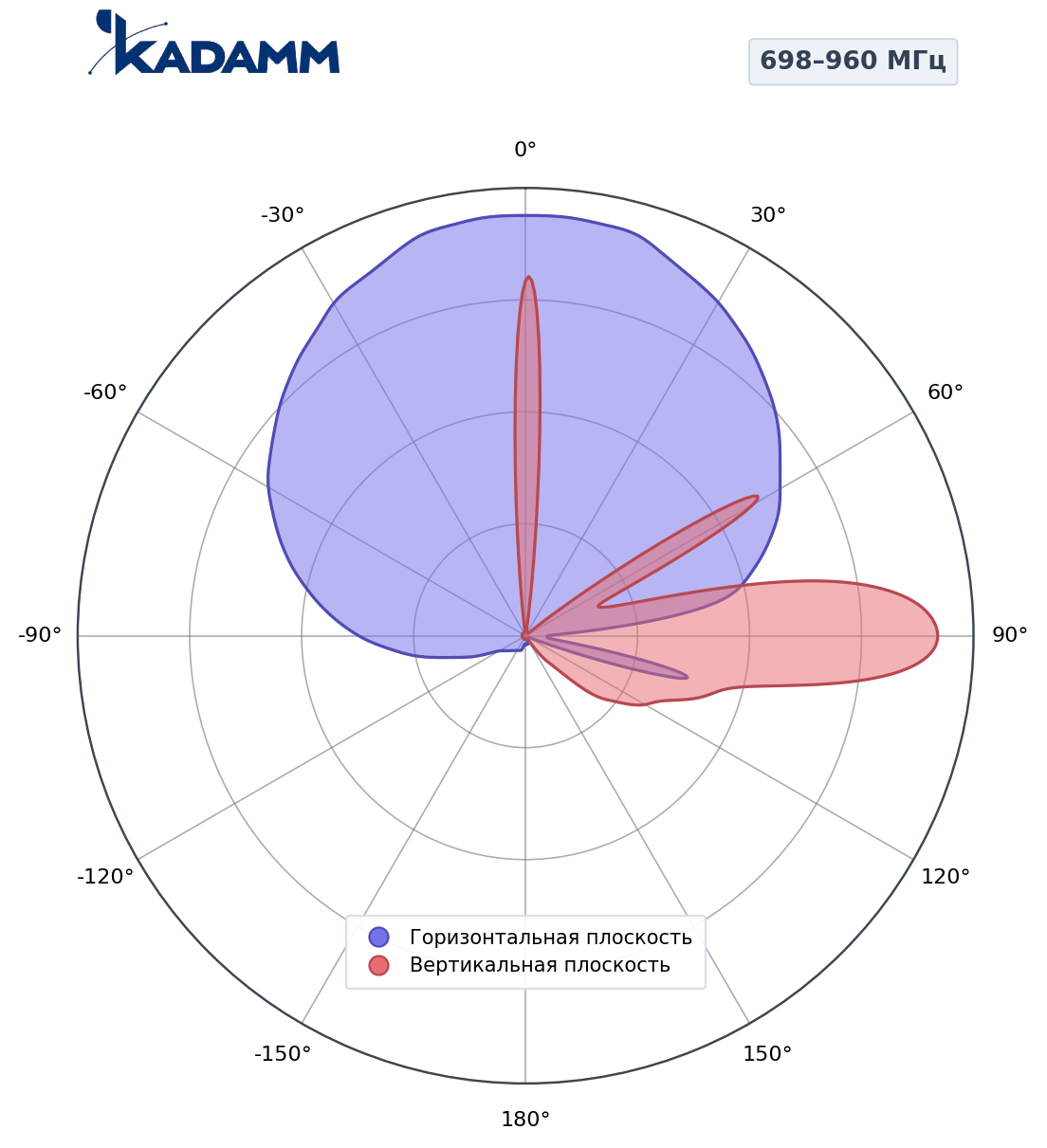

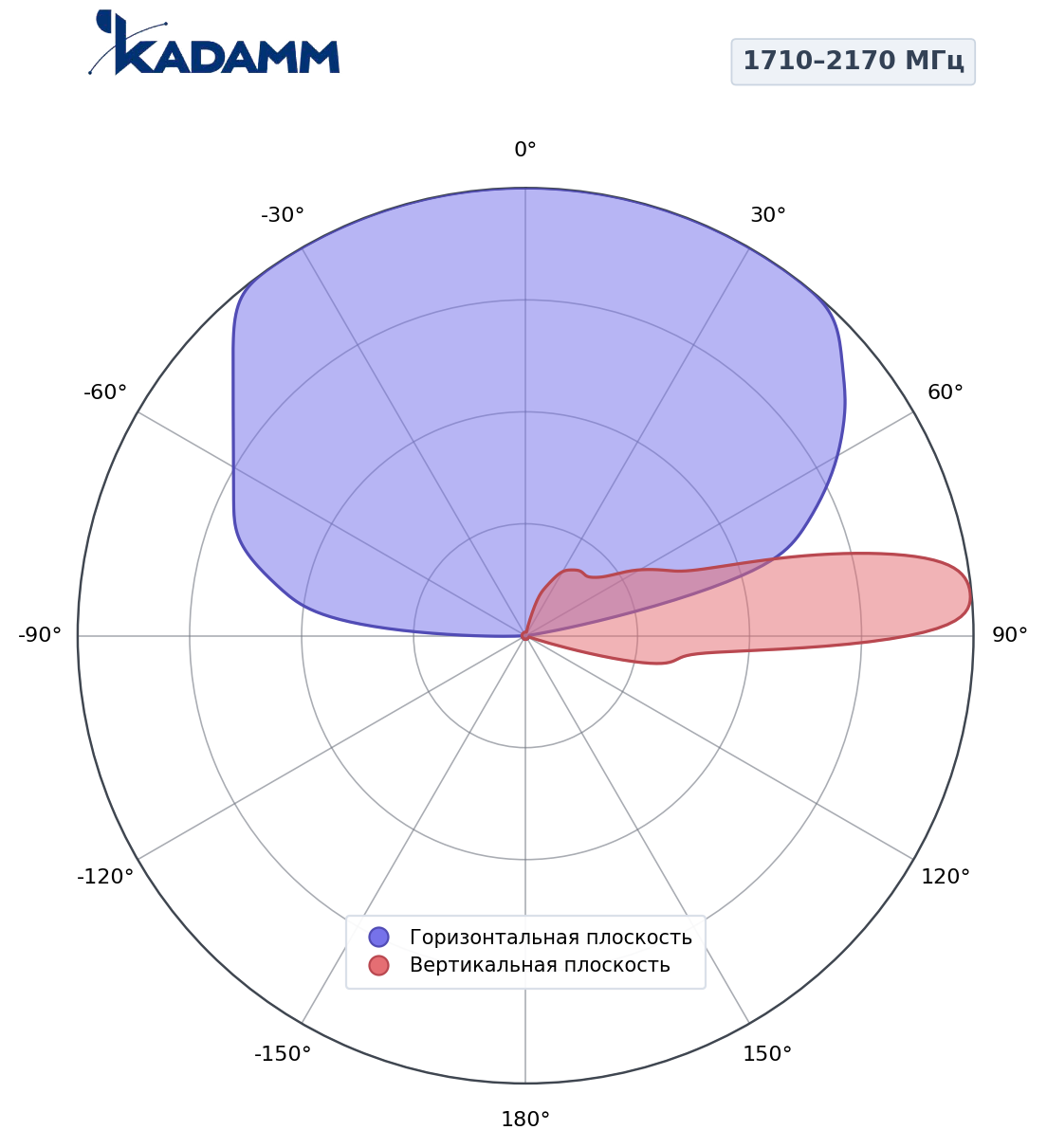

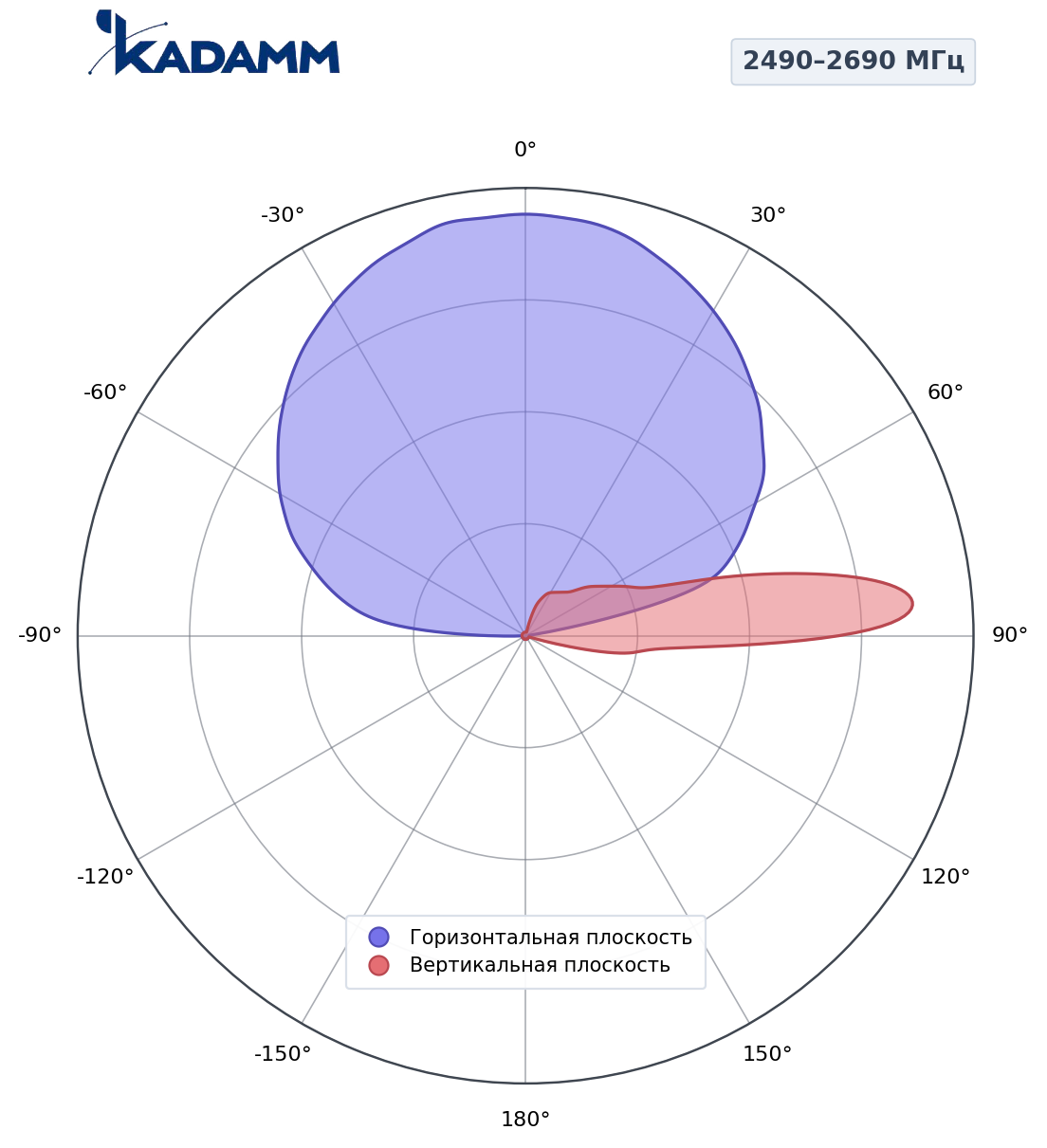

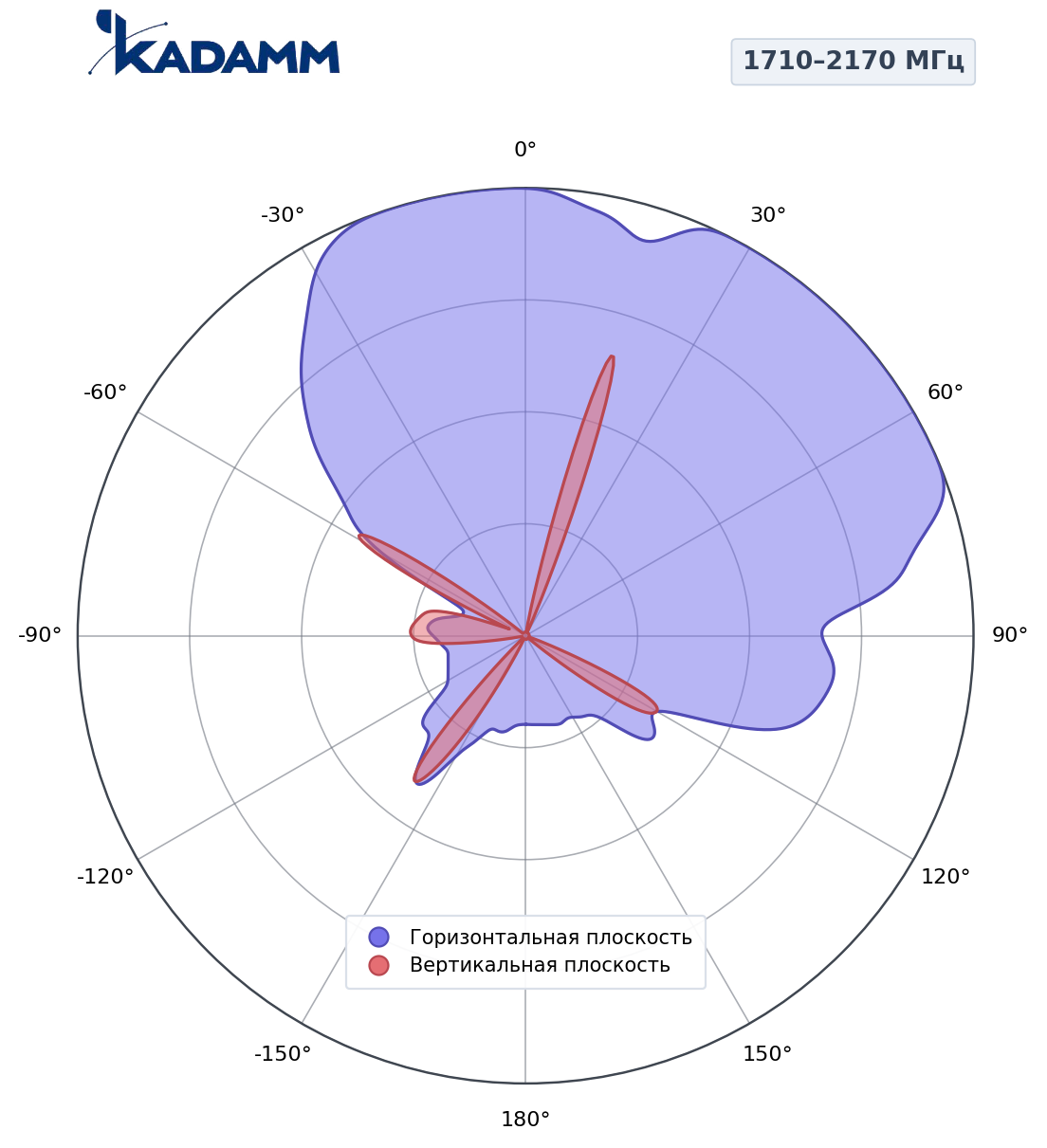

Нормированные диаграммы направленности в полярных координатах по рабочим диапазонам антенны. Синим — горизонтальная плоскость, красным — вертикальная.
Массив R1: 698–960 МГц
| Параметр | 698–790 МГц | 790–880 МГц | 880–960 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Усиление при среднем наклоне, дБи | 16,0 | 16,4 | 16,6 |
| Усиление во всём диапазоне наклонов, дБи | 15,8 ± 0,5 | 16,2 ± 0,4 | 16,4 ± 0,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 5,6° | 66 ± 5,2° | 60 ± 4,8° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,5 ± 0,7° | 8,8 ± 0,6° | 8,2 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >25 | >26 | >26 |
| Поляризационная развязка (кроссполяризационная), дБ | >15 | >17 | >17 |
| Подавление первого бокового лепестка, дБ | >19 | >18 | >18 |
| Электрический наклон | 2–12° | ||
| КСВН | <1,5 | ||
| Развязка между входами одной системы, дБ | ≥25 | ||
| Развязка между входами разных систем, дБ | ≥25 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 дБн | ||
| Входное сопротивление (импеданс) | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Массив B1/B2: 2×1710–2170 МГц
| Параметр | 1710–1920 МГц | 1920–2170 МГц |
|---|---|---|
| Поляризация | ±45° | |
| Усиление при среднем наклоне, дБи | 16,8 | 17,0 |
| Усиление во всём диапазоне наклонов, дБи | 16,6 ± 0,5 | 16,8 ± 0,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 6,3° | 66 ± 5,8° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,8 ± 0,6° | 6,8 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >25 | >25 |
| Поляризационная развязка (кроссполяризационная), дБ | >17 | >17 |
| Подавление первого бокового лепестка, дБ | >18 | >17 |
| Электрический наклон | 2–12° | |
| КСВН | <1,5 | |
| Развязка между входами одной системы, дБ | ≥25 | |
| Развязка между входами разных систем, дБ | ≥25 | |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 дБн | |
| Входное сопротивление (импеданс) | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 250 Вт | |
| Грозозащита | Заземление по постоянному току | |
Массив Y1/Y2: 2×2490–2690 МГц
| Параметр | 2490–2690 МГц |
|---|---|
| Поляризация | ±45° |
| Усиление при среднем наклоне, дБи | 17,5 |
| Усиление во всём диапазоне наклонов, дБи | 17,2 ± 0,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 60 ± 6,3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,7 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >26 |
| Поляризационная развязка (кроссполяризационная), дБ | >16 |
| Подавление первого бокового лепестка, дБ | >16 |
| Электрический наклон | 2–12° |
| КСВН | <1,5 |
| Развязка между входами одной системы, дБ | ≥25 |
| Развязка между входами разных систем, дБ | ≥25 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 дБн |
| Входное сопротивление (импеданс) | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 250 Вт |
| Грозозащита | Заземление по постоянному току |
Массив B3/B4: 2×1710–2170 МГц
| Параметр | 1710–1880 МГц | 1880–1920 МГц | 1920–2170 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Направления лучей по азимуту | ± 29° | ± 26° | ± 25° |
| Усиление при среднем наклоне, дБи | 18,0 | 18,4 | 18,6 |
| Усиление во всём диапазоне наклонов, дБи | 17,8 ± 0,5 | 18,2 ± 0,3 | 18,4 ± 0,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 34 ± 3° | 31 ± 3° | 30 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,2 ± 0,5° | 6,8 ± 0,4° | 6,2 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >25 | >26 | >27 |
| Подавление первого бокового лепестка, дБ | >18 | >17 | >17 |
| Электрический наклон | 2–12° | ||
| КСВН | <1,5 | ||
| Развязка между входами одной системы, дБ | ≥25 | ||
| Развязка между входами разных систем, дБ | ≥16 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 дБн | ||
| Входное сопротивление (импеданс) | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | ||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | ||
| Грозозащита | Заземление по постоянному току | ||
| Параметр | Значение |
|---|---|
| Разъёмы | 14 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2780 × 355 × 165 мм |
| Размеры упаковки | 3115 × 460 × 260 мм |
| Масса антенны | 40 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 52 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 998 / 350 / 1070 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Модернизация загруженных площадок без новых антенных позиций: нижние диапазоны работают обычным сектором, верхние — двумя узкими лучами, что удваивает ёмкость сектора в LTE/5G (LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE 2600, LTE TDD 2600).
Антенна КАДАММ K840901826, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
| Параметр | K840901826 | K840902119 | K840902619 | K840902620 | K840902718 | K840902719 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 698–960 / 2×1710–2170 / 2×2490–2690 / 2×1710–2170 МГц | 698–960 МГц 4×1710–2170 МГц | 2×698–960 МГц 4×1710–2690 МГц | 2×698–960 МГц 4×1710–2690 МГц | 698–960 МГц 2×1710–2690 МГц 2×1710–2170 МГц | 698–960 МГц 2×1710–2690 МГц 2×1710–2690 МГц |
| Поляризация | 7×±45° | 5×±45° | 6×±45° | 6×±45° | 5×±45° | 5×±45° |
| Ширина ДН по уровню −3 дБ | 65°/65°/65° | 65° | 65° | 65° | 65°/65° | 65°/65° |
| Коэффициент усиления | 18,6 дБи | 16,5/18,6 дБи | 15,3/18,3 дБи | 16,2/19,7 дБи | 16,7/17,6/18,2 дБи | 16,7/17,6/18,5 дБи |
| Электрический наклон | 2–12°, RET | 2–10°, RET | 2–12°, RET | 2–10°, RET | 2–12°, RET | 2–12°, RET |
| Тип | гибридная секторная антенна | — | — | — | — | — |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
В одном полотне размещены несколько независимых излучающих систем, каждая формирует свой узкий луч (например, два луча по 33° вместо одного 65°). К каждому лучу подключается свой радиомодуль, поэтому ёмкость сектора растёт кратно числу лучей без новых антенных позиций на опоре.
Гибридная совмещает обычные секторные массивы (65°, как правило, для нижних диапазонов) и многолучевые массивы (2×33° для верхних диапазонов) в одном корпусе. Так на загруженной площадке добавляют ёмкость в LTE 1800/2100/2600, сохранив покрытие в 700–900 МГц.
Ось антенны направляют на центр сектора; лучи расходятся симметрично на заданные углы (например, ±31°). Наклон задаётся общим RET или отдельными блоками по массивам — см. таблицу характеристик.
Это азимуты максимумов лучей относительно оси полотна. Два луча ±31° шириной 33° вместе закрывают стандартный сектор 65° с небольшим перекрытием на стыке.
В многолучевых антеннах через одно полотно проходят сигналы нескольких радиомодулей; продукты интермодуляции на контактах попадают в приёмные полосы соседних лучей. Уровень IM3 порядка −150 дБн при 2×43 дБм по IEC 62037 — обязательный критерий.
Артикул для заказа: KADAMM K840901826. Производитель — КАДАММ (KADAMM). Терминология параметров — по ГОСТ Р 55787-2013 и ГОСТ 24375-80. Характеристики могут быть изменены без уведомления.
Промышленное оборудование KADAMM K840901826 — семидиапазонная гибридная секторная антенна 698–960 / 2×1710–2170 / 2×2490–2690 / 2×1710–2170 МГц, RET от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
