Гибридная панельная антенна: секторные массивы 65° и многолучевые массивы 33° в одном полотне: 698–960 / 4×1710–2170 МГц, кросс-поляризацией ±45°, 10 портов.
Антенна КАДАММ K840902119 — гибридная панельная антенна: секторные массивы 65° и многолучевые массивы 33° в одном полотне: излучающими системами 698–960 МГц и 4×1710–2170 МГц, кросс-поляризацией ±45°, 10 портами. Рабочие полосы перекрывают LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100 (диапазоны 3GPP B28, B20, B5, B8, B3, B1), возможно MIMO 2×2 в каждой системе, MIMO 4×4 при объединении парных систем. Это гибридная антенна BTS: многодиапазонная антенна базовой станции с секторными и многолучевыми массивами в одном полотне.
Коэффициент усиления 15,6–16,7 / 17,8–18,8 дБи по диапазонам, ширина ДН в горизонтальной плоскости 60–70°, в вертикальной 7,5–8,9 / 6,4–7,3°. Габариты 2780 × 355 × 165 мм, масса 40,2 кг. Интермодуляция IM3 не выше −150 дБн, КСВН не более 1,5.

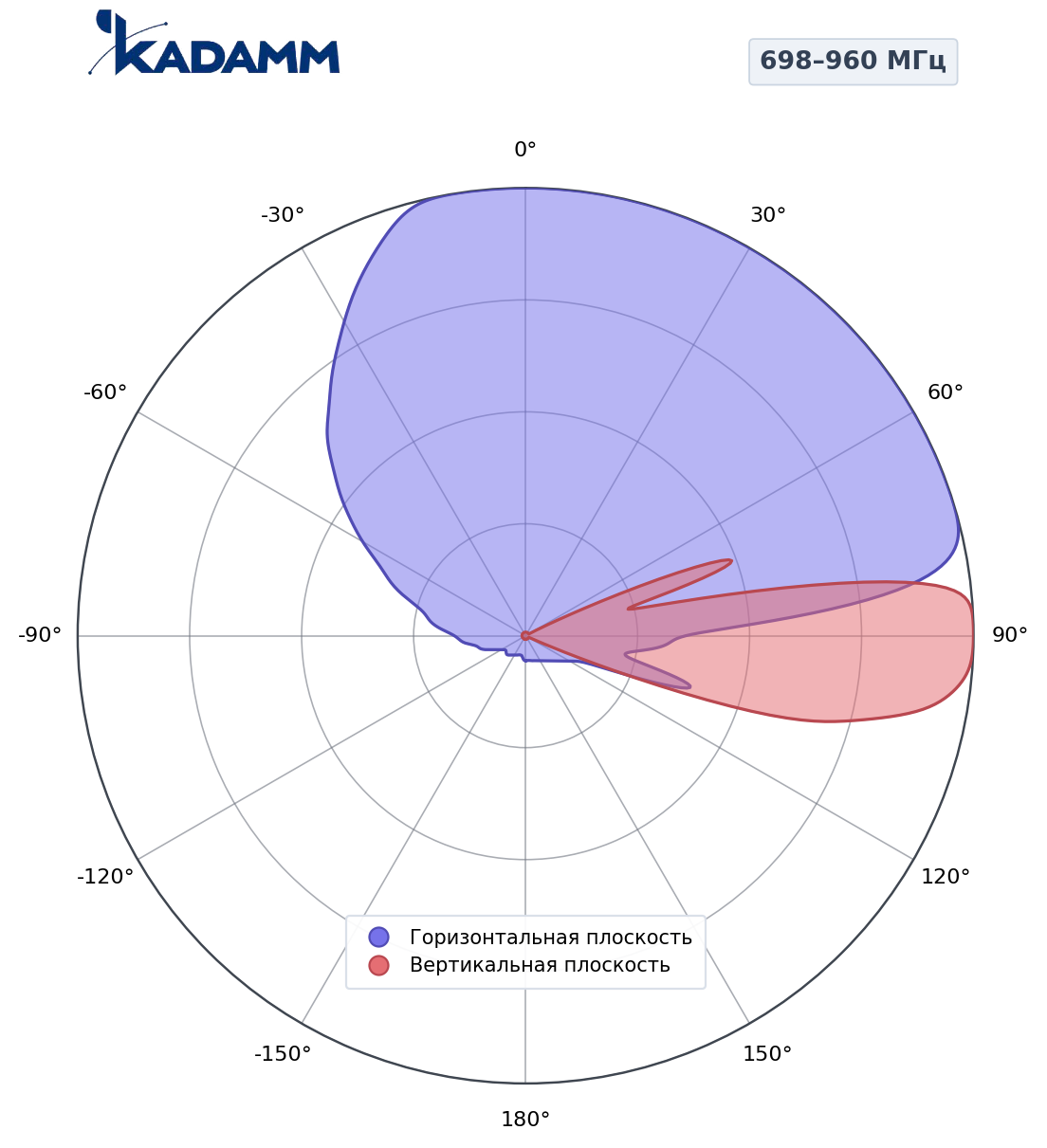

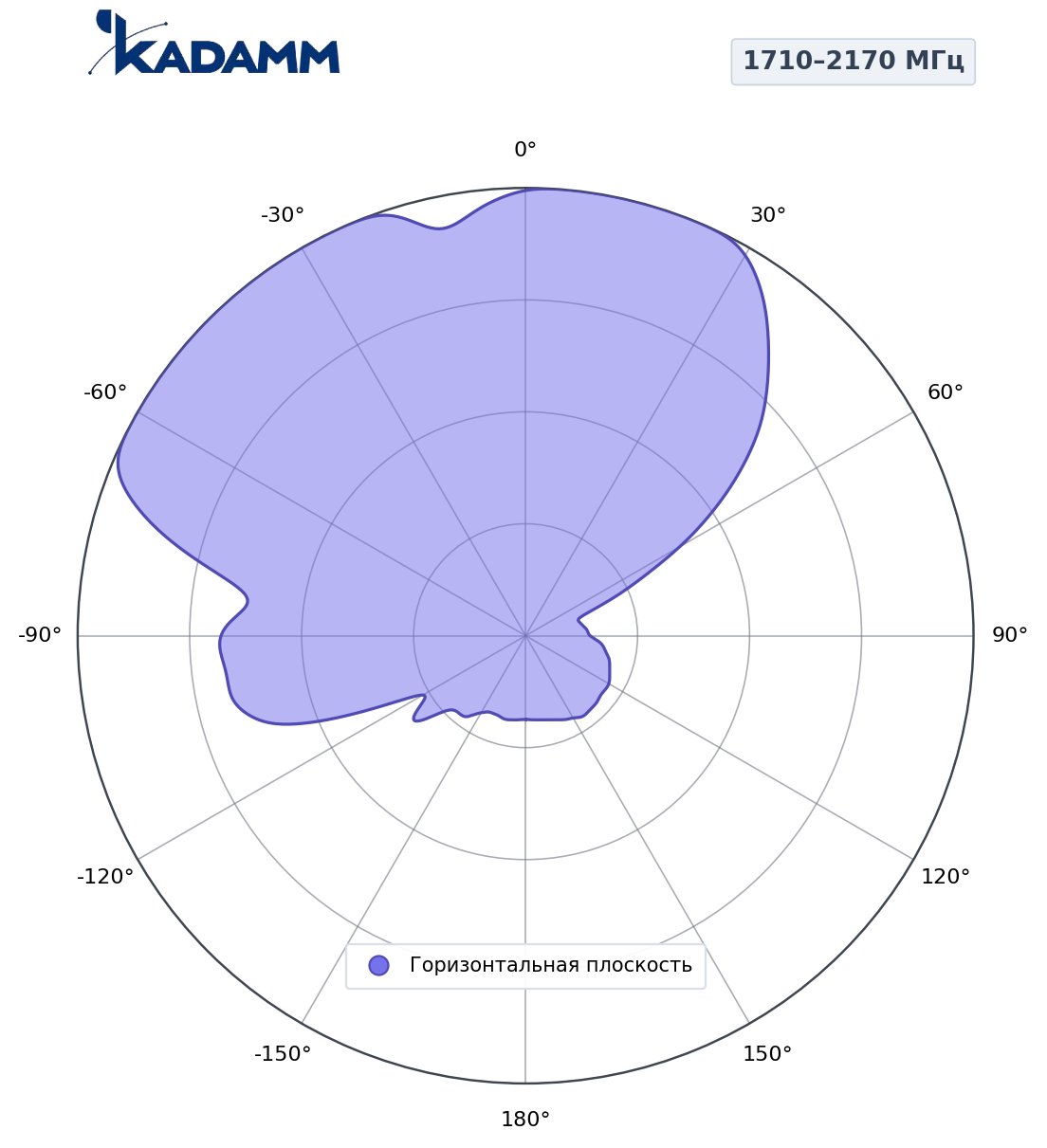

Нормированные диаграммы направленности в полярных координатах по рабочим диапазонам антенны. Синим — горизонтальная плоскость, красным — вертикальная.
Массив R1: 698–960 МГц
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 15,6 | 16,2 | 16,5 | 16,7 |
| Усиление во всём диапазоне наклонов, дБи | 15,4 ± 0,5 | 16,0 ± 0,6 | 16,3 ± 0,5 | 16,5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70 ± 5° | 66 ± 5° | 63 ± 5° | 60 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,9 ± 0,7° | 8,2 ± 0,5° | 8 ± 0,4° | 7,5 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >24 | >25 | >25 | >26 |
| Поляризационная развязка (кроссполяризационная), дБ | >17 | >17 | >18 | >18 |
| Подавление первого бокового лепестка, дБ | >16 | >16 | >16 | >16 |
| Электрический наклон | 2–10° | |||
| КСВН | <1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 дБн | |||
| Входное сопротивление (импеданс) | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив B1/B2/B3/B4: 4×1710–2170 МГц
| Параметр | 1710–1880 МГц | 1850–1990 МГц | 1920–2170 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Направления лучей по азимуту | ± 28° | ± 26° | ± 24° |
| Усиление при среднем наклоне, дБи | 17,8 | 18,5 | 18,8 |
| Усиление во всём диапазоне наклонов, дБи | 17,6 ± 0,8 | 18,3 ± 0,7 | 18,6 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 33 ± 3° | 31 ± 3° | 29 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,3 ± 0,5° | 6,8 ± 0,4° | 6,4 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >26 | >26 | >26 |
| Подавление первого бокового лепестка, дБ | >15 | >15 | >15 |
| Электрический наклон | 2–10° | ||
| КСВН | <1,5 | ||
| Развязка между входами одной системы, дБ | ≥25 | ||
| Развязка между входами разных систем, дБ | ≥15 (beam to beam, 1710–2170/1710–2170) | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 дБн | ||
| Входное сопротивление (импеданс) | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | ||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | ||
| Грозозащита | Заземление по постоянному току | ||
| Параметр | Значение |
|---|---|
| Разъёмы | 10 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2780 × 355 × 165 мм |
| Размеры упаковки | 3165 × 460 × 260 мм |
| Масса антенны | 40,2 кг |
| Масса монтажного комплекта | 8,8 кг |
| Масса в упаковке | 54,4 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 998 / 350 / 1070 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Модернизация загруженных площадок без новых антенных позиций: нижние диапазоны работают обычным сектором, верхние — двумя узкими лучами, что удваивает ёмкость сектора в LTE/5G (LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100).
Антенна КАДАММ K840902119, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
| Параметр | K840902119 | K840901826 | K840902619 | K840902620 | K840902718 | K840902719 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 698–960 / 4×1710–2170 МГц | 698–960 МГц 2×1710–2170 МГц 2×2490–2690 МГц 2×1710–2170 МГц | 2×698–960 МГц 4×1710–2690 МГц | 2×698–960 МГц 4×1710–2690 МГц | 698–960 МГц 2×1710–2690 МГц 2×1710–2170 МГц | 698–960 МГц 2×1710–2690 МГц 2×1710–2690 МГц |
| Поляризация | 5×±45° | 7×±45° | 6×±45° | 6×±45° | 5×±45° | 5×±45° |
| Ширина ДН по уровню −3 дБ | 65° | 65°/65°/65° | 65° | 65° | 65°/65° | 65°/65° |
| Коэффициент усиления | 18,8 дБи | 16,5/17/17,5/18,5 дБи | 15,3/18,3 дБи | 16,2/19,7 дБи | 16,7/17,6/18,2 дБи | 16,7/17,6/18,5 дБи |
| Электрический наклон | 2–10°, RET | 2–12°, RET | 2–12°, RET | 2–10°, RET | 2–12°, RET | 2–12°, RET |
| Тип | гибридная секторная антенна | — | — | — | — | — |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
В одном полотне размещены несколько независимых излучающих систем, каждая формирует свой узкий луч (например, два луча по 33° вместо одного 65°). К каждому лучу подключается свой радиомодуль, поэтому ёмкость сектора растёт кратно числу лучей без новых антенных позиций на опоре.
Гибридная совмещает обычные секторные массивы (65°, как правило, для нижних диапазонов) и многолучевые массивы (2×33° для верхних диапазонов) в одном корпусе. Так на загруженной площадке добавляют ёмкость в LTE 1800/2100/2600, сохранив покрытие в 700–900 МГц.
Ось антенны направляют на центр сектора; лучи расходятся симметрично на заданные углы (например, ±31°). Наклон задаётся общим RET или отдельными блоками по массивам — см. таблицу характеристик.
Это азимуты максимумов лучей относительно оси полотна. Два луча ±31° шириной 33° вместе закрывают стандартный сектор 65° с небольшим перекрытием на стыке.
В многолучевых антеннах через одно полотно проходят сигналы нескольких радиомодулей; продукты интермодуляции на контактах попадают в приёмные полосы соседних лучей. Уровень IM3 порядка −150 дБн при 2×43 дБм по IEC 62037 — обязательный критерий.
Артикул для заказа: KADAMM K840902119. Производитель — КАДАММ (KADAMM). Терминология параметров — по ГОСТ Р 55787-2013 и ГОСТ 24375-80. Характеристики могут быть изменены без уведомления.
Промышленное оборудование KADAMM K840902119 — пятидиапазонная гибридная секторная антенна 698–960 / 4×1710–2170 МГц, 18,8 дБи, 10 портов, RET от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
