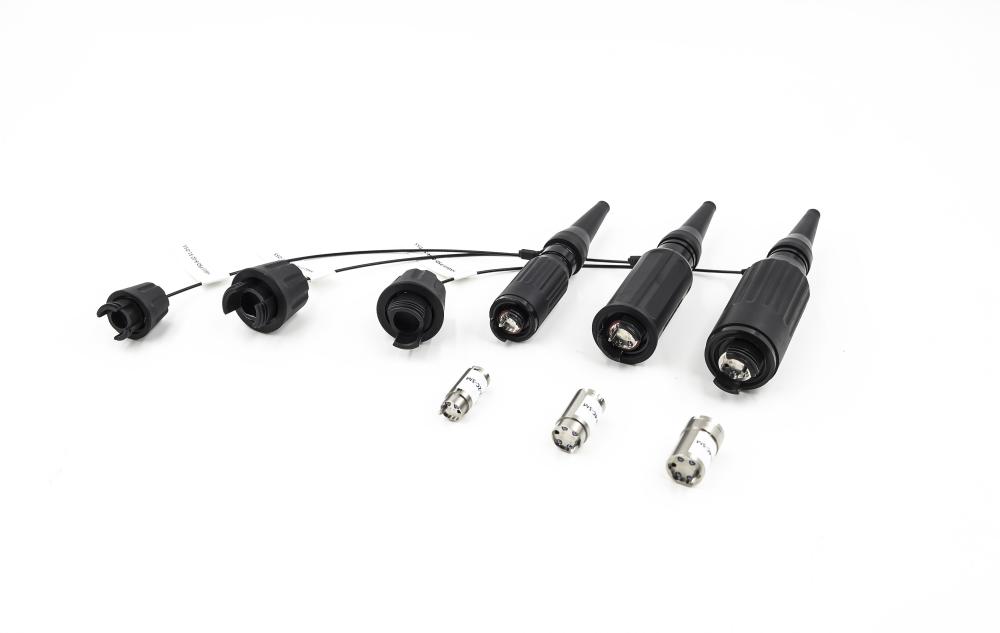

KADAMM K-HXB15R-O4-M-C20 Розетка оптическая 4 канала

Разъём HXB15 Expanded Beam — гермафродитный полевой оптоволоконный коннектор IP68

HXB15 — старшая модель серии гермафродитных коннекторов с технологией Expanded Beam для надёжной передачи данных в тяжёлых условиях эксплуатации. Разъёмы IHFIBER HXB15 поддерживают 2–6 оптических каналов (одномодовых или многомодовых) и могут выполняться в гибридной оптическо‑электрической конфигурации, обеспечивая как передачу оптического сигнала, так и электрической мощности/управляющих сигналов. Корпус из алюминия или стали с покрытиями «чёрный анод» или «оливковый драб», степень защиты IP68, устойчивость к вибрациям, ударам, загрязнениям и коррозии.

Благодаря гермафродитной конструкции HXB15 совмещает функции «вилка» и «розетка» и позволяет быстро выполнять последовательное соединение кабелей (daisy‑chain) без дополнительных адаптеров. Это делает коннектор оптимальным выбором для военных тактических коммуникаций, авиационных и морских систем, оффшорных установок, наружного телерадиовещания, горнодобывающей и промышленной инфраструктуры.

Ключевые особенности

• Технология Expanded Beam (расширенный и коллимированный оптический пучок) без физического контакта торцов волокон.
• Гермафродитное соединение для быстрого развертывания и последовательного стыковки кабелей.
• От 2 до 6 оптических каналов; поддержка одномодового и многомодового волокна.
• Гибридная оптическо‑электрическая компоновка: передача оптики и электрической энергии/сигналов.
• Высокая стойкость к загрязнениям, пыли, влаге, вибрациям, ударам и погодным факторам.
• Степень защиты IP68 для полевых применений и экстремальных условий.
• Индивидуальная настройка и конфигурирование под заказ.

Технология Expanded Beam и гермафродитное соединение

Expanded Beam использует расширенные и коллимированные световые лучи, что исключает прямой контакт торцов волокон. Такой подход резко снижает чувствительность к загрязнениям и механическим повреждениям торца, повышает стабильность оптического тракта и упрощает обслуживание в полевых условиях.

Гермафродитная конструкция упрощает логистику и монтаж: каждый коннектор может спариваться с таким же типом разъёма, обеспечивая гибкую стыковку и быстрое наращивание длин кабелей по схеме daisy‑chain.

Области применения

• Военные тактические коммуникации и мобильные узлы связи.
• Авиационные и бортовые системы.
• Морские и оффшорные установки.
• Наружное телерадиовещание и мероприятия на открытом воздухе.
• Горнодобывающая промышленность и тяжёлая промышленная инфраструктура.
• Телекоммуникации и объекты связи, где критична надёжность.

Серия HXB и типоразмеры

Коннекторы серии Kadamm HXB — гермафродитные волоконно‑оптические соединители с технологией Expanded Beam, обеспечивающей стабильную передачу сигнала без прямого контакта волокон. Линейка включает:

• HXB11 (Mini)
• HXB13 (Medium)
• HXB15 (Large)

HXB15 — старшая модель для 2–6 оптических каналов и до 2 электрических (гибридный тип). Применяется в военных, морских и оффшорных системах, а также на объектах связи и телевещания.

Технические характеристики HXB15 (пример конфигурации)

Комплектации и опции

• Оптические каналы: 2, 4, 6 (в зависимости от конфигурации).
• Тип волокна: одномодовое (SM) или многомодовое (MM).
• Гибрид: оптика + до 2 электрических контактов для питания или управляющих сигналов.
• Материалы и покрытия корпуса: алюминий/сталь; чёрный анод/оливковый драб.
• Кабельные вводы под Ø 2.0 мм полевые кабели.
• Индивидуальная настройка под проект и конфигурирование по требованию.

Преимущества эксплуатации

• Стабильная передача данных даже при загрязнении торцов благодаря Expanded Beam.
• Быстрая сборка линий и развертывание систем за счёт гермафродитного интерфейса.
• Надёжность в экстремальных условиях: IP68, широкий температурный диапазон, стойкость к вибрациям и ударам.
• Снижение требований к обслуживанию и очистке в полевых условиях.
• Гибкость интеграции: оптическая и электрическая передача в одном коннекторе.
