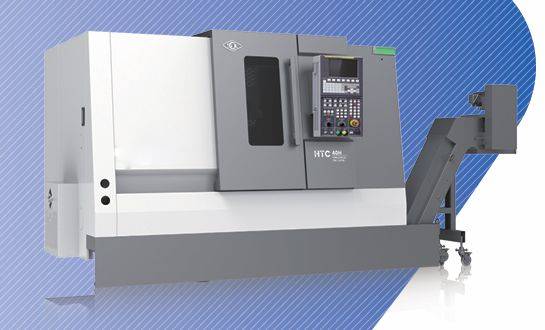

KADAMM LT-400H/500 токарный станок для обработки средних заготовок

KADAMM LT-400H/500 — надёжный горизонтальный токарный центр для обработки средних по размеру заготовок длиной до 500 мм и диаметром до 380 мм.
Благодаря прочной станине, шпинделю с крутящим моментом 245 Н·м и скорости вращения до 4000 об/мин, модель обеспечивает высокую точность и производительность.
Станок предназначен для серийного и массового производства деталей в промышленном машиностроении и металлообработке.

Характеристики:

Максимальный диаметр обработки: Ø380 мм

Максимальная длина обработки: 500 мм

Диаметр заготовки на станине: Ø560 мм

Диаметр заготовки на суппорте: Ø350 мм

Посадка шпинделя: A2-8

Диаметр переднего подшипника: Ø120 мм

Диаметр отверстия шпинделя: Ø80 мм

Диаметр патрона: 8" (203 мм)

Диапазон оборотов шпинделя: 0–4000 об/мин

Крутящий момент шпинделя: 136–245 Н·м

Мощность двигателя шпинделя: 11 кВт (пост.), 15 кВт (кратк.)

Быстрое перемещение X/Z: 30 м/мин

Ход по оси X: 200 мм

Ход по оси Z: 560 мм

Ход пиноли задней бабки: 450 мм

Диаметр пиноли: Ø100 мм

Конус пиноли: MT-5

Вес: 3,9 т

Серия станков KADAMM LT — это новое поколение горизонтальных токарных станков с числовым программным управлением, разработанных для высокоточной и высокоэффективной обработки вращающихся деталей. Конструкция, основанная на профессиональном инженерном анализе и оптимизированная с помощью систем моделирования, обеспечивает высокую производительность и стабильность при серийной и массовой обработке.

Высокая точность
Станки серии LT оснащаются высокоточным шарико-винтовым приводом класса C3 и направляющими типа H, обеспечивающими минимальные люфты и отличную повторяемость позиционирования. Система компенсации температурных деформаций и усиленная двойная структура фиксации для оси X позволяют поддерживать постоянную геометрию и точность при длительной работе. Каждая машина проходит многоэтапную проверку, включая измерения лазерным интерферометром, тест балансировки и контроль динамических характеристик.

Высокая эффективность
Благодаря высокой скорости перемещения по осям (до 30 м/мин), серводвигателям прямого привода и быстродействующему револьверному суппорту, станки обеспечивают быстрые переходы между операциями и сокращают цикл обработки. Опционально возможна установка дополнительного шпинделя для одновременного выполнения нескольких операций. Сервопривод задней бабки обеспечивает точную подачу и удержание заготовки в процессе обработки, повышая общую эффективность производства.

Высокая жёсткость конструкции
Корпус и основные узлы станков выполнены из высокопрочного чугуна с увеличенным сечением направляющих и антивибрационной геометрией. Применена широкопролётная шпиндельная группа и усиленная задняя бабка с малым шпинделем, что повышает стабильность при работе с массивными деталями. Конструкция станка обеспечивает низкий уровень вибраций, точность формы и долгий срок службы.

Инженерные преимущества
Высокоточные направляющие с шарико-винтовыми парами класса C3;
Система цифровой компенсации температурных погрешностей;
Сервоприводная задняя бабка с регулируемой подачей;
Револьверный суппорт с гидравлическим зажимом и высокой скоростью индексации;
Опция внутреннего охлаждения инструмента;
Возможность установки дополнительного шпинделя и C-оси для комбинированной обработки.
Область применения

Серия LT применяется в машиностроении, энергетике, автомобильной, авиационной и приборостроительной промышленности. Станки предназначены для обработки деталей типа валов, втулок, фланцев, корпусов, арматуры и других цилиндрических компонентов.

Основные модели серии
LT-200 и LT-300 — компактные токарные центры для точной обработки малых деталей;
LT-400H (500/1000) — универсальные станки для обработки средних и крупных заготовок;
LT-400S (500/1000/1500) — станки с усиленной станиной и удлинённой базой для тяжёлых условий эксплуатации.

Ключевые характеристики серии:
Диапазон диаметров обработки: от 160 до 380 мм;
Длина обработки: от 160 до 1500 мм;
Обороты шпинделя: до 5000 об/мин;
Крутящий момент: до 245 Н·м;
Быстрое перемещение по осям: до 30 м/мин;
Высокоточная шарико-винтовая пара с преднатягом и компенсацией нагрева;
Система ЧПУ FANUC с возможностью установки 8- или 12-позиционного револьвера.

Преимущества серии KADAMM LT:
Сочетание высокой точности и производительности;
Оптимизированная термостабильная конструкция;
Сервоприводы прямого действия на все оси;
Возможность расширения конфигурации под конкретное производство;
Энергосберегающая и эргономичная конструкция;
Полное соответствие промышленным стандартам ISO и CE.
