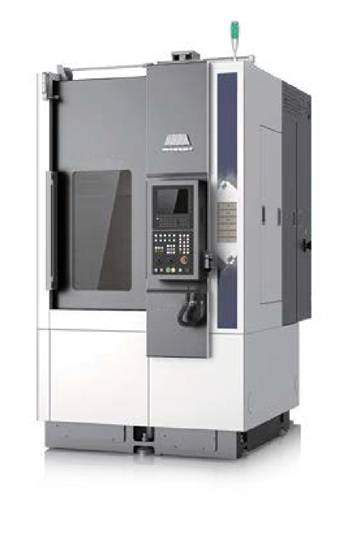

KADAMM VT-500 Вертикальный токарный станок с ЧПУ

Данная серия станков— это вертикальные токарные станки с ЧПУ, отличающиеся высоким соотношением цена/качество, простотой эксплуатации и высокой жёсткостью при превосходной стабильности. Оборудованы надёжными функциональными компонентами от отечественных производителей, занимают минимум производственной площади и обеспечивают широкий диапазон обработки. Эти станки широко используются в производстве автомобильных деталей, машиностроении и строительной технике.

Высокая жесткость и стабильность

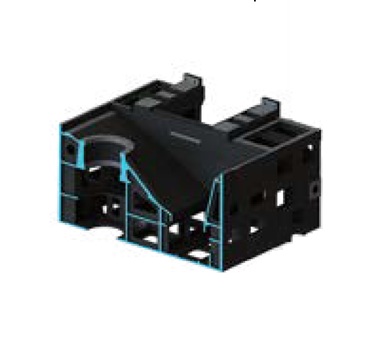

Высокожесткая структура станины
Основание станка выполнено из литой смолы с интегрированной отливкой, что обеспечивает низкий центр тяжести и высокую виброустойчивость, минимизируя деформацию конструкции. Все ответственные сопрягаемые поверхности проходят ручную шабровку, благодаря чему сохраняются точность и стабильность станка даже при интенсивной обработке и больших нагрузках.

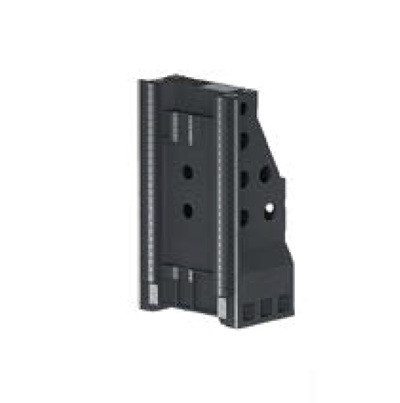

Высокожесткая колонна с увеличенным пролетом
Колонна обладает высокой устойчивостью и сопротивлением вибрациям и деформациям, что делает её идеальной для установки вертикальных и интегрированных револьверных головок. В сравнении с предыдущим поколением, ширина колонны увеличена на 30%, что значительно повысило прочность и точность обработки.

Жесткая конструкция направляющих
Оборудование оснащено роликовыми линейными направляющими по двум осям, обеспечивающими высокую жёсткость и отличные режущие характеристики. Такая конструкция идеально подходит для тяжёлой обработки и точного фрезерования с применением вертикальной револьверной головки.

Высокая стабильность

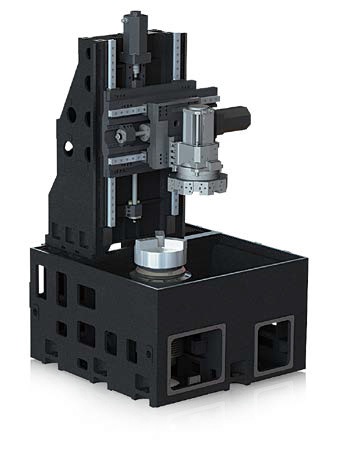

Симметричная компоновка
Основная конструкция станка выполнена с соблюдением принципа тепловой симметрии, что гарантирует равномерное распределение тепла, минимальную тепловую деформацию и отличную термостабильность при работе.

Большой угол удаления стружки
Основание станка спроектировано с увеличенным углом удаления стружки, предотвращающим её накопление. Это обеспечивает плавный вывод стружки, повышает эффективность обработки и снижает риск перегрева рабочих зон.

Высокая точность и эффективность

Высокоэффективная револьверная головка
Простая и прочная конструкция с высокой жёсткостью и быстрой индексацией инструмента. Время смены между соседними инструментами — 0,25 с, а время индексирования на самое дальнее положение — 0,79 с. Точность повторного позиционирования инструмента составляет ±1,6″, обеспечивая высокую точность, производительность и надёжность при обработке.

Конфигурации револьверных головок:
8-позиционная горизонтальная — стандартная
12-позиционная горизонтальная — опция
5-позиционная вертикальная — опция
6-позиционная вертикальная — опция

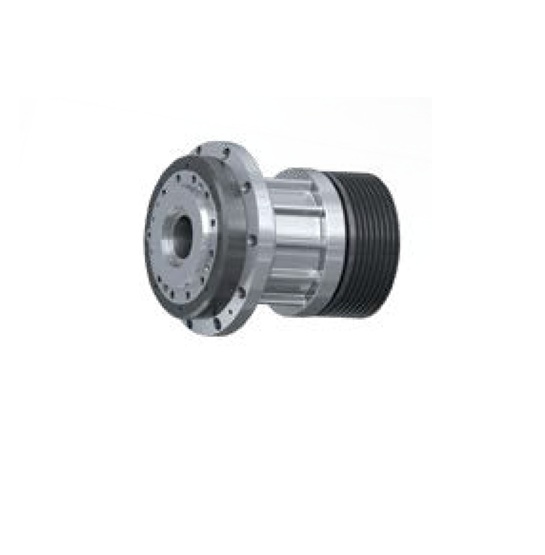

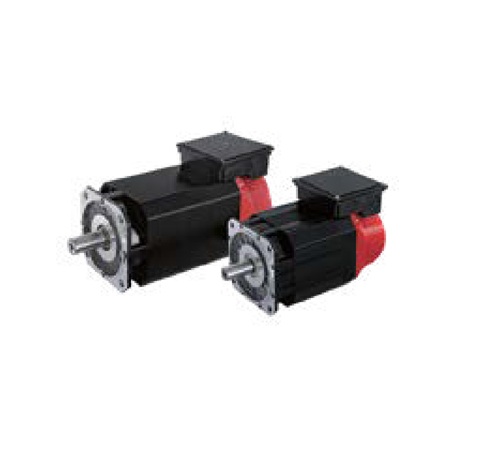

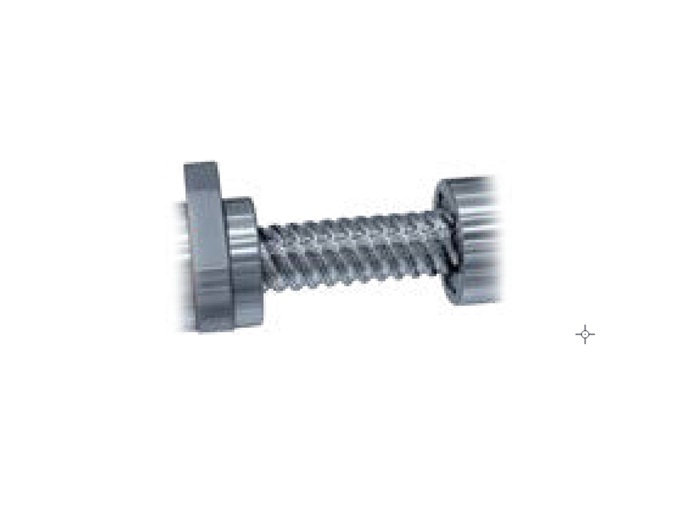

Высокопроизводительный шпиндель и система подачи
Шпиндель оснащён высокоточными импортными подшипниками, обеспечивающими минимальное радиальное биение на конусе. Это делает станок особенно подходящим для обработки высокопрочных материалов и крупных деталей с большими объёмами съёма металла.
Благодаря такой конструкции значительно снижаются вибрации и тепловые искажения, возникающие во время обработки, что повышает стабильность, снижает процент брака и увеличивает общую эффективность.

Высокая экономическая эффективность

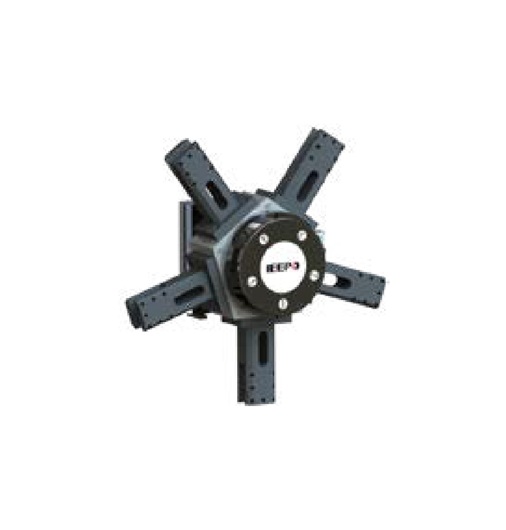

Вертикальная револьверная головка
Отвечает требованиям высокой жёсткости, оснащена сервоприводом и гидравлическим зажимом, что обеспечивает плавную и точную работу. Особенно подходит для внутреннего растачивания глубоких отверстий.

Револьверная головка с приводом
Может быть оснащена приводными инструментами с углом 0° или 90°, позволяющими выполнять сверление, фрезерование, нарезание резьбы и другие операции в одном установе.

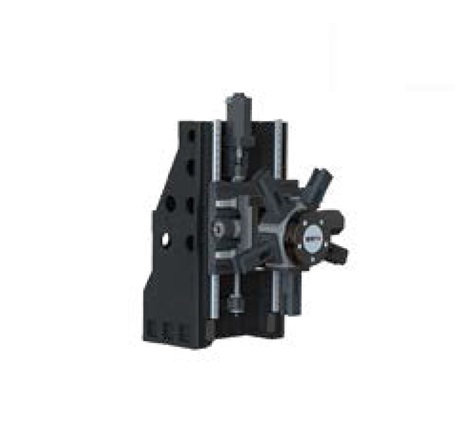

Интегрированная револьверная головка
Увеличивает стабильность и жёсткость при обработке благодаря установке большего числа инструментов, сокращает время перемещения по осям и повышает производительность.

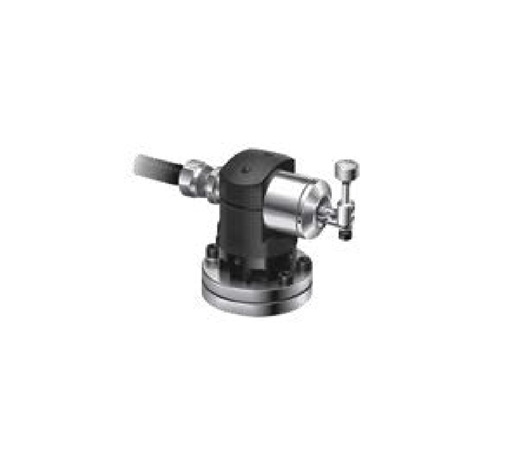

Измеритель инструмента
Позволяет быстро и точно измерять и компенсировать смещения инструмента на всех осях. Устраняет ошибки и потери времени, связанные с ручной настройкой инструмента.

Фрезерно-токарный шпиндель
Позволяет выполнять несколько видов обработки за одну установку, комбинируя токарные и фрезерные операции, повышая производительность и снижая занимаемое пространство оборудования.

Инструментальный магазин ATC
Во время работы используется автоматический сменщик инструмента (ATC) с ёмкостью 10 или 12 позиций, обеспечивающий быстрый выбор инструмента. Система решает проблему нехватки позиций и пересечения инструмента, сокращая время смены и повышая эффективность производственного цикла.

Преимущества конструкции станка

Компактность и экономия пространства
Площадь установки станков серии  уменьшена на 14% по сравнению с предыдущим поколением. Минимизация неиспользуемых зон позволяет разместить внутри корпуса такие элементы, как внутренний бак охлаждающей жидкости, масляный охладитель и другие компоненты без увеличения общего габарита станка.

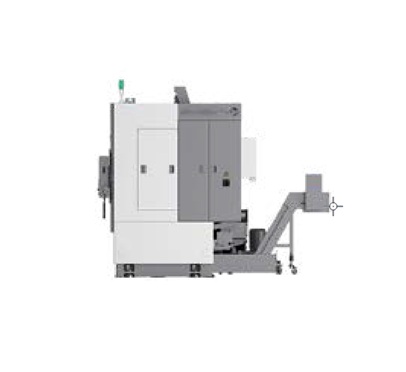

Преимущества удаления стружки
Расход воды снижен на 50% по сравнению с предыдущими моделями. Высота порта удаления стружки увеличена с 500 мм до более чем 950 мм, а режим работы конвейера можно настроить на прерывистое удаление стружки, что эффективно уменьшает количество воды, уносимой стружкой, и облегчает очистку рабочей зоны.

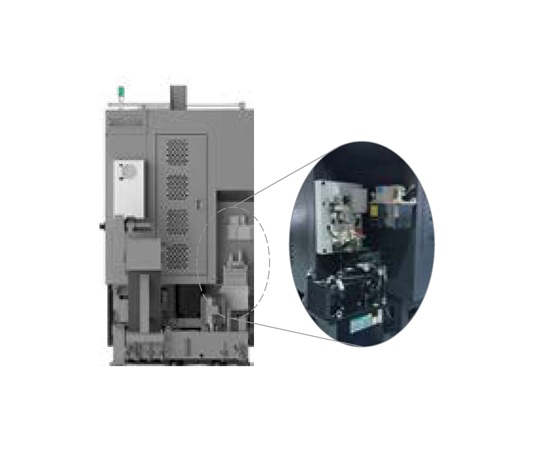

Преимущества компоновки
Гидравлические, пневматические и смазочные системы расположены централизованно, что упрощает обслуживание и эксплуатацию оборудования.

Электрический шкаф
Боковое расположение электрического шкафа обеспечивает свободное открытие дверей и значительно повышает удобство эксплуатации и обслуживания электрических компонентов.

Простота управления
Эргономичная панель управления расположена на удобной высоте и разработана с учётом особенностей человеческого зрения.
Это обеспечивает быструю и точную визуализацию данных, повышая комфорт и производительность оператора.

Оптимизированная высота и расстояние загрузки
Высота загрузки снижена на 150 мм, а расстояние загрузки сокращено на 50 мм, что уменьшает нагрузку на оператора и повышает удобство работы.

Интеллектуальные функции

Автоматическое резервное копирование данных
Все данные из памяти SRAM (включая параметры, смещения и служебную информацию) автоматически сохраняются во встроенную Flash-память (ROM) с заданным интервалом обновления.
В случае потери данных предусмотрено восстановление информации из резервных копий, что обеспечивает автоматическое резервное копирование и безопасность данных.

Интеллектуальная система контроля нагрузки шпинделя (опция)
Система контроля нагрузки шпинделя автоматически регулирует скорость подачи в зависимости от нагрузки и температуры шпинделя. Она повышает эффективность обработки, защищает инструмент и предотвращает перегрев. Достигается максимальная производительность шпинделя при одновременном увеличении срока службы инструмента и сокращении цикла обработки.
Особенно эффективно при тяжёлой обработке металлов.

Характеристики:
Класс точности: IT7 / I
Макс. диаметр обработки: Ø500 мм
Макс. диаметр заготовки: Ø650 мм
Макс. высота обработки: 500 мм
Посадка и конус шпинделя: A2-8
Диаметр стандартного патрона: дюйм 12 (☆15, ☆18)
Макс. скорость вращения шпинделя: 1500 / 2500 об/мин
Номинальный крутящий момент: 549 / 580 Н·м
Мощность главного привода (пост./30 мин.):18.5 / 26 / 15 / 18.5 кВт
Производительность резания
Скорость съёма металла (нелегированная сталь): 720 см³/мин
Подача: 0.5 мм/об
Скорость шпинделя: 420 об/мин
Глубина реза: 7 мм
Быстрое перемещение по оси X: 18 / 20 м/мин
Быстрое перемещение по оси Z: 18 / 20 м/мин
Перемещение по оси X: 290 мм
Перемещение по оси Z: 530 мм
Тип револьвера: Горизонтальный 8-позиционный сервопривод
Высота центра: 100 мм
Повторяемость индексации: ±1.6″
Точность позиционирования
По X: 0.01 / 0.008 мм
По Z: 0.01 / 0.008 мм
Повторяемость по X/Z: 0.007 / 0.005 мм
Масса станка: 6000 кг
Габариты станка (Д×Ш×В): 2235 × 1570 × 3030 мм

Стандартная комплектация:
- Система управления ЧПУ GSK / FANUC OI-TF Plus(1)
- Гидравлический патрон (включая мягкие кулачки) и гидроцилиндр вращения
- Линейные направляющие на шариках или роликах
- Цепной транспортер стружки
- Боковая промывка стружки
- Педаль управления
- Водяной пистолет для очистки
- Система смазки
- Гидравлическая система
- Предупреждающие наклейки по безопасности
- Трёхцветная сигнальная лампа
- Освещение рабочей зоны
- Замок двери

Опции (дополнительное оборудование)
- Револьверная головка с приводом (Power turret)
- Вертикальная револьверная головка
- Фрезерно-токарный шпиндель
- Улавливатель масляного тумана
- Линейная измерительная шкала (Grating scale)
- Бак высокого давления для СОЖ
- Магнитный транспортер стружки
- Удлинённая колонна
- Датчик инструмента
- Датчик гидроцилиндра
- Пневматическая дверь
- Разделитель масло-вода
- Магазин инструмента ATC
- Задняя бабка"
