KADAMM МШ-Я — Якоря PTFE и ЗИП мешалок

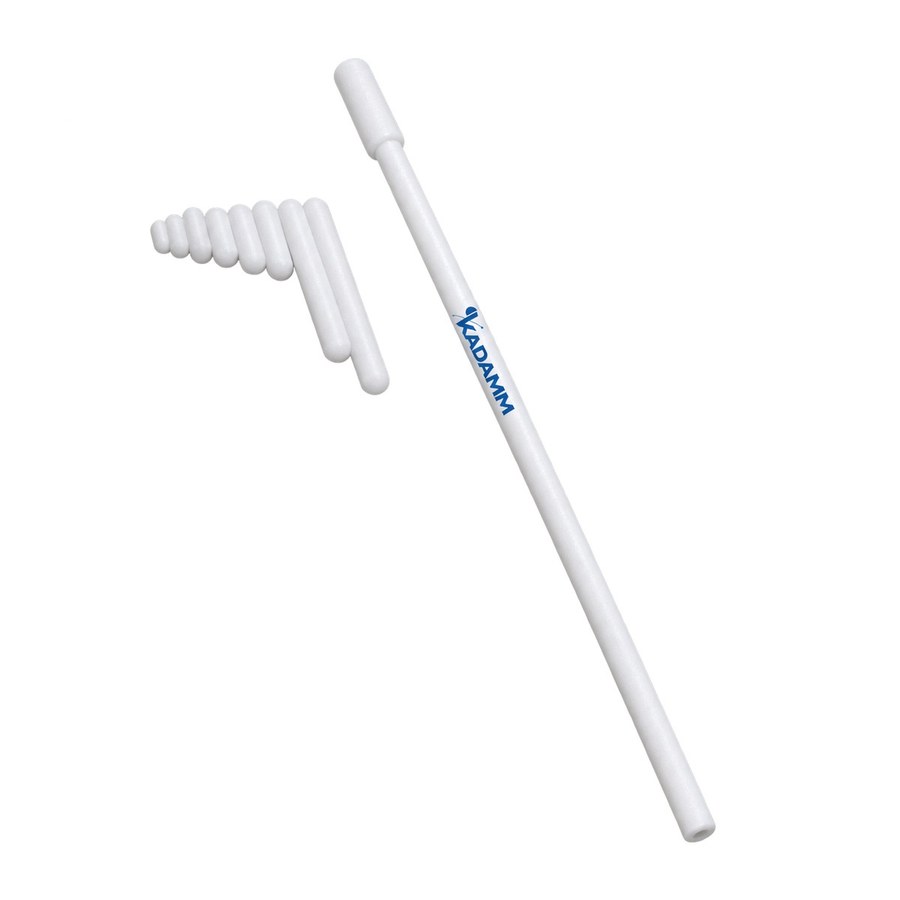

В набор KADAMM МШ-Я входят якоря в оболочке PTFE для магнитных мешалок и извлекатель длиной 300 мм. Типоразмеров девять, по длине и диаметру: 10×6, 15×8, 20×8, 25×8, 30×6, 40×8, 50×8, 65×8 и 80×13 мм. Работать с ними можно при температуре до 150 °C. Выбирая якорь, учитывают сразу две вещи: форму и объём сосуда, а также максимальную длину, которую принимает ваша мешалка, — 80, 50 или 40 мм. Если предел прибора меньше 80 мм, якоря 65 и 80 мм на нём не используют. С извлекателем якорь достают из горячей или агрессивной жидкости, не переливая её и не погружая руки в сосуд.

Магнитная связь: принцип работы и причины срыва

Якорь в сосуде вращается вслед за полем приводного магнита, который крутится под рабочей поверхностью. Жёсткой такая связь не является: передаваемый момент ограничен, и стоит его превысить, как якорь выходит из синхронизма — хаотично бьётся о дно, стучит, замирает. Поломкой это не считается: магнитная связь просто исчерпана, и обычно тому четыре причины. Во-первых, вязкость: густая жидкость сильнее сопротивляется вращению. Во-вторых, обороты: сопротивление увеличивается пропорционально квадрату скорости, поэтому якорь, который ровно идёт на 300 об/мин, на 800 срывается. В-третьих, расстояние: поле резко слабеет с удалением, и толстое дно, подставка или слой теплоносителя бани быстро его гасят. В-четвёртых, размер якоря: в мелком меньше магнитного материала, и он теряет связь раньше крупного. Порядок диагностики отсюда вытекает сам: при стуке сначала уменьшают обороты, потом проверяют зазор и лишь затем ставят якорь большего размера.

Длина якоря подбирается по дну сосуда

Определяет выбор диаметр дна, а не количество жидкости. Хороший ориентир — якорь длиной от половины до двух третей внутреннего диаметра. Если якорь короткий, а стакан широкий, вращение идёт только в центре, у стенок образуется застойная зона, раствор там перемешивается вяло, осадок остаётся на дне, и растворение затягивается. Чересчур длинный при малейшем биении задевает стенки, теряет покрытие, а в круглодонной колбе может и не лечь горизонтально. Для ряда типоразмеров соответствие такое: 10×6 и 15×8 мм — пробирки, бюксы, небольшие стаканы; 20×8 и 25×8 мм — стаканы 100–250 мл; 30×6 и 40×8 мм — 400–600 мл; 50×8 мм — литровая посуда; 65×8 и 80×13 мм — крупные сосуды от двух литров. Заметьте: самый длинный якорь имеет диаметр 13 мм, а соседние — 8 мм. Магнитного материала в нём больше, вес выше, и момент он держит надёжнее.

Ограничение мешалки: 80, 50 или 40 мм

Учитывать нужно и возможности прибора. По наибольшей длине якоря мешалки бывают трёх групп: до 80 мм, до 50 мм и до 40 мм. Ограничение это физическое, а не бумажное: у приводного магнита есть определённый размер и сила, и якорь длиннее расчётного он не удержит — тот будет дёргаться или вообще стоять. По этой причине якоря 65 и 80 мм применяют лишь на приборах с пределом 80 мм. До заказа найдите соответствующую строку в паспорте мешалки. Для линейки KADAMM общий ориентир таков: у малых магнитных мешалок и компактных моделей для титрования предел, как правило, ниже, у крупных плит и мешалок с подогревом — выше. Если есть сомнения, назовите менеджеру модель: сверим с паспортом серии, и менять набор после покупки не придётся.

150 °C ограничивают якорь, а не плиту

На этом месте ошибаются чаще всего, поэтому скажем прямо. Предел 150 °C из паспорта касается якоря и извлекателя, а поверхность лабораторной плиты или магнитной мешалки с подогревом способна разогреваться до 380 и даже 550 °C. Противоречия здесь нет: якорь лежит не на плите, а в жидкости и нагревается до её температуры, а не до температуры поверхности. Отсюда простое правило: среда, где вращается якорь, должна быть не горячее 150 °C. Водные растворы до этого в принципе не доходят, а вот масла и высококипящие растворители — легко, так что с ними за уставкой надо следить. Есть и неочевидная опасность — сухой режим: когда жидкость выкипела, якорь оказывается прямо на горячей поверхности и мгновенно перегревается выше 150 °C. Оболочка PTFE при этом разрушается, и химическая инертность пропадает вместе с ней.

Осмотр покрытия и выбраковка повреждённых якорей: зачем это нужно

К кислотам, щелочам, растворителям и солевым растворам — почти ко всему, что встречается в лаборатории, — PTFE инертен. Ради этого якорь и заключают в такую оболочку: магнитный сердечник не должен соприкасаться со средой. Однако материал мягкий, и якорь, который постоянно ударяется о стенку или работает с потерей синхронизма, истирает покрытие, оставляя в растворе микрочастицы. Ещё опаснее скол: открытый сердечник начинает корродировать, и проба загрязняется металлом. Состояние оценивают легко — перед серией якорь рассматривают на просвет; потёртость до серого металла, вздутие или трещина означают, что его пора выбраковать. По этой же причине якоря не трут абразивом и не подцепляют металлом, а вынимают извлекателем.

Извлекатель на 300 мм

Деталь вроде бы мелкая, но закрывает три повседневные проблемы. Горячая жидкость: из раствора при 80–100 °C пинцетом якорь не вынуть, а выливать содержимое ради него обидно. Агрессивная среда: ни руку, ни металлический инструмент туда погружать нельзя. Узкая посуда: в мерный цилиндр или колбу с длинным горлом рука просто не пролезет. Извлекатель длиной 300 мм представляет собой стержень с магнитом в оболочке PTFE: его опускают в сосуд, якорь прилипает, и их вынимают вместе. Подходит он ко всем якорям ряда. Хорошо взять за правило всегда доставать якорь извлекателем, даже если содержимое можно слить, — тогда мелкие якоря, которые нередко уплывают в раковину вместе с раствором, не теряются.

Набор KADAMM МШ-Я — расходные принадлежности для магнитных мешалок: девять типоразмеров якорей в PTFE-покрытии плюс извлекатель длиной 300 мм. Работать с ними можно до 150 °C. К поставке прилагается паспорт; изделие имеет сертификат CE и выпускается в системе менеджмента качества ISO 9001. К электрооборудованию оно не относится.

Предел касается среды вокруг якоря, а не нагретой поверхности: плиты и магнитные мешалки с подогревом разогреваются до 380–550 °C. Нельзя оставлять якорь лежать на раскалённой плите после того, как жидкость выкипела, — при таком сухом режиме покрытие гибнет, а с ним и химическая инертность.

• Температура среды — до 150 °C; водные растворы до этого предела не доходят, а на масляных банях и высококипящих растворителях уставку нужно контролировать.
• Сухой режим — запрещён: если раствор выпарен досуха, покрытие якоря разрушается буквально за минуты.
• Проверка до начала серии — при вздутии, трещине или потёртости до серого металла якорь сразу списывают, не дожидаясь конца смены.
• Очистка — PTFE мягкий и легко царапается, поэтому никаких абразивов и металлических инструментов.
• Соответствие мешалке — допустимая длина якоря указана в паспорте прибора: 80, 50 или 40 мм; размеры 65 и 80 мм ставят лишь на мешалки с пределом 80 мм.

В источнике для якорей даны только длина и диаметр, форма (цилиндр, с кольцом или другая) не указана; если для вашей посуды она важна, уточняйте у менеджера.

Монтировать KADAMM МШ-Я не нужно, зато важно верно подобрать якорь: от этого прямо зависят равномерность перемешивания и срок его службы. При первом использовании советуем действовать так:

Обслуживание и выбраковка

• Проверка до начала серии — якорь осматривают на просвет; при вздутии, трещине покрытия или потёртости до серого металла его списывают.
• Мытьё — стандартными лабораторными моющими средствами, без абразивов; поддевать якорь металлом нельзя.
• Хранение — каждый типоразмер отдельно: в общей коробке якоря слипаются и, когда их разнимают, царапают друг другу покрытие.
• Якорь стучит — значит, синхронизм сорван: обороты сначала уменьшают, потом проверяют вязкость и зазор, и лишь в последнюю очередь меняют якорь на более крупный.
• Извлекатель — проверяют по тем же правилам, что и якоря: оболочка у него тоже PTFE, предел тоже 150 °C.
