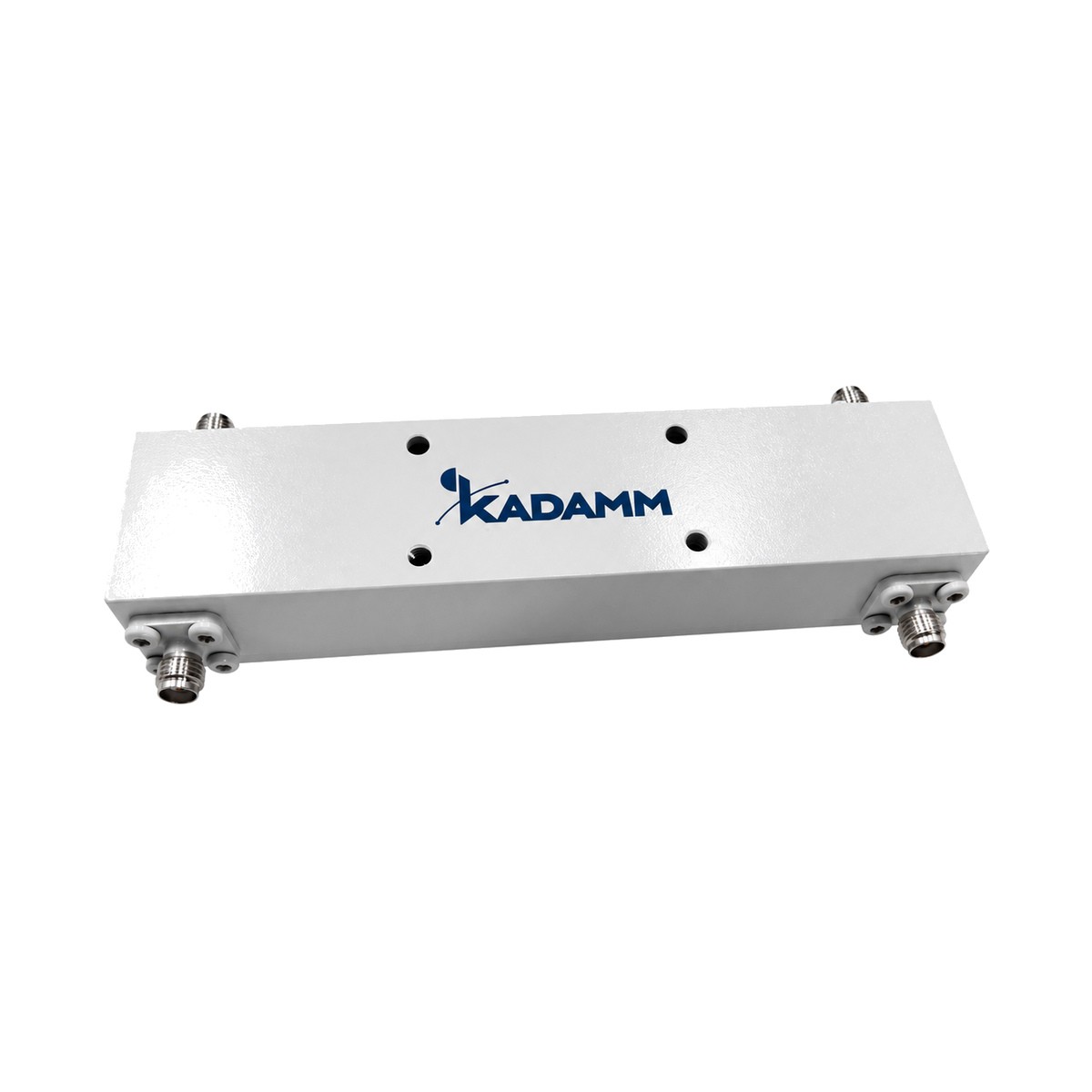

Гибридный мост 1000–3000 МГц: 20 Вт, SMA (розетка).
KADAMM ГМ-2Х2-1000/3000-SMA — гибридный мост 3 дБ, полоса 1000–3000 МГц. Основные данные: вносимое ослабление 0,3 дБ; развязка 18 дБ; КСВН не более 1,35; мощность до 20 Вт; соединители — SMA (розетка).
Гибридный мост 3 дБ — четырёхполюсник с двумя входами и двумя выходами (здесь — 2 входа и 2 выхода). Сигнал с любого входа делится между выходами поровну, со сдвигом фаз 90° (квадратурный мост) или 180°, а второй вход от него развязан — развязка 18 дБ. Так два передатчика работают на две антенны или общую линию, не влияя друг на друга.
Деление пополам — это 3 дБ по определению (10·lg 2 ≈ 3,01 дБ): каждая несущая приходит на каждый выход с половиной мощности. Вносимое ослабление моста — это потери сверх деления: 0,3 дБ. Если используется один выход, а второй закрыт согласованной нагрузкой, каждая несущая теряет 3 дБ — плата за объединение передатчиков одной полосы.
Сопряжение с трактом: КСВН не более 1,35 — от входа отражается не более 2 % падающей мощности; волновое сопротивление 50 Ом; допустимая мощность 20 Вт; соединители — SMA (розетка). Пол соединителя (вилка или розетка) указан в обозначении; ответная часть кабельной сборки должна быть того же типа, без промежуточных переходников.
| Параметр | Значение |
|---|---|
| Рабочая полоса | 1000–3000 МГц |
| Мощность | 20 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | 0,3 дБ |
| КСВН | ≤1,35 |
| Развязка / подавление | 18 дБ |
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
| Артикул | Входов × выходов | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ГМ-2Х2-1000/3000-SMA | 2 × 2 | 1000–3000 | 20 Вт | ≤1,35 | — | SMA (розетка) |
Параметры, не указанные в таблице, — уточняйте у менеджера.
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Гибридный мост ставят там, где нужно объединить два сигнала одной полосы или разных операторов без частотной селекции: на входе DAS, перед антеннами многооператорских систем, в схемах сложения передатчиков, в измерительных стендах.
Мост 2×2 позволяет подать оба сигнала на две антенны или две ветви распределительной сети — тогда потерь на нагрузке нет; мосты 3×3 и 4×4 строят на тех же принципах для большего числа входов и выходов.
Полоса. Все частоты систем — внутри 1000–3000 МГц.
Схема. Два выхода в работе — без потерь на нагрузке; один выход — на втором нагрузка и 3 дБ на каждую несущую.
Соединители. SMA (розетка) — ответная часть того же типа, без переходников.
Изделие выбранного исполнения.
| Параметр | ГМ-2Х2-1000/3000-SMA | ДМУ-2-300/500-716 | ДМУ-16-1500/2000-SMA | ФП-1452/1492-43 | МП-3-100+200+400 | ГМ-3Х3-380/960-43 | ПЗФ-905/915-716 |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 1000–3000 МГц | 300–500 МГц | 1500–2000 МГц | 1452–1492 МГц | 30–120 / 136–170 / 430–470 МГц | 380–960 МГц | 905–915 / 950–960 МГц |
| Тип | гибридный мост | делитель мощности | делитель мощности | полосовой фильтр | мультиплексор | гибридный мост | заграждающий фильтр |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Мост делит мощность каждого входа поровну между двумя выходами — это его принцип работы, а не потери в материале. Если оба выхода работают на антенны или ветви сети, мощность используется полностью; если второй выход закрыт нагрузкой, половина мощности каждой несущей рассеивается в ней.
Сверх этих 3 дБ мост вносит небольшое собственное ослабление — 0,3 дБ. Когда объединяют сигналы разных полос, выгоднее частотно-избирательный комбайнер: у него нет потерь на деление. Для двух операторов одной полосы мост с двумя рабочими выходами — решение без потерь на нагрузке.
Неиспользуемый порт нельзя оставлять открытым: отражение от него возвращается в тракт, ухудшает КСВН и нарушает деление мощности и развязку. На свободный порт ставят согласованную нагрузку того же типа соединителя, рассчитанную на мощность, которая может на него попасть.
Для систем с несколькими несущими нагрузку берут с низкой интермодуляцией — того же класса, что и само устройство. Нагрузки KADAMM с нужными соединителями и мощностью подберём вместе с устройством. Перед отключением ветви сети её порт тоже закрывают нагрузкой, а не оставляют открытым.
Допустимая мощность — 20 Вт. Если через устройство идут несколько несущих, в этот предел должна укладываться их суммарная средняя мощность, а пиковая мощность при совпадении фаз несущих может быть заметно выше средней — запас закладывают именно на неё.
Предел относится к согласованному тракту: при большом КСВН нагрузки часть мощности возвращается и нагревает элементы. Поэтому свободные порты закрывают согласованными нагрузками, а КСВН линии проверяют после монтажа. В аппаратных без кондиционирования запас по мощности увеличивают.
Соединители — SMA (розетка). Ответную часть кабельной сборки берут того же типа и противоположного пола: к розетке — вилку. Переходники между типами в тракте нежелательны: каждый добавляет вносимое ослабление, отражение и ещё одну точку, где растёт интермодуляция.
Соединители затягивают моментным ключом с усилием, рекомендованным для своего типа, без перекоса кабеля; на улице соединения защищают термоусадкой или лентой. Подберём кабельные сборки KADAMM с нужными соединителями и длиной. Если соединитель изношен или повреждён, его меняют целиком, не ограничиваясь подтяжкой.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Артикул для заказа — KADAMM ГМ-2Х2-1000/3000-SMA, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ГМ-2Х2-1000/3000-SMA могут уточняться без уведомления.
Поставляем Гибридный мост КАДАММ ГМ-2Х2-1000/3000-SMA — 1000–3000 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
