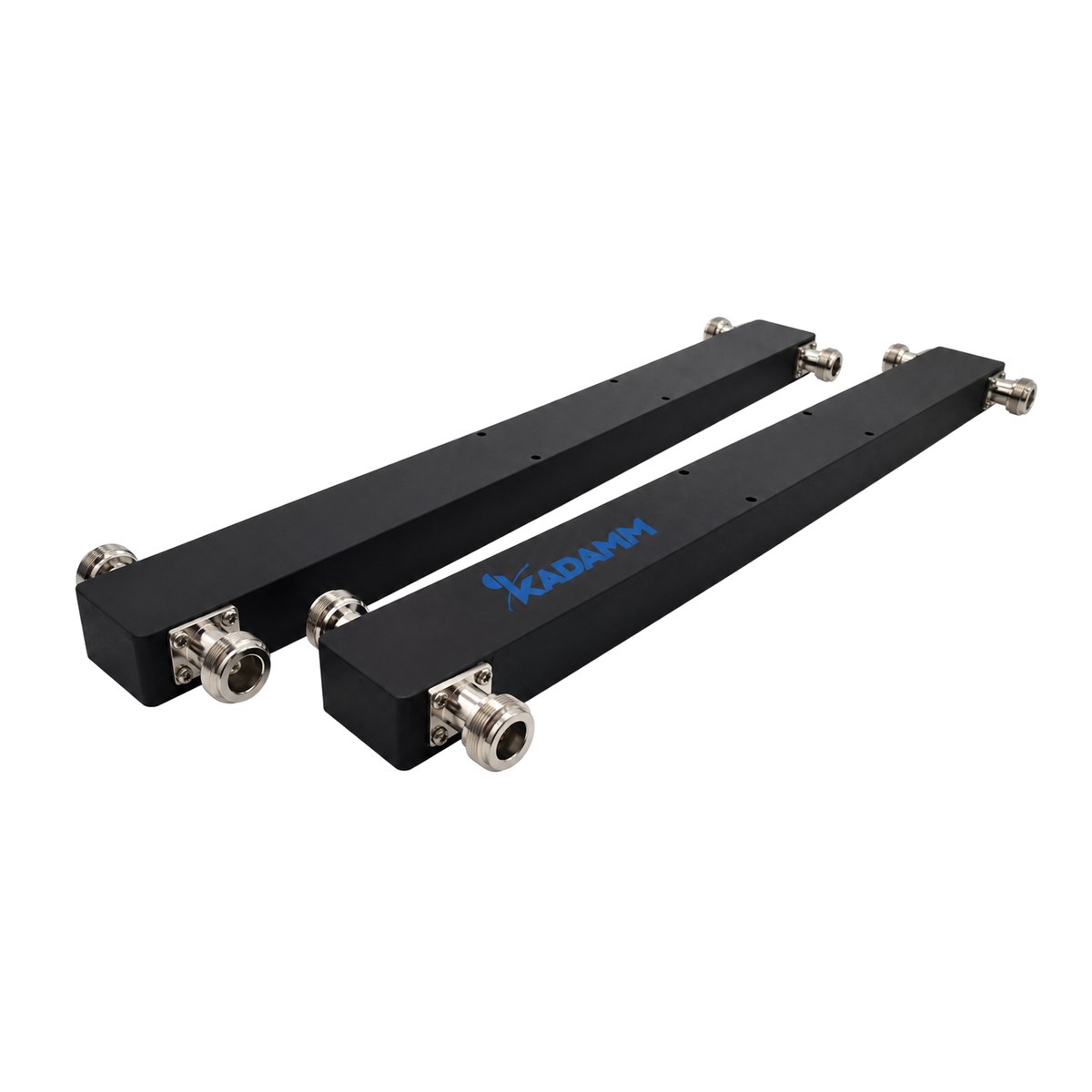

Гибридный мост 136–174 МГц: 100 Вт, N (розетка).
KADAMM ГМ-2Х2-136/174-N — гибридный мост 3 дБ, полоса 136–174 МГц. Основные данные: вносимое ослабление не более 3,8 дБ; развязка не менее 24 дБ; КСВН не более 1,25; мощность до 100 Вт; соединители — N (розетка).
Гибридный мост 3 дБ — четырёхполюсник с двумя входами и двумя выходами (здесь — 2 входа и 2 выхода). Сигнал с любого входа делится между выходами поровну, со сдвигом фаз 90° (квадратурный мост) или 180°, а второй вход от него развязан — развязка не менее 24 дБ. Так два передатчика работают на две антенны или общую линию, не влияя друг на друга.
Деление пополам — это 3 дБ по определению (10·lg 2 ≈ 3,01 дБ): каждая несущая приходит на каждый выход с половиной мощности. Вносимое ослабление моста — это потери сверх деления: не более 3,8 дБ. Если используется один выход, а второй закрыт согласованной нагрузкой, каждая несущая теряет 3 дБ — плата за объединение передатчиков одной полосы.
Сопряжение с трактом: КСВН не более 1,25 — от входа отражается не более 1 % падающей мощности; волновое сопротивление 50 Ом; допустимая мощность 100 Вт; соединители — N (розетка). Пол соединителя (вилка или розетка) указан в обозначении; ответная часть кабельной сборки должна быть того же типа, без промежуточных переходников.
| Параметр | Значение |
|---|---|
| Рабочая полоса | 136–174 МГц |
| Мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | ≤ 3,8 дБ |
| Развязка / подавление | ≥24 дБ |
| КСВН | ≤ 1,25 |
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
| Артикул | Входов × выходов | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ГМ-2Х2-136/174-N | 2 × 2 | 136–174 | 100 Вт | ≤ 1,25 | — | N (розетка) |
Параметры, не указанные в таблице, — уточняйте у менеджера.
Гибридный мост ставят там, где нужно объединить два сигнала одной полосы или разных операторов без частотной селекции: на входе DAS, перед антеннами многооператорских систем, в схемах сложения передатчиков, в измерительных стендах.
Мост 2×2 позволяет подать оба сигнала на две антенны или две ветви распределительной сети — тогда потерь на нагрузке нет; мосты 3×3 и 4×4 строят на тех же принципах для большего числа входов и выходов.
Полоса. Все частоты систем — внутри 136–174 МГц.
Схема. Два выхода в работе — без потерь на нагрузке; один выход — на втором нагрузка и 3 дБ на каждую несущую.
Соединители. N (розетка) — ответная часть того же типа, без переходников.
Изделие выбранного исполнения.
| Параметр | ГМ-2Х2-136/174-N | ФП-2200/2400-SMA | НО-2000/4000 | ПЗФ-1985/2106-N | ФП-2500/2700-SMA | МП-2-500+2800 | ФП-1920/2710-N |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 136–174 МГц | 2200–2400 МГц | 2000–4000 МГц | 1985–2106 / 2175–2298 МГц | 2500–2700 МГц | 80–960 / 1695–3900 МГц | 1920–2710 МГц |
| Тип | гибридный мост | полосовой фильтр | направленный ответвитель | заграждающий фильтр | полосовой фильтр | мультиплексор | полосовой фильтр |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Мост делит мощность каждого входа поровну между двумя выходами — это его принцип работы, а не потери в материале. Если оба выхода работают на антенны или ветви сети, мощность используется полностью; если второй выход закрыт нагрузкой, половина мощности каждой несущей рассеивается в ней.
Сверх этих 3 дБ мост вносит небольшое собственное ослабление — не более 3,8 дБ. Когда объединяют сигналы разных полос, выгоднее частотно-избирательный комбайнер: у него нет потерь на деление. Для двух операторов одной полосы мост с двумя рабочими выходами — решение без потерь на нагрузке.
Неиспользуемый порт нельзя оставлять открытым: отражение от него возвращается в тракт, ухудшает КСВН и нарушает деление мощности и развязку. На свободный порт ставят согласованную нагрузку того же типа соединителя, рассчитанную на мощность, которая может на него попасть.
Для систем с несколькими несущими нагрузку берут с низкой интермодуляцией — того же класса, что и само устройство. Нагрузки KADAMM с нужными соединителями и мощностью подберём вместе с устройством. Перед отключением ветви сети её порт тоже закрывают нагрузкой, а не оставляют открытым.
Допустимая мощность — 100 Вт. Если через устройство идут несколько несущих, в этот предел должна укладываться их суммарная средняя мощность, а пиковая мощность при совпадении фаз несущих может быть заметно выше средней — запас закладывают именно на неё.
Предел относится к согласованному тракту: при большом КСВН нагрузки часть мощности возвращается и нагревает элементы. Поэтому свободные порты закрывают согласованными нагрузками, а КСВН линии проверяют после монтажа. В аппаратных без кондиционирования запас по мощности увеличивают.
Соединители — N (розетка). Ответную часть кабельной сборки берут того же типа и противоположного пола: к розетке — вилку. Переходники между типами в тракте нежелательны: каждый добавляет вносимое ослабление, отражение и ещё одну точку, где растёт интермодуляция.
Соединители затягивают моментным ключом с усилием, рекомендованным для своего типа, без перекоса кабеля; на улице соединения защищают термоусадкой или лентой. Подберём кабельные сборки KADAMM с нужными соединителями и длиной. Если соединитель изношен или повреждён, его меняют целиком, не ограничиваясь подтяжкой.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Артикул для заказа — KADAMM ГМ-2Х2-136/174-N, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ГМ-2Х2-136/174-N могут уточняться без уведомления.
Поставляем Гибридный мост КАДАММ ГМ-2Х2-136/174-N — 136–174 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
