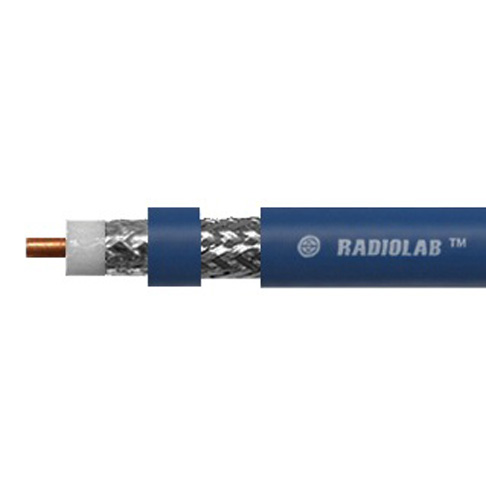

Коаксиальный кабель Radiolab 8D-FB CCA\TCCA PVC (blue) (Радиолаб)

Name: Коаксиальный кабель Radiolab 8D-FB CCA\TCCA PVC (blue) (Радиолаб)
Brand: Radiolab
SKU: 15307
Price: 358.74 RUB
Availability: InStock

Код: 15307

$Коаксиальный кабель Radiolab 8D-FB CCA\TCCA PVC (blue) (Радиолаб)$

Коаксиальный кабель Radiolab 8D-FB CCA-TCCA PVC (blue) (Радиолаб)_1

Инструкция Коаксиальный кабель Radiolab 8D-FB CCA-TCCA PVC (blue) (Радиолаб)

Производитель:
Radiolab

Все товары бренда

Только оригинальные
товары бренда

358 ₽

с НДС

Добавить в корзину

Количество

шт

Звоните:

+7 495 109 02 08

Пишите: sales@bbrc.ru

RADIOLAB · Серия 8D-FB

Radiolab 8D-FB CCA/TCCA PVC (blue) — экономный магистральный 50-омный кабель с CCA-жилой

Магистральный 50-омный коаксиал JIS внешним Ø 11,1 мм. Центральная жила 2,6 мм из омеднённого алюминия (CCA — Copper Clad Aluminum), вспененный полиэтилен (FPE), двойной экран DF + плотная оплётка TC 93 %. Внешняя оболочка PVC синяя. Экономный вариант 8D-FB PVC с цельномедной жилой — ниже стоимость, чуть выше затухание на низких частотах.

Магистральный коаксиал 50 Ом · 8D-FB CCA-жила (эконом) PVC blue

50 ± 2 Ом

Импеданс

11,1 мм

Внешний Ø

2,6 мм

Жила (CCA)

83 пФ/м

Погонная ёмкость

21 дБ

Затух. 1,8 ГГц / 100 м

Эконом

Класс

О модели

8D-FB CCA/TCCA PVC — экономная версия магистрального 8D-FB с центральной жилой из омеднённого алюминия (CCA — Copper Clad Aluminum). Это технологический приём, позволяющий снизить стоимость и вес кабеля при сохранении ВЧ-характеристик: на высоких частотах ток течёт по поверхности проводника (скин-эффект), а поверхность медная — ВЧ-параметры практически не страдают. Различия появляются на низких частотах (КВ, нижний УКВ), где ток распределён по всему сечению проводника — там потери у CCA немного выше. Все остальные параметры идентичны 8D-FB с цельномедной жилой: внешний Ø 11,1 мм, FPE-диэлектрик 7,5 мм, экран DF + оплётка TC 93 %, PVC синяя оболочка. Подходит для проектов с ограниченным бюджетом, где приемлемо незначительное увеличение потерь.

CCA-жила — разумный компромисс для массовых проектов: на LTE-частотах (1,8–2,5 ГГц) разница в потерях с цельномедным аналогом составляет ~5–10 %, тогда как стоимость кабеля заметно ниже.

Ключевые преимущества

Экономия 15–25 % по стоимости CCA-жила существенно дешевле сплошной меди при близких ВЧ-характеристиках на частотах GSM / LTE / Wi-Fi.

Меньший вес Алюминий легче меди в 3 раза — кабель проще монтируется на высоте и меньше нагружает крепёж.

Плотная оплётка TC 93 % + фольга DF Экранировка идентична цельномедному варианту — алюминиевая жила не ухудшает помехозащищённость.

Технические характеристики

Электрические характеристики
Импеданс	50 ± 2 Ом
Погонная ёмкость	83 пФ/м
Коэффициент укорочения	1,23

Конструкция
Центральная жила	2,6 мм, омеднённый алюминий (CCA / TCCA)
Диэлектрик	7,5 мм, вспененный полиэтилен (FPE)
Основной экран	Двухсторонняя алюминиевая фольга (DF), 100 %
Оплётка	24 × 7 × 0,16 мм, лужёная медь (TC), 93 %
Внешняя оболочка	Поливинилхлорид (PVC), синий
Внешний диаметр	11,1 мм

Сравнение с похожими моделями

Параметр	8D-FB CCA PVC ◀	8D-FB PVC (BC)	8D-FB PE (BC)	DX-1000 LITE (CCA)
Жила	2,6 мм CCA	2,6 мм BC (чистая медь)	2,6 мм BC	2,6 мм CCA
Оболочка	PVC blue	PVC blue	PE / UV	PE / UV
Прокладка	Внутри	Внутри	Снаружи	Снаружи
Стоимость	Эконом	Средняя	Средняя+	Эконом
Затух. @ 2,45 ГГц	~26 дБ	25,1 дБ	25,1 дБ	~26 дБ
Карточка	—	Смотреть→	Смотреть→	Смотреть→

Где CCA — рациональный выбор • 8D-FB CCA PVC — для массовых внутренних магистралей с ограниченным бюджетом и не критичными требованиями к минимальному затуханию.
• 8D-FB PVC (BC) — стандартный выбор с чистой медной жилой — для требовательных трасс.
• DX-1000 LITE — такой же CCA-эконом, но в УФ-стойкой PE-оболочке для уличной прокладки.

Области применения

Массовые внутренние установки

Сотовая инфраструктура с большим числом точек — экономия по бюджету проекта.

DAS / распределённые системы

Внутриобъектные антенные системы, где трассы короткие и потери не критичны.

Wi-Fi-сети больших объектов

Складские комплексы, торговые центры, бизнес-центры.

Системы PMR / TETRA

Профессиональное радио с разводкой внутри здания.

Сертификация

CE FCC RoHS ISO9001

Частые вопросы

CCA-жила — это компромисс?Да, но небольшой. На высоких частотах (GSM, LTE, Wi-Fi) ток в проводнике течёт по поверхности (скин-эффект), и поскольку поверхность омеднена — ВЧ-сопротивление почти такое же, как у сплошной меди. На постоянном токе и низких частотах разница больше, но для радиосвязи это обычно не критично.

В чём разница между CCA и TCCA?TCCA = Tin Plated Copper Clad Aluminum — CCA с дополнительным лужением (покрытие оловом). Это улучшает паяемость и стойкость к окислению точки контакта в разъёме. По ВЧ-параметрам — та же CCA.

Что значит TCCA в названии (через слэш)?Производитель указал оба варианта проводника, которые могут встречаться в этой позиции: CCA и TCCA. Это технологические варианты, выбор зависит от партии. По ТХ они эквивалентны для большинства применений.

Можно ли использовать на КВ?На КВ-частотах (до 30 МГц) разница в потерях между CCA и BC-жилами становится заметнее (порядка 15–20 %), потому что скин-слой больше. Для КВ-трактов лучше использовать 8D-FB PVC с медной жилой или RG-213.

Какие разъёмы ставить?Те же, что для обычного 8D-FB — N-112/8D NGD. Геометрия одинаковая — различие только в материале жилы. Главное при пайке — использовать активный флюс, так как алюминий под медью паяется хуже чистой меди (хотя омеднённая поверхность паяется хорошо).

8D-FB CCA и альтернативы

CCA-вариант — экономный класс. Ниже — сопоставимые позиции по применению.

8D-FB PVC (blue) — чистая медь →Базовый вариант с цельномедной жилой — для требовательных трасс.

8D-FB PE (black) — уличный →Вариант с УФ-стойкой PE-оболочкой для уличной прокладки.

DX-1000 LITE — CCA с PE →Уличный CCA-вариант — той же экономии, но в PE-оболочке.

Разъём N-112/8D NGD →Стандартный разъём для разделки 8D-FB — подходит и для CCA-версии.

Грозоразрядник N-712-Q →Защита для магистрального тракта на CCA-фидере.

Купить Radiolab 8D-FB CCA PVC

Доставка по всей России · Заводская гарантия · Русскоязычная техподдержка

Подбор комплектации → Консультация инженера → Расчёт доставки →

Характеристики:

Импеданс, Ом: 50±2
Погонная емкость, пФ/м: 84,7
Коэффициент укорочения: 1,27
Диаметр центрального проводника, мм: 2,6
Материал проводника: ССА
Диаметр диэлектрика, мм: 7,5
Материал диэлектрика: FPE
Внешний диаметр оболочки, мм: 11,1
Материал оболочки: PVC
Основной экран: DF
Плотность основного экрана, %: 100
Конфигурация оплетки, мм: 24*7*0,16
Материал оплетки, мм: ТССА
Плотность оплетки, %: 93
Минимальный радиус изгиба (однократно), мм: 28
Минимальный радиус изгиба (многократно), мм: 110
Вес кг/км: 108
Стойкость к сдавливанию, кг/мм: 0,7
Усилие на разрыв, кг: 72,4
Цвет: Синий

Поставляем Коаксиальный кабель Radiolab 8D-FB CCA\TCCA PVC (blue) (Радиолаб) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.

Все товары Radiolab Другие модели в категории: Коаксиальный кабель 50 Ом (радиочастотный)

Импеданс, Ом: 50±2
Погонная емкость, пФ/м: 84,7
Коэффициент укорочения: 1,27
Диаметр центрального проводника, мм: 2,6
Материал проводника: ССА
Диаметр диэлектрика, мм: 7,5
Материал диэлектрика: FPE
Внешний диаметр оболочки, мм: 11,1
Материал оболочки: PVC
Основной экран: DF
Плотность основного экрана, %: 100
Конфигурация оплетки, мм: 24*7*0,16
Материал оплетки, мм: ТССА
Плотность оплетки, %: 93
Минимальный радиус изгиба (однократно), мм: 28
Минимальный радиус изгиба (многократно), мм: 110
Вес кг/км: 108
Стойкость к сдавливанию, кг/мм: 0,7
Усилие на разрыв, кг: 72,4
Цвет: Синий
