Pasternack PE44668 Коаксиальный разъём SMA вилка

Код: 76133
Pasternack PE44668 Коаксиальный разъём SMA вилка

Все товары бренда
Только оригинальные
товары бренда i

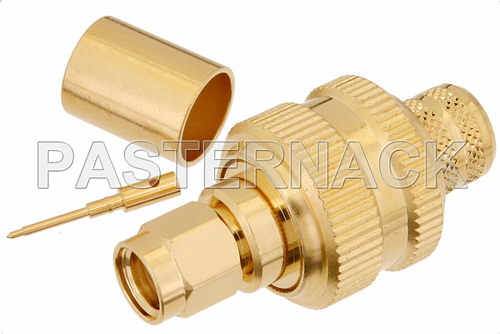

Pasternack PE44668 — коаксиальный разъём SMA вилка.

Описание

Pasternack PE44668 — коаксиальный разъём SMA вилка. Применяется для соединения элементов коаксиального тракта. Способ монтажа и совместимость с кабелем определяются конкретным исполнением разъёма.

Особенности

  • Разъём: SMA вилка
  • Волновое сопротивление: 50 Ом
  • Геометрия корпуса: прямой
  • Заделка: обжим/пайка
  • Заделка экрана/контакта: обжим/пайка

Технические характеристики Pasternack PE44668

РазъёмSMA вилка
Волновое сопротивление50 Ом
Геометрия корпусапрямой
Заделкаобжим/пайка
Заделка экрана/контактаобжим/пайка
Совместимые кабелиPE-C400, PE-B405, LMR-400, LMR-400-DB, LMR-400-UF
Рабочая частота0–12,4 ГГц
Длина44,2 мм
Масса31,75 г

Сравнение с похожими моделями

МодельРазъёмВолновое сопротивлениеГеометрия корпуса
Pasternack PE44668 — эта модельSMA вилка50 Омпрямой
Pasternack PE4400SMA вилка50 Омпрямой
Pasternack PE4005SMA вилка50 Омпрямой
Pasternack PE4037SMA вилка50 Омпрямой
Pasternack PE4213SMA вилка50 Омпрямой
Pasternack PE4402SMA вилка50 Омпрямой
Pasternack PE4405SMA вилка50 Омугловой
Pasternack PE4025SMA вилка50 Омугловой

Поставка компонентов Pasternack

Пришлите модель или артикул, требуемые интерфейсы и рабочую частоту — подберём исполнение и ответим с ценой и сроком в течение рабочего дня.

8 (495) 109-02-08 · sales@bbrc.ru

Характеристики приведены по документации производителя Pasternack на модель PE44668. Исполнение уточняйте при заказе.

Поставляем Pasternack PE44668 Коаксиальный разъём SMA вилка под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
