Излучающий коаксиальный кабель 75 Ом для расширения зоны уверенного приёма радиосигнала в закрытых пространствах: шахтах, тоннелях, подземных парковках, гостиницах, ангарах. Конструкция кабеля с регулярными прорезями в экране позволяет ему работать одновременно как фидер и как линейная антенна. Изготовлен с учётом жёстких требований к пожаро- и взрывобезопасности — изначально разработан для горнорудных шахт.

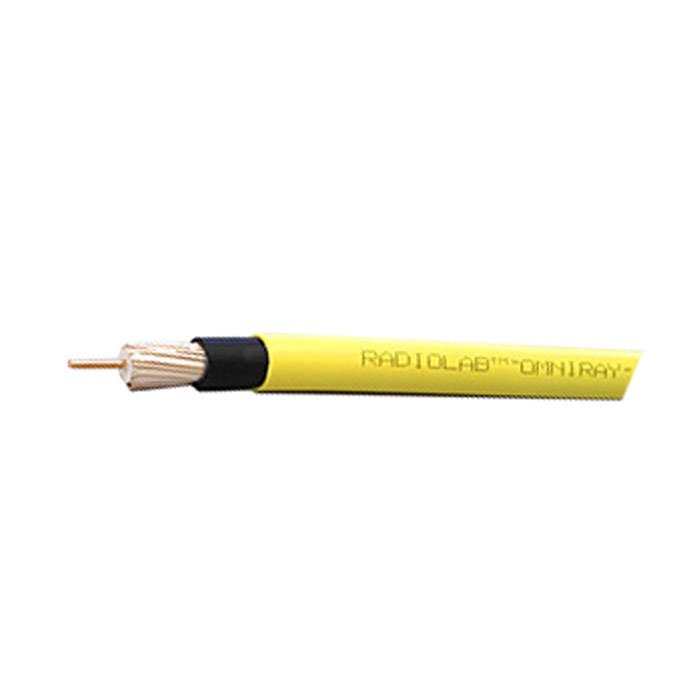

OMNIRAY LFC-2/5-75 — это излучающий (leaky) коаксиальный кабель, работающий одновременно как фидер и как протяжённая антенна. В его внешнем экране сделаны регулярные продольные прорези, через которые часть ВЧ-энергии излучается наружу по всей длине кабеля. Это создаёт равномерное радиополе вдоль трассы прокладки кабеля — то, что недостижимо точечными антеннами в закрытых пространствах. Применяется в шахтах, тоннелях, метро, подземных парковках, ангарах, гостиничных коридорах — везде, где использование обычных точечных радиоисточников приводит к образованию «слепых зон». Также применяется в системах мониторинга вдоль ограниченных зон (коридоры, лестничные марши), в системах передачи данных вдоль скоростных магистралей, на судах и буровых платформах, в системах контроля доступа (охрана периметра). Кабель изготовлен с учётом жёстких требований к пожаро- и взрывобезопасности.
| Назначение и тип | |
|---|---|
| Тип кабеля | Излучающий (leaky / radiating) |
| Импеданс | 75 Ом |
| Внешний диаметр (по индексу LFC-2/5) | ~ 25 мм (полудюйм, гофрированный экран) |
| Класс безопасности | Пожаро- и взрывобезопасное исполнение для горнорудных шахт |
| Типовые применения | |
|---|---|
| Метро и тоннели | Системы радиосвязи и беспроводной передачи данных |
| Шахты | Горнорудная радиосвязь и аварийное оповещение |
| Подземные парковки | Сотовая связь и Wi-Fi |
| Гостиницы и ангары | Расширение зоны покрытия Wi-Fi и сотовой связи |
| Системы охраны периметра | Контроль доступа вдоль линейных объектов |
| Скоростные магистрали | Системы передачи данных вдоль дорог |
| Суда и буровые платформы | Радиосвязь в условиях ограниченного радиополя |
Излучающий кабель — особый класс продукции, не сопоставимый напрямую с обычными коаксиалами. Это решение задачи распределения радиополя в закрытом пространстве.
| Параметр | OMNIRAY LFC-2/5-75 (75 Ом, излучающий) ◀ | RG-213 (50 Ом, обычный) | 10D-FB PE (50 Ом, магистральный) |
|---|---|---|---|
| Тип | Излучающий | Обычный экранированный | Обычный экранированный |
| Импеданс | 75 Ом | 50 Ом | 50 Ом |
| Излучение по длине | Контролируемое равномерное | Отсутствует (экранирован) | Отсутствует (экранирован) |
| Назначение | Тоннели, шахты, метро | Стационарные фидеры | Магистральные фидеры БС |
| Класс безопасности | Пожаро/взрывобезопасный | Стандартный | Стандартный |
| Карточка | — | Смотреть→ | Смотреть→ |
Излучающий кабель — часть подсистемы радиопокрытия закрытых пространств. Ниже — связанные компоненты.
Купить Radiolab OMNIRAY LFC-2/5-75
Доставка по всей России · Заводская гарантия · Русскоязычная техподдержка
Поставляем Radiolab OMNIRAY LFC-2/5-75 Излучающий кабель под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
