Высокочастотный разъём Andrew (Amphenol) для соединения коаксиального кабеля 7/8" с радиочастотным оборудованием. Качество интерфейса определяет КСВН и долговечность тракта.

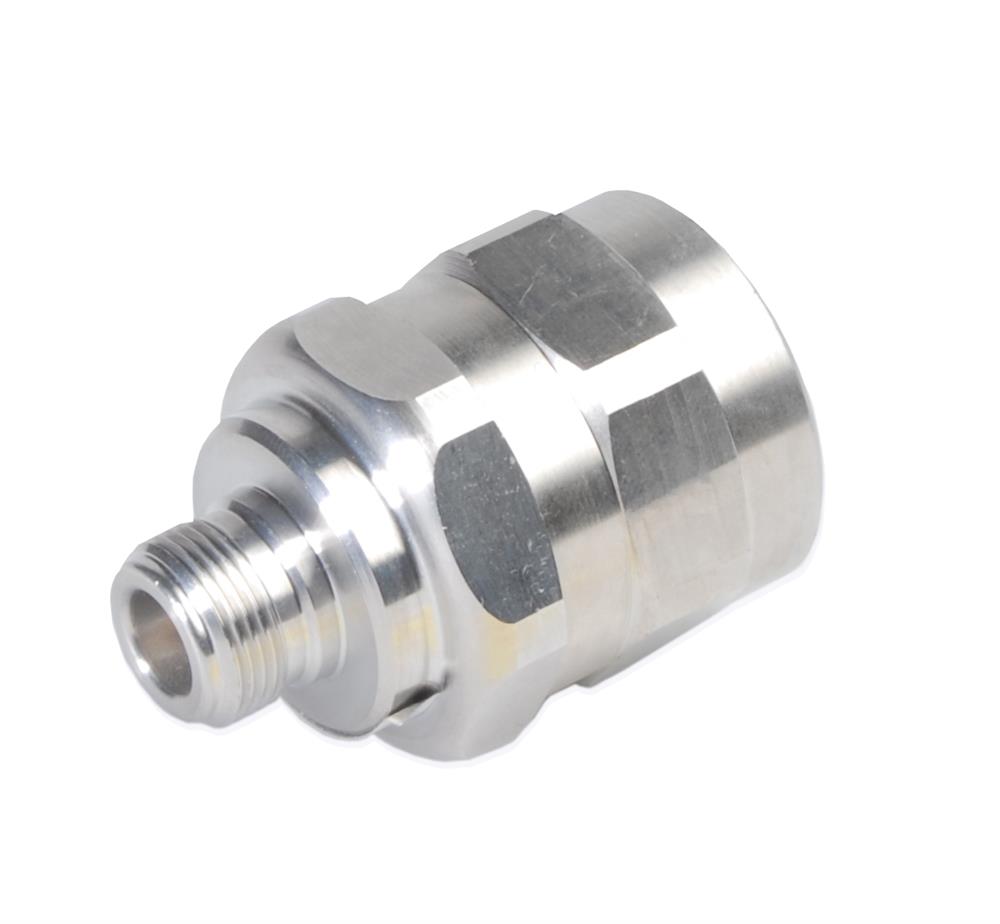

Артикул 78EZNF — фирменный разъём Andrew серии HELIAX® для коаксиального кабеля. Обеспечивает заводское качество СВЧ-соединения с подтверждёнными параметрами по 3-му интермоду, КСВН и долговечности.
| Классификация и применение | |
|---|---|
| Артикул | 78EZNF |
| Тип изделия | Wireless and radiating connector |
| Бренд / серия | EZfit® |
| Серия кабеля | AVA5-50 | AVA5-50FX | AVA5RK-50 |
| Семейство кабеля | AVA5-50 | AVA5-50FX | FXL-780 |
| Конструкция корпуса | Straight |
| Угол монтажа | Straight |
| Номинальный размер | 7/8 in |
| Интерфейс 1 | N Female |
| Покрытие центрального контакта | Silver |
| Покрытие внешнего контакта | Trimetal |
| Герметизация под давлением | No |
| Конструкция и эксплуатация | |
|---|---|
| Долговечность присоединения | 25 cycles |
| Рабочая температура | -40 °C to +85 °C |
| Коэффициент вносимых потерь | 0.05√freq (GHz) |
| Пиковая мощность | 10 kW |
| Макс. ВЧ-напряжение | 707 Vrms |
| Импеданс разъёма | 50 ohm |
| Волновое сопротивление | 50 ohm |
| Рабочий диапазон частот | 0 – 5000 MHz |
| КСВН | 1.02 (50-1000 MHz, RL 40.09 dB), 1.025 (1000-1900 MHz, RL 38.17 dB), 1.106 (3600-5000 MHz, RL 25.96 dB) |
| Долговечность интерфейса | 500 cycles |
| Защита при погружении | IP68 (1 m, mated) |
| Защита от струй воды | IP66 (mated) |
| Масса нетто | 135.54 g | 0.299 lb |
| Соответствие | ISO 9001:2015, REACH-SVHC, ROHS, UK-ROHS |
Гарантия
12 месяцев от поставщика
При соблюдении условий монтажа и эксплуатации Andrew.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Andrew 78EZNF
Доставка по всей России · Гарантия 12 месяцев · Русскоязычная техподдержка
Поставляем Разъем Andrew 78EZNF N-типа под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
