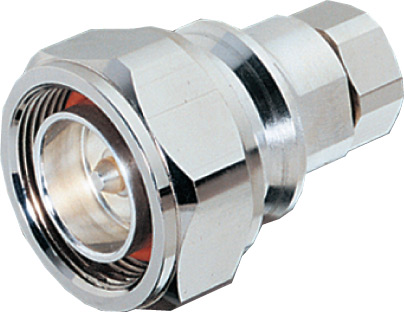

Прямой 7-16 DIN Male разъём для серии FSJ4-50B. Crush-flare крепление, Captivated центральный контакт. IMD3 −120 дБм, peak 15,6 кВт, IP66 / IP68. Для высокомощных и PIM-критичных трактов на гибком 1/2" кабеле.
F4PDMV2-C — 7-16 DIN Male разъём для гибкого FSJ4-50B. Сочетает гибкость супер-флекса с повышенной мощностью 7-16 DIN интерфейса (peak 15,6 кВт vs 10 кВт у N-варианта). IMD3 −120 дБм — лучший в FSJ4-семействе. Применяется в PIM-критичных сотах с гибким фидером и в высокомощных РРЛ-трактах.
| Общие характеристики | |
|---|---|
| Брэнд | HELIAX® |
| Серия кабеля | FSJ4-50B · FSJ4RK-50B |
| Интерфейс | 7-16 DIN Male |
| Корпус | Прямой |
| Крепление внешнего контакта | Crush-flare |
| Покрытие внешнего контакта | Trimetal |
| Крепление центрального контакта | Captivated |
| Покрытие центрального контакта | Silver |
| Длина · Диаметр | 50,04 мм · 34,54 мм |
| Масса | 136,08 г |
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ом |
| Рабочий диапазон частот | 0−7500 МГц |
| Average Power @ 900 МГц | 1,0 кВт |
| Peak Power | 15,6 кВт |
| RF Operating Voltage | 884 Vrms |
| DC Test Voltage | 2500 В |
| IMD3 @ 910 МГц | −120 дБм (2 × +43 дБм) |
| Shielding Effectiveness | −110 дБ |
| Inner Contact Resistance, max | 0,8 мОм |
| Outer Contact Resistance, max | 1,5 мОм |
| VSWR / Return Loss по диапазонам | |
|---|---|
| 0−2200 МГц | VSWR 1,032 · RL 36,06 дБ |
| 2200−2700 МГц | VSWR 1,046 · RL 32,96 дБ |
| 2700−3000 МГц | VSWR 1,052 · RL 31,92 дБ |
| Механические характеристики | |
|---|---|
| Connector Retention Tensile Force | 889,64 Н (200 lbf) |
| Connector Retention Torque | 5,42 Н·м (48 in·lb) |
| Coupling Nut Proof Torque | 24,86 Н·м (220 in·lb) |
| Coupling Nut Retention Force | 1000,85 Н (225 lbf), MIL-C-39012C-3.25 |
| Insertion Force | 200,17 Н (45 lbf), IEC 61169-1:15.2.4 |
| Interface Durability | 500 циклов (IEC 61169-4:9.5) |
| Условия эксплуатации | |
|---|---|
| Рабочая температура | −55…+85 °C |
| Защита от струй воды | IP66 (IEC 60529:2001, mated) |
| Защита от погружения | IP68 (1 м × 24 ч, mated) |
| Термоудар | MIL-STD-202, Method 107 |
| Коррозия | MIL-STD-1344A, Method 1001.1 |
