ANDREW/COMMSCOPE · Серия HELIAX

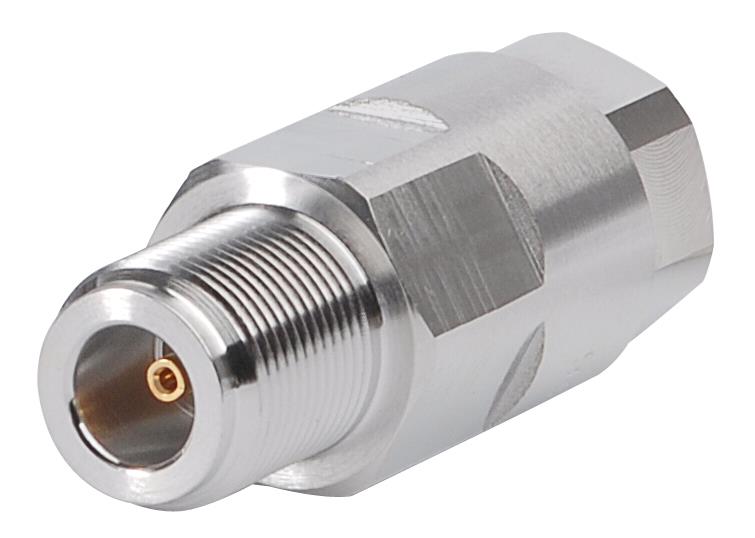

Разъём Andrew F4PNF-C — N Female прямой для кабеля FSJ4-50B 1/2"
Прямой N Female разъём для серии FSJ4-50B. Self-flare крепление, Captivated центральный контакт. IMD3 −120 дБм, peak 10 кВт, рабочий диапазон до 12 ГГц, IP66 / IP68. Дополняет F4PNMV2-HC: парный N Female для гибкого 1/2" кабеля.
HELIAX
N Female
Self-flare
IP66 / IP68
FSJ4-50B 1/2"
−120 дБм
IMD3 @ 910 МГц
10 кВт
Peak Power
0−12 ГГц
Рабочий диапазон
0,6 кВт
Avg @ 900 МГц
500 циклов
Износ интерфейса
95,26 г
Масса
О модели
F4PNF-C — N Female разъём для серии FSJ4-50B. Парный к F4PNMV2-HC (Male прямой). Применяется на одном конце шлейфа FSJ4-50B, когда требуется Female-интерфейс — например, для подключения к Male-порту приёмопередатчика или антенны. Расширенный рабочий диапазон до 12 ГГц.
IMD3 −120 дБм @ 910 МГц — на 4 дБм лучше, чем у F4NR-HC и F4PNMV2-HC. Это связано с Self-flare креплением, оптимизированным для пенополиэтиленового диэлектрика FSJ4-50B.
Ключевые преимущества
IMD3 −120 дБм @ 910 МГц
Лучший показатель IMD3 в FSJ4-семействе при стандартной мощности 10 кВт peak.
До 12 ГГц
Расширенный диапазон через Ku-полосу. Подходит для микроволновых трактов.
Self-flare + Captivated
Стандартное надёжное сочетание для FSJ4-серии.
IP66 + IP68 mated
Полная защита по IEC 60529:2001. Для уличной установки.
Что означают стандарты защиты
FSJ4-50B
Гибкий 1/2" коаксиал Andrew с пенополиэтиленовым диэлектриком.
Self-flare
Метод крепления внешнего контакта: оплётка раздаётся в стороны самим разъёмом при затяжке.
Captivated
Центральный контакт зафиксирован в корпусе разъёма и не может быть утерян при разборке.
Trimetal
Трёхслойное покрытие (медь → никель → олово/серебро), сочетающее проводимость и коррозионную стойкость.
IMD3 (3rd Order IMD)
Уровень интермодуляционных искажений 3-го порядка — ключевой параметр PIM-производительности разъёма.
IP66
По IEC 60529: полная защита от пыли + защита от мощных струй воды.
IP68
По IEC 60529: полная защита от пыли + длительное погружение в воду.
MIL-C-39012C
Военный стандарт США на ВЧ-разъёмы, методы испытаний по которому применяются Andrew для верификации.
IEC 61169-16
Международный стандарт на N-интерфейс и методики проверки соединителей.
Технические характеристики
| Общие характеристики | |
|---|---|
| Брэнд | HELIAX® |
| Серия кабеля | FSJ4-50B · FSJ4RK-50B |
| Интерфейс | N Female |
| Корпус | Прямой |
| Крепление внешнего контакта | Self-flare |
| Покрытие внешнего контакта | Trimetal |
| Крепление центрального контакта | Captivated |
| Покрытие центрального контакта | Silver |
| Длина · Диаметр | 53,09 мм · 22,1 мм |
| Масса | 95,26 г |
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ом |
| Рабочий диапазон частот | 0−12000 МГц |
| Average Power @ 900 МГц | 0,6 кВт |
| Peak Power | 10 кВт |
| RF Operating Voltage | 707 Vrms |
| DC Test Voltage | 2000 В |
| IMD3 @ 910 МГц | −120 дБм (2 × +43 дБм) |
| Shielding Effectiveness | −110 дБ |
| Inner Contact Resistance, max | 2 мОм |
| Outer Contact Resistance, max | 0,3 мОм |
| VSWR / Return Loss по диапазонам | |
|---|---|
| 0−1000 МГц | VSWR 1,032 · RL 36,06 дБ |
| 1000−2300 МГц | VSWR 1,052 · RL 31,92 дБ |
| 2300−3000 МГц | VSWR 1,074 · RL 28,95 дБ |
| 3000−4000 МГц | VSWR 1,173 · RL 21,98 дБ |
| 4000−8000 МГц | VSWR 1,38 · RL 16,00 дБ |
| 8000−10200 МГц | VSWR 1,50 · RL 14,00 дБ |
| Механические характеристики | |
|---|---|
| Connector Retention Tensile Force | 889,64 Н (200 lbf) |
| Connector Retention Torque | 5,42 Н·м (48 in·lb) |
| Insertion Force | 66,72 Н (15 lbf), MIL-C-39012C-3.12, 4.6.9 |
| Interface Durability | 500 циклов (IEC 61169-16:9.5) |
| Mechanical Shock | MIL-STD-202F, Method 213B, Test Cond. C |
| Условия эксплуатации | |
|---|---|
| Рабочая температура | −55…+85 °C |
| Защита от струй воды | IP66 (IEC 60529:2001, mated) |
| Защита от погружения | IP68 (1 м × 24 ч, mated) |
| Термоудар | MIL-STD-202, Method 107 |
| Коррозия | MIL-STD-1344A, Method 1001.1 |
Области применения
Парный jumper к F4PNMV2-HC
Когда требуется Female на одном конце и Male на другом — F4PNF-C + F4PNMV2-HC.
Подключение к антеннам с Male-портами
Прямое подключение N Female к Male-выходу антенны без переходников.
РРЛ-секции до 12 ГГц
Микроволновые тракты с переходом FSJ4-50B на различные ответные части.
Резервные тракты с переменной конфигурацией
Шкафы, где меняется направление подключения — нужен Female-разъём вместо Male.
Монтаж и настройка
- 1Разделать FSJ4-50B по фирменному шаблону Andrew.
- 2Очистить торец центрального проводника от заусенцев.
- 3Установить Self-flare на оплётку. Корпус раздаст оплётку при затяжке.
- 4Затянуть Coupling Nut моментом 5,42 Н·м.
- 5Проверить визуально посадку O-ring и отсутствие смазки на металлических поверхностях.
- 6Для PIM-критичных приложений — провести IMD3-тест сборки.
Сертификация
CE
FCC
RoHS
ISO9001
Частые вопросы
Чем F4PNF-C отличается от F4PNMV2-HC?F4PNF-C — Female прямой, F4PNMV2-HC — Male прямой. Это парные разъёмы той же серии FSJ4-50B. Применяются на разных концах одного шлейфа: один Female, другой Male.
Почему IMD3 у F4PNF-C (−120 дБм) лучше, чем у F4NR-HC (−116 дБм)?F4PNF-C использует Self-flare крепление, оптимизированное для пенополиэтиленового диэлектрика FSJ4-50B. F4NR-HC использует Self-flare той же серии, но угловое исполнение даёт менее идеальную геометрию контакта. Прямой разъём F4PNF-C может давать на 4 дБм лучший IMD3.
Можно ли установить F4PNF-C на другой кабель?Нет. F4PNF-C рассчитан исключительно на кабельную семью FSJ4-50B (а также FSJ4RK-50B). Установка на несовместимый кабель (LDF4-50A, FSJ1-50A, FSJ2-50) физически возможна, но даёт катастрофический PIM, плохой VSWR и в большинстве случаев — механическое повреждение оплётки. Для каждого размера и типа кабеля у Andrew/CommScope есть свой разъём.
Можно ли использовать F4PNF-C на частотах выше 12 ГГц?Datasheet ограничивает рабочий диапазон 0−12 ГГц. На 8000−10200 МГц VSWR уже 1,38−1,50, что предельно близко к нерабочему уровню. Для более высоких частот используйте F1PNM-HF (до 18 ГГц на FSJ1-50A) или SMA-варианты.
Что означает IP66 + IP68 mated?Mated означает, что заявленный уровень защиты IP66 (струи воды) и IP68 (погружение 1 м на 24 ч) действует, когда разъём сочленён с ответной частью. Открытый разъём защищён по уровню исходного корпуса — для долгого хранения на улице используйте защитный колпак.
Гарантии и сервис
Гарантия
1 год от производителя
При соблюдении условий монтажа (фирменный шаблон разделки FSJ4-50B, момент затяжки 5,42 Н·м) и эксплуатации в указанном температурном диапазоне.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Читайте также
Товар
F4PNMV2-HC — F4PNMV2-HC
Прямой N Male для FSJ4-50B (1/2" супер-флекс) с Crush-flare.
Товар
F4NR-HC — F4NR-HC
Угловой N Male для FSJ4-50B. До 10,2 ГГц.
Товар
F4PDMV2-C — F4PDMV2-C 7-16 DIN
Прямой 7-16 DIN Male для FSJ4-50B. 15,6 кВт peak.
Статья
Дегидраторы Andrew/CommScope для АФУ
Обзорная статья: как выбрать между HR150, MT500D и SD-003 для защиты разъёмов и фидерных трактов от влаги.
Купить Andrew/CommScope F4PNF-C
Доставка по всей России · Гарантия 1 год · Русскоязычная техподдержка
Характеристики:
- Интерфейс N Female
- Тип корпуса Прямой
- Сопротивление соединительного разъема 50 Ом
- Рабочая полоса частот 0 - 12000 МГц
- Сопротивление кабеля 50 Ом
- Интермодуляционные искажения 3-го уровня -120 дБм на частоте 910МГц
- Метод проверки интермодуляционного искажения 3-го Две несущие по +43дБм
- Рабочее напряжение, максимальное 707 В
- Испытательное напряжение, постоянный ток 2000 В
- Сопротивление внешних контактов, максимальное 0,3 мОм
- Сопротивление внутренних контактов, максимальное 2 мОм
- Сопротивление изоляции, минимальное 5000 МОм
- Средняя мощность 0,6 кВт 900 МГц
- Пиковая мощность, максимальная 10 кВт
- Вносимые потери, стандартные 0,05 дБм
- Эффективность экранирования -110 дБ
- Осаждение внешнего контакта Трехслойный металл
- Осаждение внутреннего контакта Золото
- Надежность крепления 25 циклов
- Надежность интерфейса 500 циклов
- Усилие удержания коннектора 890 Н
- Удержание соединителя при поворотной нагрузке 5,42 Н/м
- Сила удержания соединительной гайки 1000,85 Н
- Стандарт надежности интерфейса IEC 61169-4:9.5
- Момент зажима соединительной гайки 24,86 Н
- Номинальный размер 1/2 дюйма
- Диаметр 22 мм
- Длина 53,01 мм
- Вес 95,26 г
- Рабочая температура -55 °C дo +85 °C
- Глубина погружения 1 м
- Метод испытания погружением IEC 60529:2001, IP68
- Испытания влагостойкости Погружение
- Метод испытания влагостойкости IEC 60529:2001, IP66
- Коэффициент стоячей волны (0–1000 МГц) 1,03
- Коэффициент стоячей волны (1000–2300 МГц) 1,05
- Коэффициент стоячей волны (2300–3000 МГц) 1,07
- Коэффициент стоячей волны (3000–4000 МГц) 1,17
- Коэффициент стоячей волны (4000–8000 МГц) 1,38
- Коэффициент стоячей волны (8000–102000 МГц) 1,5
Промышленное оборудование Разъем Andrew F4PNF-C N-типа от производителя Andrew поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
- Интерфейс N Female
- Тип корпуса Прямой
- Сопротивление соединительного разъема 50 Ом
- Рабочая полоса частот 0 - 12000 МГц
- Сопротивление кабеля 50 Ом
- Интермодуляционные искажения 3-го уровня -120 дБм на частоте 910МГц
- Метод проверки интермодуляционного искажения 3-го Две несущие по +43дБм
- Рабочее напряжение, максимальное 707 В
- Испытательное напряжение, постоянный ток 2000 В
- Сопротивление внешних контактов, максимальное 0,3 мОм
- Сопротивление внутренних контактов, максимальное 2 мОм
- Сопротивление изоляции, минимальное 5000 МОм
- Средняя мощность 0,6 кВт 900 МГц
- Пиковая мощность, максимальная 10 кВт
- Вносимые потери, стандартные 0,05 дБм
- Эффективность экранирования -110 дБ
- Осаждение внешнего контакта Трехслойный металл
- Осаждение внутреннего контакта Золото
- Надежность крепления 25 циклов
- Надежность интерфейса 500 циклов
- Усилие удержания коннектора 890 Н
- Удержание соединителя при поворотной нагрузке 5,42 Н/м
- Сила удержания соединительной гайки 1000,85 Н
- Стандарт надежности интерфейса IEC 61169-4:9.5
- Момент зажима соединительной гайки 24,86 Н
- Номинальный размер 1/2 дюйма
- Диаметр 22 мм
- Длина 53,01 мм
- Вес 95,26 г
- Рабочая температура -55 °C дo +85 °C
- Глубина погружения 1 м
- Метод испытания погружением IEC 60529:2001, IP68
- Испытания влагостойкости Погружение
- Метод испытания влагостойкости IEC 60529:2001, IP66
- Коэффициент стоячей волны (0–1000 МГц) 1,03
- Коэффициент стоячей волны (1000–2300 МГц) 1,05
- Коэффициент стоячей волны (2300–3000 МГц) 1,07
- Коэффициент стоячей волны (3000–4000 МГц) 1,17
- Коэффициент стоячей волны (4000–8000 МГц) 1,38
- Коэффициент стоячей волны (8000–102000 МГц) 1,5
- Рейтинг 5
