Коаксиальные разъёмы N типа получили крайне широкое применение и популярность. Имея корпус среднего размера, точную посадку, устойчивость к погодным факторам, N разъёмы снабжены надежным резьбовым ответным соединением. В большинстве применений, разъёмы могут быть использованы на частоте до 11 ГГц. Сопротивление кабельного соединения - 50 Ом. N разъёмы подходят для эластичных, полужестких и фидерных типов кабелей. Для монтажа N разъёмов используются обжим и опрессовка.
Особая конструкция оборудования, специально разработанного для изготовления разъёмов этой серии, обеспечивает превосходные показатели параметров потерь по затуханию (VSWR) и интермодуляционных искажений. Применение N разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости и условиям по защите окружающей среды. Разъёмы N типа являются средне-силовым высокочастотным решением для коаксиальных линий. Соединение торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 4 - 6 Нм |
| Коммутационная износостойкость | ≥ 500 |
Пружинящие контакты: CuBe2;
Внешний проводник: CuPb1.15Ni1(C97), CuZn39Pb3;
Стальные металлические детали: CuZn39Pb3;
Изолятор: PTFE;
Уплотнительное кольцо: силиконовая резина / неопреновая резина.
Центральный контакт: серебро поверх меди | Cu2Ag5;
Внешний проводник: белая бронза | CuSnZn3 (Telealloy) / сплав серебра Ag2CuSnZn0.5 (Optargen);
Стальные металлические детали: белая бронза | CuSnZn3 (Telealloy) / никель | Cu2Ni5.
Эксплуатация в соответствии: с изолятором PTFE
IEC 60068 - 1 40/155/21
| Параметр | Значение |
|---|---|
| Сопротивление проводников | внутренний проводник ≤ 1.5 мОм; внешний проводник ≤ 1.0 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 2.5 кВ эфф. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение | в разъёмах прямой конструкции ≥ 30.5 дБ / 1 ГГц; в разъёмах угловой конструкции ≥ 30.5 дБ / 1 ГГц |
| Рабочее напряжение | ≤ 1 кВ эфф. / 50 Гц |
| Рабочая частота | < 11 ГГц |

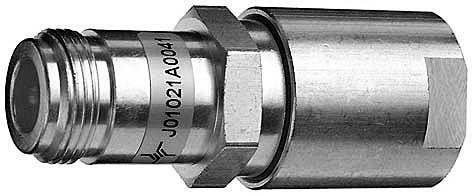

Поставляем Разъем Telegartner J01021A0045 N-типа (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
