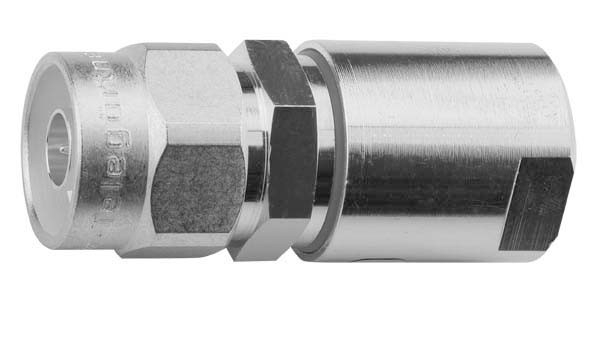

Разъем Telegartner J01020A0010 N-типа
Коаксиальные разъёмы N-типа имеют широкое применение в разных сегментах связи. Их отличает дизайн конструкции среднего размера с точной посадкой, устойчивость к погодным факторам и резьбовые ответные соединения. В большинстве коаксиальных линий N-разъёмы могут использоваться при частоте до 11 ГГц. Сопротивление кабельного соединения составляет 50 Ом. Разъёмы N-типа подходят для эластичных, полужестких и фидерных типов кабелей. Для монтажа разъёмов применяются обжим и опрессовка. Особая конструкция оборудования, разработанного для изготовления разъёмов этой серии, обеспечивает превосходные результаты по параметрам потерь по затуханию (VSWR) и интермодуляционных искажений.
Применение N-разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости и условиям защиты окружающей среды. Разъёмы являются средне-силовым высокочастотным решением для коаксиальных линий. Соединение торцевого уплотнения для N-разъёмов между штекером и гнездом соответствует классу защиты IP68.
Механические характеристики
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 4 - 6 Нм |
| Коммутационная износостойкость | ≥ 500 |
Материалы:
Покрытие:
Климатические характеристики
Эксплуатация в соответствии с изолятором PTFE по стандарту IEC 60068 - 1: 40/155/21.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление проводников: | |
| внутренний проводник | ≤ 1.5 мОм |
| внешний проводник | ≤ 1.0 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 2.5 кВ эфф. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение: | |
| в разъёмах прямой конструкции | ≥ 30.5 дБ / 1 ГГц |
| в разъёмах угловой конструкции | ≥ 30.5 дБ / 1 ГГц |
| Рабочее напряжение | ≤ 1 кВ эфф. / 50 Гц |
| Рабочая частота | < 11 ГГц |
Поставляем Разъем Telegartner J01020A0010 N-типа (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
