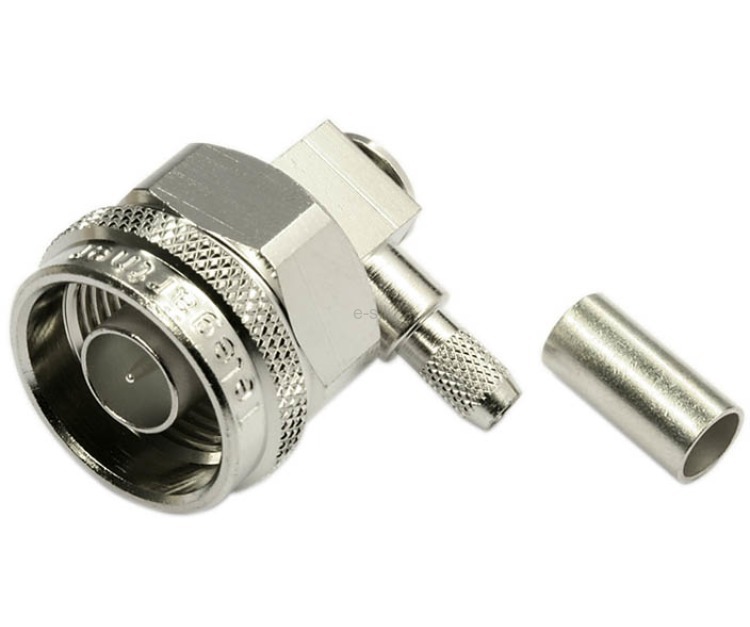

Разъем Telegartner J01020A0039 N-типа
Кабельный угловой разъём N · 50 Ом штекер | обжим /ц. контакт - пайка.
Коаксиальные разъёмы N-типа имеют широкое применение в разных сегментах связи, благодаря дизайну конструкции среднего размера с точной посадкой, устойчивости к погодным факторам и резьбовым ответным соединениям. В большинстве коаксиальных линий, N разъёмы могут быть использованы при частоте до 11 ГГц. Сопротивление кабельного соединения - 50 Ом. Разъёмы N-типа подходят для эластичных, полужестких и фидерных типов кабеля. Для монтажа разъёмов используются обжим и опрессовка. Особая конструкция оборудования, разработанного для изготовления разъёмов этой серии, приводит к превосходным результатам параметров потерь по затуханию (VSWR) и интермодуляционных искажений.
Применение N разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости и условиям по защите окружающей среды. Разъёмы являются средне-силовым высокочастотным решением для коаксиальных линий. Соединение торцевого уплотнения для N разъёмов между штекером и гнездом соответствует классу защиты IP68.
| Механические характеристики | Значение |
|---|---|
| Рекомендуемый момент затяжки | 4 - 6 Нм |
| Коммутационная износостойкость | ≥ 500 |
Материалы:
Покрытие:
| Климатические характеристики | Значение |
|---|---|
| Эксплуатация в соответствии | с изолятором PTFE, IEC 60068 - 1, 40/155/21 |
| Электрические характеристики | Значение |
|---|---|
| Сопротивление проводников: | |
| Внутренний проводник | ≤ 1.5 мОм |
| Внешний проводник | ≤ 1.0 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 2.5 кВ эффект./50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение: | |
| В разъёмах прямой конструкции | ≥ 30.5 дБ / 1 ГГц |
| В разъёмах угловой конструкции | ≥ 30.5 дБ / 1 ГГц |
| Рабочее напряжение | ≤ 1 кВ эффект./50 Гц |
| Рабочая частота | < 11 ГГц |
Технические характеристики
Поставляем Разъем Telegartner J01020A0039 N-типа (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
