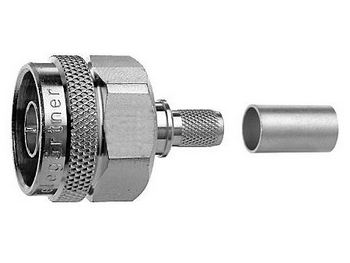

Разъем Telegartner J01020A0110 N-типа
Кабельный разъём N · 50 Ом штекер | обжим.
Коаксиальные разъёмы N-типа имеют широкое применение в разных сегментах связи, благодаря дизайну конструкции среднего размера с точной посадкой, устойчивости к погодным факторам и резьбовым ответным соединениям. В большинстве коаксиальных линий N разъёмы могут быть использованы при частоте до 11 ГГц. Сопротивление кабельного соединения - 50 Ом. Разъёмы N-типа подходят для эластичных, полужестких и фидерных типов кабеля. Для монтажа разъёмов используются обжим и опрессовка.
Особая конструкция оборудования, разработанного для изготовления разъёмов этой серии, приводит к превосходным результатам параметров потерь по затуханию (VSWR) и интермодуляционных искажений. Применение N разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости и условиям по защите окружающей среды. Разъёмы являются средне-силовым высокочастотным решением для коаксиальных линий. Соединение торцевого уплотнения для N разъёмов между штекером и гнездом соответствует классу защиты IP68.
Механические характеристики
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 4 - 6 Нм |
| Коммутационная износостойкость | ≥ 500 |
| Материалы | пружинящие контакты, внешний проводник, стальные металлические детали, изолятор, уплотнительное кольцо |
| Материалы (подробно) | CuBe2; CuPb1.15Ni1(C97); CuZn39Pb3; PTFE; силиконовая резина / неопреновая резина |
| Покрытие | центральный контакт, внешний проводник, стальные металлические детали |
| Покрытие (подробно) | серебро поверх меди | Cu2Ag5; белая бронза | CuSnZn3 (Telealloy) / сплав серебра Ag2CuSnZn0.5 (Optargen); никель | Cu2Ni5 |
Климатические характеристики
Эксплуатация в соответствии с изолятором PTFE: IEC 60068 - 1, 40/155/21
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление проводников | внутренний проводник ≤ 1.5 мОм, внешний проводник ≤ 1.0 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 2.5 кВ эфф. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение | в разъёмах прямой конструкции ≥ 30.5 дБ / 1 ГГц; в разъёмах угловой конструкции ≥ 30.5 дБ / 1 ГГц |
| Рабочее напряжение | ≤ 1 кВ эфф. / 50 Гц |
| Рабочая частота | < 11 ГГц |
Технические характеристики
| Параметр | Значение |
|---|---|
| Группа/стандарт | RG-214/U |
| Структура | a= 36.5, b= 14.5 | обжим- N01003D1274 |
| Вес | 32 г |
