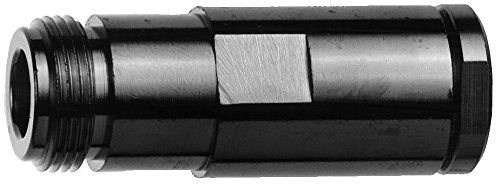

Разъем Telegartner J01021H1076 N-типа
Кабельный разъем N-типа (50 Ом) представляет собой гнездо, выполненное в форме муфты с закруткой. Коаксиальные разъемы N-типа находят широкое применение в различных сегментах связи благодаря своему среднему размеру, высокой точности посадки, устойчивости к погодным условиям и резьбовым соединениям.
В большинстве коаксиальных линий N-разъемы могут использоваться при частотах до 11 ГГц. Сопротивление кабельного соединения составляет 50 Ом. Эти разъемы подходят для эластичных, полужестких и фидерных типов кабелей. Для монтажа разъемов применяются обжим и опрессовка. Особая конструкция оборудования, предназначенного для производства разъемов данной серии, обеспечивает отличные параметры потерь по затуханию (VSWR) и интермодуляционных искажений.
Применение N-разъемов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости и условий защиты окружающей среды. Разъемы являются средне-силовым высокочастотным решением для коаксиальных линий. Соединение торцевого уплотнения для N-разъемов между штекером и гнездом соответствует классу защиты IP68.
Механические характеристики
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 4 - 6 Нм |
| Коммутационная износостойкость | ≥ 500 |
Материалы:
Покрытие:
Климатические характеристики
Эксплуатация в соответствии с изолятором PTFE по стандарту IEC 60068 - 1 (40/155/21)
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление проводников | внутренний проводник: ≤ 1.5 мОм внешний проводник: ≤ 1.0 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 2.5 кВ эффект. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение | в разъёмах прямой конструкции: ≥ 30.5 дБ / 1 ГГц в разъёмах угловой конструкции: ≥ 30.5 дБ / 1 ГГц |
| Рабочее напряжение | ≤ 1 кВ эффект. / 50 Гц |
| Рабочая частота | < 11 ГГц |
Технические характеристики
| Параметр | Значение |
|---|---|
| Группа/стандарт | RG-213/U | RG-214/U | Belden 9880 |
| Структура | MIL UG-23/U |
| Вес | 53 г |
Поставляем Разъем Telegartner J01021H1076 N-типа (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
