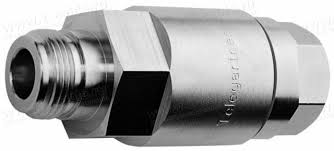

Разъем Telegartner J01020H0141 N-типа
Разъем N кабельный, штекер, 50 Ом, SIMFix ST. Коаксиальные разъёмы N-типа имеют широкое применение в разных сегментах связи, благодаря дизайну конструкции среднего размера с точной посадкой, устойчивости к погодным факторам и резьбовым ответным соединениям. В большинстве коаксиальных линий, N разъёмы могут быть использованы при частоте до 11 ГГц. Сопротивление кабельного соединения - 50 Ом. Разъёмы N-типа подходят для эластичных, полужестких и фидерных типов кабеля. Для монтажа разъёмов используются обжим и опрессовка.
Особая конструкция оборудования, разработанного для изготовления разъёмов этой серии, приводит к превосходным результатам параметров потерь по затуханию (VSWR) и интермодуляционных искажений. Применение N разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости и условиям по защите окружающей среды. Разъёмы являются средне-силовым высокочастотным решением для коаксиальных линий. Соединение торцевого уплотнения для N разъёмов между штекером и гнездом соответствует классу защиты IP68.
| Механические характеристики | Значение |
|---|---|
| Рекомендуемый момент затяжки | 4 - 6 Нм |
| Коммутационная износостойкость | ≥ 500 |
| Материалы | Тип |
|---|---|
| Пружинящие контакты | CuBe2 |
| Внешний проводник | CuPb1.15Ni1(C97) |
| Стальные металлические детали | CuZn39Pb3 |
| Изолятор | PTFE |
| Уплотнительное кольцо | Силиконовая резина / Неопреновая резина |
| Покрытие | Тип |
|---|---|
| Центральный контакт | Серебро поверх меди | Cu2Ag5 |
| Внешний проводник | Белая бронза | CuSnZn3 (Telealloy) |
| Стальные металлические детали | Никель | Cu2Ni5 |
| Климатические характеристики | Значение |
|---|---|
| Эксплуатация в соответствии | IEC 60068 - 1 (40/155/21) |
| Электрические характеристики | Значение |
|---|---|
| Сопротивление проводников | Внутренний проводник ≤ 1.5 мОм | Внешний проводник ≤ 1.0 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 2.5 кВ эфф. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение | ≥ 30.5 дБ / 1 ГГц (в разъёмах прямой конструкции) | ≥ 30.5 дБ / 1 ГГц (в разъёмах угловой конструкции) |
| Рабочее напряжение | ≤ 1 кВ эфф. / 50 Гц |
| Рабочая частота | < 11 ГГц |
Технические характеристики
| Группа/стандарт | G21(1/2'') |
|---|---|
| Структура | |
| Вес | 126 г |
