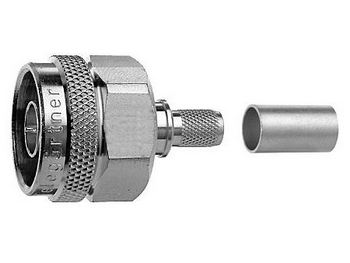

Разъем Telegartner J01020A0131 N-типа
Коаксиальные разъёмы N-типа имеют широкое применение в разных сегментах связи, благодаря дизайну конструкции среднего размера с точной посадкой, устойчивости к погодным факторам и резьбовым ответным соединениям. В большинстве коаксиальных линий, N разъёмы могут быть использованы при частоте до 11 ГГц.
Сопротивление кабельного соединения - 50 Ом. Разъёмы N-типа подходят для эластичных, полужестких и фидерных типов кабеля. Для монтажа разъёмов используются обжим и опрессовка.
Особая конструкция оборудования, разработанного для изготовления разъёмов этой серии, приводит к превосходным результатам параметров потерь по затуханию (VSWR) и интермодуляционных искажений. Применение N разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости и условиям по защите окружающей среды. Разъёмы являются средне-силовым высокочастотным решением для коаксиальных линий.
Соединение торцевого уплотнения для N разъёмов между штекером и гнездом соответствует классу защиты IP68.
Механические характеристики
| Характеристика | Значение |
|---|---|
| Рекомендуемый момент затяжки | 4 - 6 Нм |
| Коммутационная износостойкость | ≥ 500 |
Материалы:
- пружинящие контакты: CuBe2;
- внешний проводник: CuPb1.15Ni1 (C97);
- стальные металлические детали: CuZn39Pb3;
- изолятор: PTFE;
- уплотнительное кольцо: силиконовая резина / неопреновая резина.
Покрытие:
- центральный контакт: серебро поверх меди | Cu2Ag5;
- внешний проводник: белая бронза | CuSnZn3 (Telealloy) / сплав серебра Ag2CuSnZn0.5 (Optargen);
- стальные металлические детали: белая бронза | CuSnZn3 (Telealloy) / никель | Cu2Ni5.
Климатические характеристики
Эксплуатация в соответствии: с изолятором PTFE, IEC 60068 - 1 40/155/21
Электрические характеристики
| Характеристика | Значение |
|---|---|
| Сопротивление проводников: |
внутренний проводник ≤ 1.5 мОм внешний проводник ≤ 1.0 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 2.5 кВ эффект. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение: |
в разъёмах прямой конструкции ≥ 30.5 дБ / 1 ГГц в разъёмах угловой конструкции ≥ 30.5 дБ / 1 ГГц |
| Рабочее напряжение | ≤ 1 кВ эффект. / 50 Гц |
| Рабочая частота | < 11 ГГц |
Промышленное оборудование Разъем Telegartner J01020A0131 N-типа (Телегартнер) от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
