Разъем Telegartner J01020A0103 N-типа (Телегартнер)
Узнать о доставке
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу

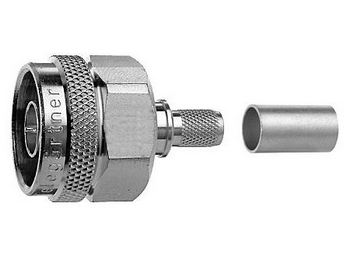

Telegärtner J01020A0103 — N прямой кабельный штекер, обжимной
Прямой кабельный N-штекер 50 Ом производства Telegärtner (Германия). Резьбовое соединение по IEC 61169-16, гарантированный диапазон до 0–11 ГГц. Кабельная группа — (универсальный). Монтаж: центральный контакт — обжим, внешний — обжим. Корпус из латуни CuZn39Pb3 с никелированием, изолятор PTFE, силиконовый уплотнитель. Используется в антенно-фидерных трактах БС, профессиональной радиосвязи, измерительных трактах. RoHS-совместим.
О модели
J01020A0103 — N прямой кабельный штекер, обжимной производства Telegärtner Karl Gärtner GmbH (Штайненбронн, Германия). Импеданс 50 Ω, гарантированный рабочий диапазон до 0–11 ГГц. Соответствует международному стандарту интерфейса IEC 61169-16 — механически и электрически совместим с любыми разъёмами стандарта от других производителей. Монтаж: центральный контакт — обжим, внешний — обжим. Корпус из латуни с гальваническим покрытием, изолятор PTFE, RoHS-совместим (2011/65/EU).
Ключевые преимущества
Что означают стандарты защиты
Технические характеристики
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ω |
| Рабочая полоса частот | 0–11 ГГц |
| Механические характеристики | |
|---|---|
| Тип/исполнение | прямой штекер |
| Стандарт разъёма | N |
| Конфигурация контактов | штекер (m) |
| Стандарт интерфейса | IEC 61169-16 |
| Способ монтажа центрального контакта | обжим |
| Способ монтажа внешнего контакта | обжим |
| Ресурс по циклам сочленения | >500 |
| Вес | приблизительно 27 г |
| Условия эксплуатации и сертификация | |
|---|---|
| Рабочая температура | −40 / +85 °C |
| RoHS-совместимость | ДА (2011/65/EU) |
| Происхождение | Германия (Made in DE) |
| Производитель | Telegärtner Karl Gärtner GmbH, Steinenbronn |
Сравнение с похожими моделями
Артикул J01020A0103 принадлежит к серии J01020 разъёмов и аксессуаров Telegärtner. Ниже — сравнение с близкими артикулами из той же серии, имеющимися в наличии.
| Параметр | J01020A0103 ◀ | J01020A0035 | J01020A0036 | J01020A0040 |
|---|---|---|---|---|
| Тип | прямой штекер | угловой штекер 90° | угловой штекер 90° | угловой штекер 90° |
| Импеданс | 50 Ω | 50 Ω | 50 Ω | 50 Ω |
| Полоса | 0–11 ГГц | 0–11 ГГц | 0–11 ГГц | 0–11 ГГц |
| Конфигурация | штекер (m) | штекер (m) | штекер (m) | штекер (m) |
| Кабельная группа | — | G1 | G5 | G7 |
| Цена, ₽ | 1 084 | 490 | 916 | 1 229 |
| Карточка | — | Смотреть→ | Смотреть→ | Смотреть→ |
Области применения
Опции по запросу
Стоимость и сроки изготовления опций — по запросу у менеджера.
Сертификация
Частые вопросы
Гарантии и сервис
Гарантия
1 год от производителя
При отсутствии механических повреждений. Telegärtner Karl Gärtner GmbH несёт гарантию в соответствии с европейским законодательством.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
