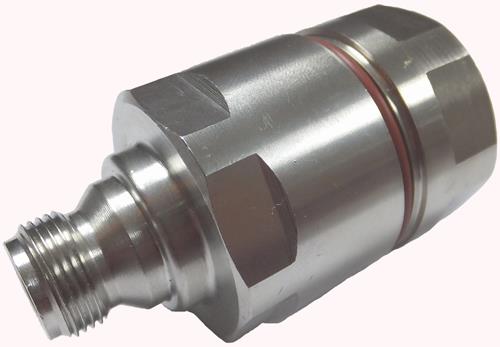

Прямой N Female Low PIM разъём с Positive Stop™ для излучающего (leaky) коаксиального кабеля RCT5 RADIAX® (7/8"). IMD3 −107 дБм, peak 10 кВт, рабочий диапазон до 2,7 ГГц. Для систем покрытия в туннелях, метро, шахтах и крытых паркингах.
R5PNF — специализированный разъём для излучающего коаксиального кабеля RADIAX® серии RCT5. RADIAX отличается от обычного коаксиала наличием специальных щелей в оплётке, через которые часть RF-сигнала излучается вдоль всей длины кабеля. Применяется в туннелях, метро, шахтах, крытых паркингах — везде, где нужно равномерное покрытие на протяжённом маршруте. R5PNF обеспечивает PIM-критичное подключение к RADIAX без деградации характеристик.
| Общие характеристики | |
|---|---|
| Брэнд | RADIAX® |
| Серия кабеля | RCT5 |
| Интерфейс | N Female |
| Корпус | Прямой |
| Крепление внешнего контакта | Clamp |
| Покрытие внешнего контакта | Trimetal |
| Крепление центрального контакта | Captivated |
| Покрытие центрального контакта | Silver |
| Длина · Диаметр | 63,25 мм · 37,08 мм |
| Размер кабеля | 7/8" |
| Масса | 195,74 г |
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ом |
| Рабочий диапазон частот | 0−2700 МГц |
| Peak Power | 10 кВт |
| RF Operating Voltage | 707 Vrms |
| DC Test Voltage | 2500 В |
| IMD3 @ 910 МГц | −107 дБм (2 × +43 дБм) |
| Insertion Loss, typical | 0,05 дБ × √f[ГГц] |
| Inner Contact Resistance, max | 1 мОм |
| Outer Contact Resistance, max | 0,25 мОм |
| VSWR / Return Loss по диапазонам | |
|---|---|
| 50−1000 МГц | VSWR 1,04 · RL 34,16 дБ |
| 1010−2200 МГц | VSWR 1,06 · RL 30,72 дБ |
| 2200−2700 МГц | VSWR 1,08 · RL 28,30 дБ |
| Механические характеристики | |
|---|---|
| Connector Retention Tensile Force | 671,68 Н (151 lbf) |
| Interface Durability | 500 циклов (IEC 61169-16:9.5) |
| Mechanical Shock | IEC 60068-2-27 |
| Условия эксплуатации | |
|---|---|
| Рабочая температура | −55…+85 °C |
| Температура хранения | −55…+85 °C |
| Вибрация | IEC 60068-2-6 |
| Термоудар | IEC 60068-2-14 |
| Коррозия | IEC 60068-2-11 |
Гарантия
1 год от производителя
При соблюдении условий монтажа (фирменный шаблон разделки RCT5, сохранение целостности излучающих щелей оплётки) и эксплуатации в указанном температурном диапазоне.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Andrew/CommScope R5PNF
Доставка по всей России · Гарантия 1 год · Русскоязычная техподдержка
Поставляем Разъем Andrew R5PNF (Commscope) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
