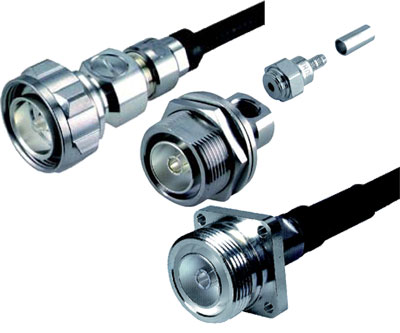

Huber+Suhner 21_716-50-23-44/033-E — кабельный разъём 7, male, под кабель M24
Коаксиальный разъём 7 (7), прямой, male. для систем 50 Ом до 7.5 ГГц. под кабель M24 - 22 мм / 50 Ом.
7 · male50 Ом · до 7.5 ГГц-40°C ... 85°C
7
Интерфейс
7.5 ГГц
Макс. частота
50 Ом
Импеданс
500
Циклов соед.
M24
Группа кабеля
О модели
21_716-50-23-44/033-E — кабельный разъём 7 производства швейцарской Huber+Suhner. Гендер: male. Исполнение: прямой. Волновое сопротивление 50 Ом. Максимальная рабочая частота 7.5 ГГц. Заделка под кабель M24 - 22 мм / 50 Ом (по классификации Huber+Suhner). Диапазон рабочих температур: -40 °C ... 85 °C. Артикул производителя (Item number): 84069194.
7-male (прямой) от Huber+Suhner — профессиональное решение для радиочастотных систем с волновым сопротивлением 50 Ом. Совместим с кабелями типа M24. При замене обращайте внимание на номер серии в артикуле (первая цифра до подчёркивания) и тип кабеля.
Ключевые преимущества
Рабочая частота до 7.5 ГГцСтабильные параметры VSWR во всём заявленном диапазоне для интерфейса 7.
Ресурс 500 циклов соединенияГарантируется при соблюдении момента затяжки. Контакты с золотым покрытием.
Температурный диапазон -40 °C ... 85 °CЭксплуатация в широком климатическом диапазоне.
Импеданс 50 Ом ±1Прецизионная геометрия интерфейса обеспечивает согласование с фидерной системой.
Контакт — CuBe + Au/NiМедно-бериллиевый сплав с золотым покрытием по никелевому подслою — стабильное переходное сопротивление.
Сертификация ISO 9001 / IATF 16949Производитель Huber+Suhner сертифицирован по ISO 9001, ISO 14001, IATF 16949 и AS/EN 9100.
Что означают стандарты защиты
RoHS
Compliant согласно директиве 2011/65/EU и (EU) 2015/863.
Технические характеристики
Электрические характеристики
Импеданс
50 Ом
Частотный диапазон интерфейса
до 7.5 ГГц
Тип интерфейса
7 (male)
Механика и конструкция
Ресурс соединений
500 циклов
Вес
0.193 кг
Совместимый кабель
M24 - 22 мм / 50 Ом
Артикул производителя
84069194
Условия эксплуатации
Диапазон температур
-40 °C ... 85 °C
Соответствие RoHS
Compliant (2011/65/EU и (EU) 2015/863)
Области применения
Радиочастотные системы
Типовое применение разъёмов 7.
Измерительная техника
Кабельные сборки для измерительной аппаратуры с интерфейсом 7.
Промышленная радиосвязь
TETRA, DMR, частные сети LTE, заводская СВЧ-инфраструктура.
Авиация и спецтехника
Применения, требующие сертификации производителя по AS/EN 9100.
Монтаж и настройка
1Снимите наружную оболочку кабеля M24 на длину согласно монтажной инструкции производителя.
2Подрежьте экранирующую оплётку и диэлектрик до получения нужных линейных размеров под клемму внешнего проводника.
3Установите центральный контакт на жилу кабеля. Тип заделки центрального контакта — согласно инструкции.
4Соберите корпус разъёма. Тип заделки внешнего проводника — согласно инструкции.
5Затяните муфту штатным моментным ключом. Для 7-резьбы момент — 50–100 Н·см.
6Проверьте сборку измерением VSWR на векторном анализаторе.
Опции по запросу
Стоимость и сроки изготовления опций — по запросу у менеджера.
Поставка отдельных компонентовВозможна поставка центрального контакта, корпуса и муфты отдельно — для ремонта или серийной сборки. Уточняйте у менеджера.
Готовые кабельные сборкиПод заказ — кабельные сборки с этим разъёмом и совместимым кабелем нужной длины, с протоколом измерений VSWR.
Подбор аналогаПри длительной поставке или отсутствии модели возможна замена на функциональный аналог из линейки H+S. Согласуется отдельно.
Преднастроенный комплектРазъём с парным сопрягаемым (male+female) под конкретный кабель — для удобства проектирования.
Совместимый инструмент по datasheet. Артикул производителя 84147229.
Дополнительные инструменты по datasheet (под заказ)
74_Z-0-23-21
Cable stripping tool
Совместимый инструмент по datasheet. Артикул производителя 85002265. В постоянной продаже не находится — поставка по запросу.
74_Z-0-23-100
Инструмент
Совместимый инструмент по datasheet. Артикул производителя 84133924. В постоянной продаже не находится — поставка по запросу.
Сертификация
CEFCCRoHSISO9001
Частые вопросы
Что означает запись «21_716-50-23-44/033-E»?Это полный артикул Huber+Suhner. Первые цифры — номер серии (тип корпуса и установки), затем интерфейс (7), импеданс (50 Ом), тип/размер кабеля. Концевые буквы (NE, NH, UE, UV и т.д.) — материал контактов и покрытие. Замена возможна только на полностью совпадающий артикул либо на функциональный аналог по согласованию.
До какой частоты работает разъём?Параметры производителя аттестованы до 7.5 ГГц. На частотах выше этого значения работа не гарантируется.
Какой момент затяжки муфты?Стандартный момент для 7-резьбы — 50–100 Н·см. Используйте моментный ключ соответствующего типа. Превышение момента приводит к повреждению резьбы и потере герметичности.
Содержит ли разъём свинец?Типично разъёмы Huber+Suhner с механической обработкой латунных деталей содержат свинец (CAS 7439-92-1) более 0,1%. По RoHS изделие соответствует с применением исключения 6c (свинец в сплавах для механической обработки).
Как получить datasheet?Datasheet передаётся по запросу через менеджера ББРС.РУ. Контакты: +7 (495) 109-02-08, 8-800-505-92-60, sales@bbrc.ru.
Гарантии и сервис
Гарантия
12 месяцев от производителя
При соблюдении момента затяжки и условий эксплуатации.
Промышленное оборудование Разъем Huber+Suhner 21 716-50-23-44/033-E от производителя Huber+Suhner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС.
Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России.
Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
