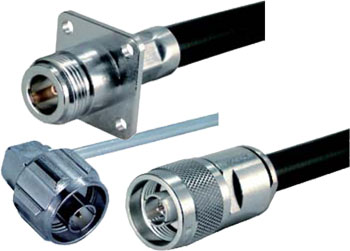

Разъем Radiolab U-113B (Радиолаб)

Name: Разъем Radiolab U-113B (Радиолаб)
Price: 194.32000000 RUB
Availability: InStock
Rating: 5 (15 reviews)

Код: 16865

Узнать о доставке

Производитель:
Radiolab

Все товары бренда

Только оригинальные
товары бренда

Запросить КП

Пригласить в тендер

Скопировать ссылку http://www.bbrc.ru:443/catalog/item/razem_radiolab_u_113b_radiolab/

Распечатать страницу

194 ₽

с НДС

Получить коммерческое предолжение

Добавить в корзину

Купить в 1 клик

Количество

шт

Звоните:

Бесплатно для регионов 8-800-505-92-60

Москва +7 495 109 02 08

Пишите: sales@bbrc.ru

RADIOLAB · Серия U-113

Radiolab U-113B NGB — UHF-вилка накручивающаяся под RG-213 / DX-1000

ВЧ-разъём UHF-серии (PL-259) — вилка (папа) накручивающегося типа. Под кабели RG-213/U, DX-10A, DX-400, DX-1000. Конструктив отличается от прижимного U-112B: вместо накидной гайки с прижимом — резьба, на которую накручивается корпус разъёма. Лёгкий — всего 19 г против 34 г у U-112B. Корпус никель, центральный контакт золочёный.

UHF / PL-259 Вилка (папа) Накручивающаяся RG-213 / DX-1000

50 Ом

Импеданс

До 500 МГц

Частоты

UHF (m)

Тип / пол

Накрутка

Монтаж

Никель

Корпус

19 г

Вес

О модели

U-113B NGB — UHF-вилка серии PL-259 в накручивающемся (screw-on) исполнении. Это альтернатива прижимной U-112B: после разделки кабеля корпус разъёма накручивается на оплётку коаксиала по специальной резьбе. Преимущество — намного более компактный и лёгкий корпус (19 г против 34 г у прижимной версии), упрощённая разделка без обжатия. Универсальная посадка под кабели RG-213/U, DX-10A, DX-400 и DX-1000. Корпус никелированный, центральный контакт золочёный, монтаж пина — пайка. Парная розетка — UHF SO-239. Рабочий диапазон частот до 500 МГц.

Накручивающаяся UHF-вилка — старый радиолюбительский стандарт: вкручиваешь на оплётку как болт, припаиваешь пин и готово. Не требует ни обжимных клещей, ни специальных накидных гаек с прижимом — самый простой монтаж из всех UHF-вариантов.

Ключевые преимущества

Самый простой монтаж в линейке Накручивается на оплётку коаксиала по резьбе — не требует ни клещей, ни специальных накидных гаек. Только нож и паяльник.

Лёгкий и компактный Всего 19 г — почти вдвое легче прижимной U-112B. Не нагружает короткие перемычки и портативные радиостанции.

Универсальная посадка Один артикул под RG-213, DX-10A, DX-400, DX-1000 — упрощает закупку.

Технические характеристики

Электрические и механические
Серия	UHF (PL-259), NGB
Тип	Вилка кабельная (папа), накручивающаяся
Импеданс	50 Ом
Рабочие частоты	До 500 МГц
Марка кабеля	RG-213/U, DX-10A, DX-400, DX-1000
Тип центрального контакта	Штырь, пайка
Монтаж оплётки	Накручивание (screw-on)
Вес нетто	19 г

Материалы
Корпус	Латунь, покрытие никель
Центральный контакт	Латунь, покрытие золото

Сравнение с похожими моделями

Параметр	U-113B (накрутка) ◀	U-112B (прижим)	U-112/10D (прижим, 10D-FB)	U-113F (фланцевая)
Монтаж	Накручивание	Прижим	Прижим	Фланцевый
Под кабель	RG-213	RG-213	10D-FB	—
Вес	19 г	34 г	(тяжелее)	—
Инструмент	Только нож + паяльник	Стандартный + ключ	Стандартный + ключ	Винты на панель
Карточка	—	Смотреть→	Смотреть→	Смотреть→

Какая UHF-вилка когда • U-113B (накручивающаяся) — для простого ручного монтажа без специнструмента. Радиолюбительский стандарт.
• U-112B (прижимная) — более механически прочное соединение для стационарных применений.
• U-112/10D — UHF-прижимная для более толстого 10D-FB.
• U-113F — фланцевая (приборная) для установки на корпус устройства.

Области применения

Радиолюбительская связь

Самостоятельный монтаж антенно-фидерных трактов без специнструмента.

КВ/УКВ-радиостанции

Подключение трансиверов 27 МГц / 144 МГц / 430 МГц.

CB-радио

27-МГц гражданская радиосвязь — типовой разъём.

Полевые установки

Быстрый монтаж/демонтаж в полевых условиях без обжимного оборудования.

Сертификация

CE FCC RoHS ISO9001

Частые вопросы

Как накручивать на коаксиал?Сначала зачищаете кабель: убираете внешнюю оболочку на 10–15 мм, заворачиваете оплётку назад вдоль кабеля или подрезаете её до 8–10 мм над диэлектриком. Затем накручиваете корпус U-113B по резьбе так, чтобы внутренняя резьба корпуса захватывала оплётку. Пин паяется к центральной жиле через окно в корпусе.

Прочнее ли это соединение, чем прижимное?Механически — менее. Накрученная оплётка может ослабнуть от вибрации со временем. Для стационарных применений с лёгкой механической нагрузкой — нормально, для мобильной техники с интенсивной вибрацией предпочтительнее прижимной U-112B.

С чем стыкуется?С любой UHF-розеткой (SO-239) на радиостанции, антенне, приёмнике, ретрансляторе. Геометрия по стандарту UHF.

До какой частоты?Спецификация — до 500 МГц. На частотах выше КСВ заметно растёт, рекомендуется переходить на N-разъёмы.

Прижимной vs обжимной монтаж — что лучше?Прижимной монтаж не требует калиброванных клещей — достаточно паяльника и стандартного ножа для разделки коаксиала. Удобен на объекте без специнструмента. Обжимной даёт чуть более стабильное соединение при вибрации, но требует точно подобранных матриц. Для большинства стационарных задач прижимной — более чем достаточно.

UHF-разъёмы — варианты исполнения

U-113B — один из вариантов UHF-вилки. Ниже соседи по линейке.

Кабель RG-213C/U PVC →Основной кабель под этот разъём.

Разъём U-112B (прижимная UHF) →Альтернатива с прижимным монтажом — для стационарной фиксации.

Разъём U-112/10D (UHF под 10D-FB) →UHF для более толстого магистрального кабеля 10D-FB.

Разъём U-113/5D NGB (UHF под 5D-FB) →UHF под более тонкий 5D-FB.

Разъём U-113F (UHF с фланцем) →Фланцевая UHF-розетка для установки на корпус прибора.

Переходник UN-312 (UHF → N) →Для стыковки с современной N-инфраструктурой.

Купить Radiolab U-113B NGB

Доставка по всей России · Заводская гарантия · Русскоязычная техподдержка

Подбор комплектации → Консультация инженера → Расчёт доставки →

Характеристики:

Разъем UHF: U-113B NGB
Серия: UHF
Тип центрального контакта: Штырь
Марка кабеля: RG-213/U
Волновое сопротивление, Ом: 50
Рабочие частоты, МГц: 500
Монтаж оплетки: Пайка
Монтаж центр. контакта: Пайка
Покрытие корпуса: Никель
Покрытие центр. контакта: Золото
Диэлектрик: Бакелит
Конструктив: Прямой
