RADIOLAB · Серия U-113

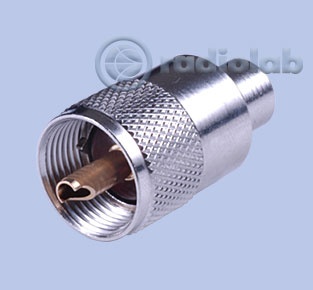

Radiolab U-113F NGB — UHF-вилка накручивающаяся под RG-58

ВЧ-разъём UHF-серии (PL-259) — вилка (папа) накручивающегося типа, под тонкий коаксиальный кабель RG-58/U. Центральный контакт-штырь и оплётка — пайка. Корпус никель, центральный контакт золочёный, диэлектрик бакелит. Вес 24 г. Применяется в портативных и любительских УКВ-установках с тонким фидером RG-58.

UHF / PL-259 Вилка (папа) RG-58 Накрутка

50 Ом

Импеданс

До 500 МГц

Частоты

RG-58

Под кабель

Накрутка

Монтаж

Бакелит

Диэлектрик

24 г

Вес

О модели

U-113F NGB — UHF-вилка серии PL-259 для тонкого коаксиального кабеля RG-58/U. Конструктив накручивающийся: корпус разъёма надевается на оплётку коаксиала по специальной резьбе, центральный пин паяется к жиле. Простой монтаж без специнструмента — нужны только нож для разделки и паяльник. Лёгкий компактный корпус 24 г подходит для портативных установок и измерительных шнуров. Корпус никелированный, центральный контакт золочёный. Парная розетка — UHF SO-239 на радиостанции или приёмнике. Аналог U-113B, но под тонкий RG-58 вместо толстого RG-213.

UHF + RG-58 + накручивающийся монтаж — это «школьный набор» радиолюбителя: тонкий кабель, простой разъём, никакого специнструмента. Подходит для коротких перемычек на КВ/УКВ.

Ключевые преимущества

Простой накручивающийся монтаж Не нужны клещи или специальные накидные гайки — только нож и паяльник.

Компактный для тонкого кабеля Корпус согласован с тонким RG-58 — не нагружает кабель и удобен в портативных установках.

Никель + золочение Стандартные материалы линейки — стойкость к окислению.

Технические характеристики

Электрические и механические
Серия	UHF (PL-259), NGB
Тип	Вилка кабельная (папа), накручивающаяся
Импеданс	50 Ом
Рабочие частоты	До 500 МГц
Марка кабеля	RG-58/U
Тип центрального контакта	Штырь, пайка
Монтаж оплётки	Пайка
Способ крепления	Накручивание на кабель
Вес нетто	24 г

Материалы
Корпус	Латунь, покрытие никель
Центральный контакт	Латунь, покрытие золото
Диэлектрик	Бакелит

Сравнение с похожими моделями

Параметр	U-113F NGB (RG-58) ◀	U-113B NGB (RG-213)	U-113/5D NGB (5D-FB)	N-111F (N под RG-58)
Серия	UHF	UHF	UHF	N
Под кабель	RG-58	RG-213	5D-FB	RG-58
Монтаж	Накрутка	Накрутка	Накрутка	Обжим
Частоты	До 500 МГц	До 500 МГц	До 500 МГц	До 11 ГГц
Вес	24 г	19 г	—	30 г
Карточка	—	Смотреть→	Смотреть→	Смотреть→

Когда брать U-113F • U-113F — для тонких УКВ-перемычек на RG-58: портативные радиостанции, короткие измерительные шнуры.
• U-113B — та же серия, но под толстый RG-213 для стационарных установок.
• N-111F — N-альтернатива для современной аппаратуры на RG-58 (если есть N-входы).

Области применения

Портативные УКВ-радиостанции

Антенные перемычки на тонком RG-58.

Любительская связь

Короткие соединения между трансивером и линейным усилителем.

Измерительные шнуры

Лабораторные перемычки на RG-58 с традиционными UHF-разъёмами.

CB-радио на 27 МГц

Тонкий кабель и UHF-разъёмы — стандартная связка.

Сертификация

CE FCC RoHS ISO9001

Частые вопросы

В чём разница с U-113B?Под кабель. U-113F — под тонкий RG-58, U-113B — под толстый RG-213. Сам конструктив накручивающейся вилки — одинаковый.

Что значит F в названии?F-индекс — это просто артикул производителя, обозначающий конкретный вариант исполнения серии U-113. Не путать с «фланцевым» — этот разъём кабельный, не приборный.

Чем отличается от прижимных T-112F или N-111F?T-112F — TNC-серия (резьба), N-111F — N-серия. U-113F — UHF-серия (PL-259). Это разные семейства разъёмов с разной геометрией соединения. Под один и тот же RG-58 в каталоге есть все три варианта — выбирайте под входной разъём вашей аппаратуры.

Подходит для Wi-Fi?Нет. Wi-Fi работает на 2,4 / 5 ГГц, где UHF-серия имеет неоптимальный КСВ. Для Wi-Fi используйте RP-SMA-разъёмы — например, S-A111F.

Прижимной vs обжимной монтаж — что лучше?Прижимной монтаж не требует калиброванных клещей — достаточно паяльника и стандартного ножа для разделки коаксиала. Удобен на объекте без специнструмента. Обжимной даёт чуть более стабильное соединение при вибрации, но требует точно подобранных матриц. Для большинства стационарных задач прижимной — более чем достаточно.

UHF под RG-58 — связанные позиции

U-113F — UHF под тонкий RG-58. Ниже — соседи и альтернативы.

Кабель Radiolab RG-58A/U →Основной кабель под этот разъём.

Разъём U-113B (UHF под RG-213) →Та же серия, но под более толстый кабель.

Разъём U-113/5D NGB (UHF под 5D-FB) →UHF под магистральный 5D-FB.

Разъём N-111F (N под RG-58) →N-альтернатива для современной аппаратуры на RG-58.

Разъём T-112F (TNC под RG-58) →TNC-альтернатива для того же кабеля.
