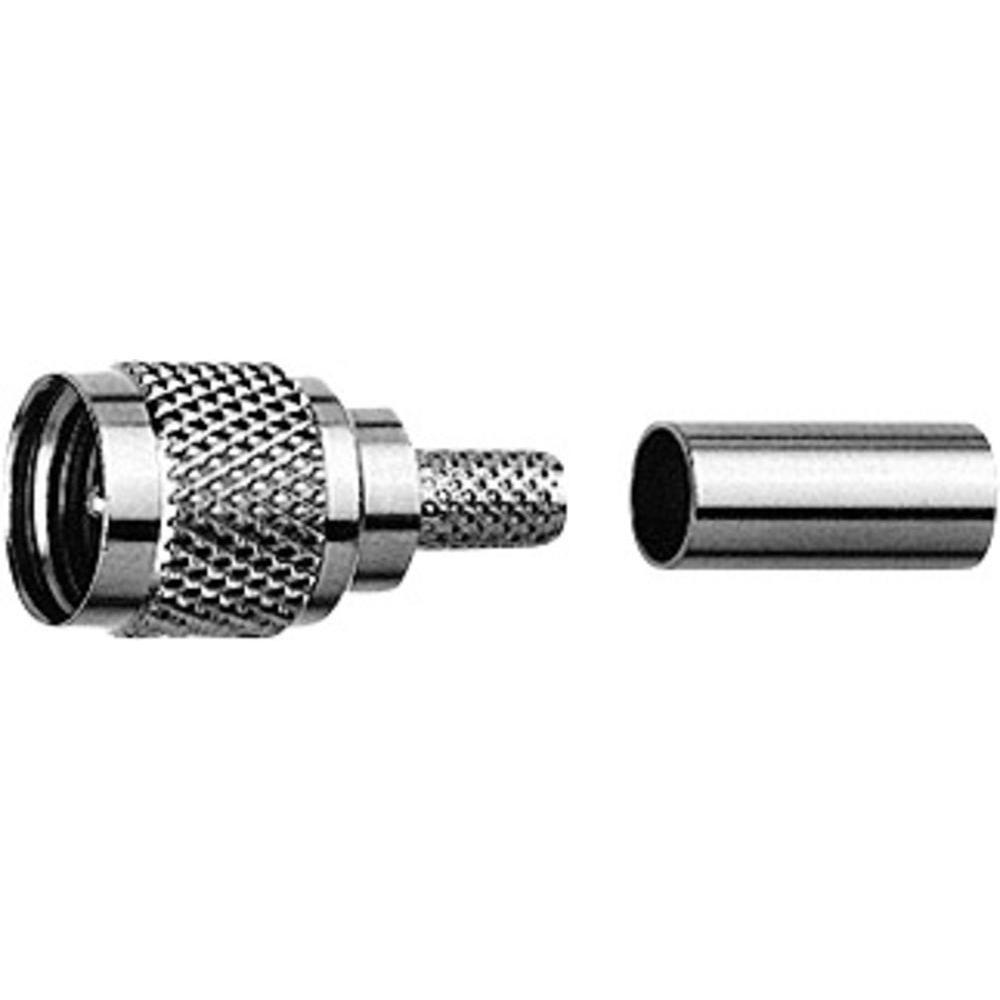

Разъем Telegartner J01045F0003 Mini-UHF
Кабельный разъем Mini-UHF · 50 Ом штекер | обжим.
Кабельные разъемы mini-UHF - миниатюрная серия UHF разъемов с винтовым соединением. Максимально эксплуатация возможна на частоте до 2.5 ГГц. Разъемы mini-UHF могут быть собраны с эластичными кабелями внешним диаметром до 8.0 мм. Для монтажа используются технологии пайки или обжима. Область применения разъемов mini-UHF: мобильные радио- и телекоммутационные устройства, преимущественно, в автотранспортных средствах.
| Механические характеристики | Материалы |
|---|---|
|
пружинящий контакт центральный контакт внешний проводник стальные металлические детали изолятор |
бронза | CuSn6 латунь | CuZn39Pb3 латунь | CuZn39Pb3 латунь | CuZn39Pb3 POM / PP / PTFE |
| Покрытие |
|---|
|
центральный контакт внешний проводник стальные металлические детали |
|
золочение поверх никеля Cu1Ni2Au0.8 / серебро поверх меди | Cu2Ag5 никель | Cu2Ni5 никель | Cu2Ni5 |
| Климатические характеристики |
|---|
|
Эксплуатация в соответствии: с изолятором PTFE IEC 60068 - 1 40/085/21 |
| Электрические характеристики | Параметры |
|---|---|
|
Сопротивление проводников: внутренний проводник внешний проводник |
≤ 5 мОм ≤ 2.5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1 кВ эффект./50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение | ≥ 20 дБ / 2.5 ГГц |
| Рабочее напряжение | ≤ 335 В эффект./50 Гц |
| Рабочая частота | < 2.5 ГГц |
Технические характеристики
| Группа/стандарт | Структура | Вес |
|---|---|---|
| G7 (RG-316/U; RG-174/U) | a= 23.8, b= 8.7 | обжим - N01003A0023 | 5 г |
Поставляем Разъем Telegartner J01045F0003 Mini-UHF (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
