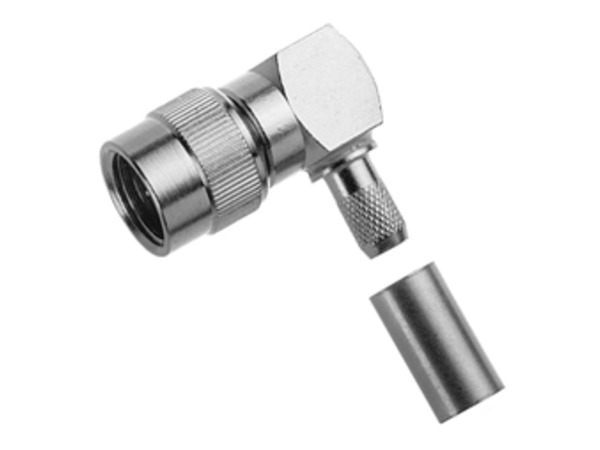

Разъем Telegartner J01045A0002 Mini-UHF
Кабельный разъем Mini-UHF · 50 Ом штекер | обжим /ц. контакт- пайка.
Кабельные разъемы mini-UHF - это миниатюрная серия UHF разъемов с винтовым соединением. Максимально эксплуатация возможна на частоте до 2.5 ГГц. Разъемы mini-UHF могут быть собраны с эластичными кабелями внешним диаметром до 8.0 мм. Для монтажа используются технологии пайки или обжима. Область применения разъемов mini-UHF: мобильные радио- и телекоммутационные устройства, преимущественно, в автотранспортных средствах.
| Механические характеристики | Материалы |
|---|---|
| Центральный контакт | Бронза | CuSn6 |
| Внешний проводник | Латунь | CuZn39Pb3 |
| Стальные металлические детали | Латунь | CuZn39Pb3 |
| Изолятор | POM / PP / PTFE |
| Покрытие | Центральный контакт | Внешний проводник | Стальные металлические детали |
|---|---|---|---|
| Золочение поверх никеля | Cu1Ni2Au0.8 / серебро поверх меди | Cu2Ag5 | Никель | Cu2Ni5 |
| Никель | Cu2Ni5 |
| Климатические характеристики | Эксплуатация в соответствии |
|---|---|
| С изолятором PTFE | IEC 60068 - 1 40/085/21 |
| Электрические характеристики | Параметры |
|---|---|
| Сопротивление проводников: | Внутренний проводник ≤ 5 мОм, Внешний проводник ≤ 2.5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1 кВ эфф. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение | ≥ 20 дБ / 2.5 ГГц |
| Рабочее напряжение | ≤ 335 В эфф. / 50 Гц |
| Рабочая частота | < 2.5 ГГц |
| Технические характеристики | Группа/стандарт | Структура | Вес |
|---|---|---|---|
| G1 (RG-58C/U) | Обжим - N01003A0005 | 13 г |
Поставляем Разъем Telegartner J01045A0002 Mini-UHF (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
