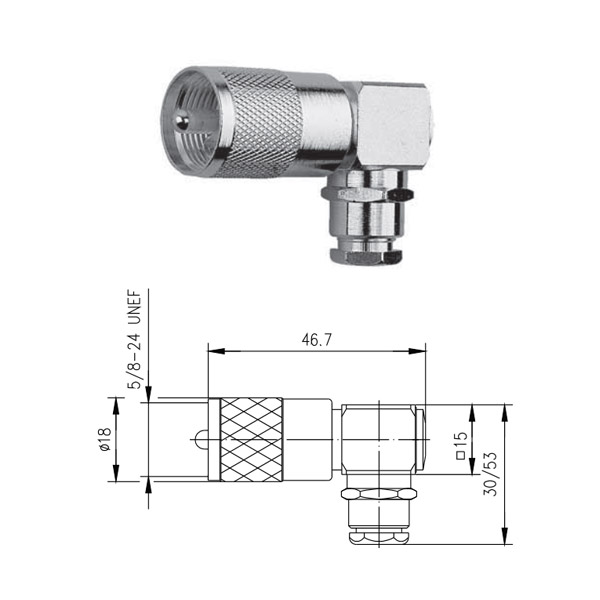

Кабельный угловой разъем UHF штекер | муфта /закрутка.
Разъёмы UHF – это экономичная серия низкочастотных разъёмов с винтовым соединением. Максимально допустимая частота использования составляет 200 МГц. Сопротивление разъёмов не контролируется. Разъемы UHF применяются в сборках с эластичными кабелями внешним диаметром до 11.0 мм. Для монтажа UHF разъёмов используются технологии закрутки, пайки и обжима. Области применения UHF: низкочастотное коммуникационное оборудование.
| Материалы | Покрытие |
|---|---|
| Центральный контакт: латунь | CuZn39Pb3 | Центральный контакт: серебро поверх меди | Cu2Ag5 |
| Внешний проводник: латунь | CuZn39Pb3 | Внешний проводник: никель | Cu2Ni5 |
| Стальные металлические детали: латунь | CuZn39Pb3 | Стальные металлические детали: никель | Cu2Ni5 |
| Изолятор: PTFE /POM /ABS /PPE | норил | - |
Эксплуатация в соответствии с изолятором PTFE: IEC 60068 - 1, 40/070/21.
| Параметр | Значение |
|---|---|
| Сопротивление проводников: | внутренний проводник ≤ 5 мОм, внешний проводник ≤ 5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 2 кВ эффект. /50 Гц |
| Сопротивление | 50 Ом |
| Рабочее напряжение | ≤ 750 В эффект. /50 Гц |
| Рабочая частота | < 200 МГц |
| Группа/стандарт | Структура | Вес |
|---|---|---|
| G1 (RG-58C/U) | G5 (RG-223/U) | RG-141A/U | RG-142B/U | 1.0/2.95 AF | - | 65 г |
Поставляем Разъем Telegartner J01040A1201 UHF (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
