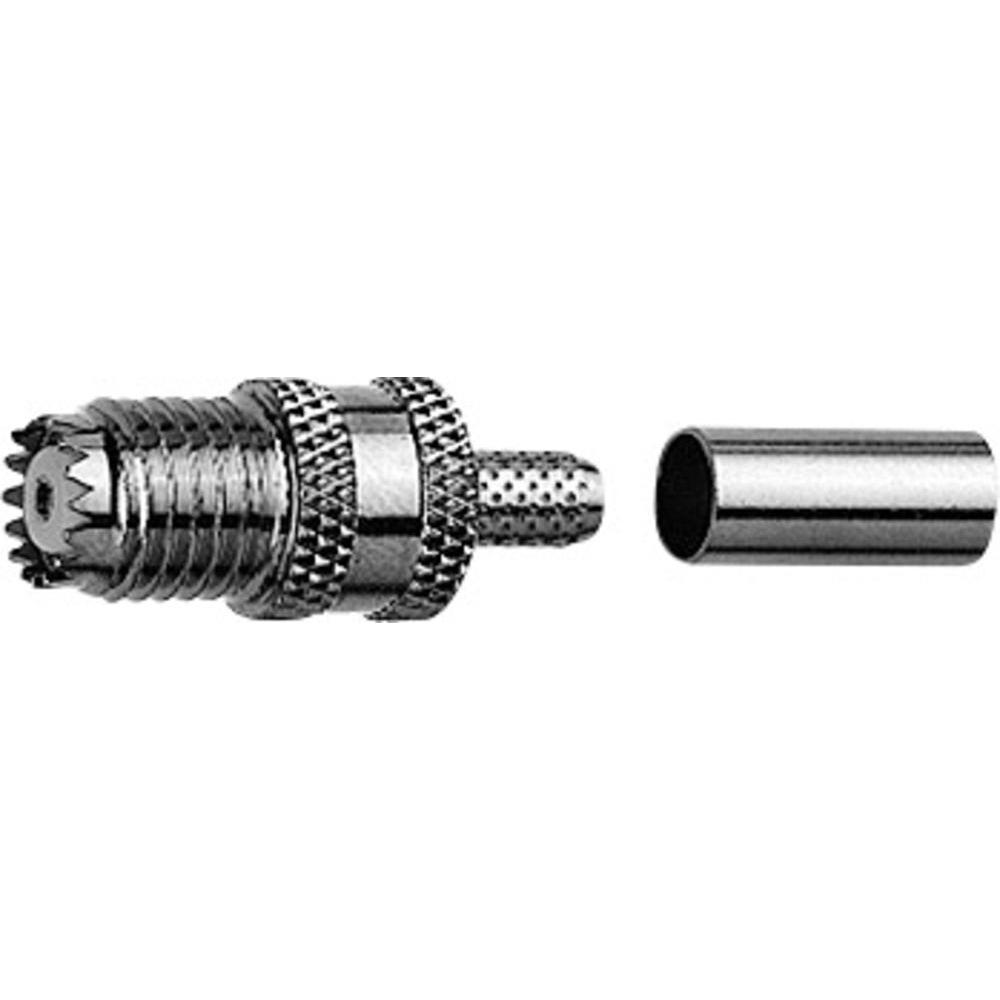

Разъем Telegartner J01046F0001 Mini-UHF
Кабельный разъем Mini-UHF · 50 Ом гнездо | обжим. Кабельные разъемы mini-UHF - это миниатюрная серия UHF разъемов с винтовым соединением. Максимально эксплуатация возможна на частоте до 2.5 ГГц. Разъемы mini-UHF могут быть собраны с эластичными кабелями внешним диаметром до 8.0 мм. Для монтажа используются технологии пайки или обжима. Область применения разъемов mini-UHF: мобильные радио- и телекоммуникационные устройства, преимущественно, в автотранспортных средствах.
Механические характеристики
| Материалы | Покрытие |
|---|---|
| пружинящий контакт | центральный контакт: золочение поверх никеля Cu1Ni2Au0.8 / серебро поверх меди | Cu2Ag5 |
| центральный контакт: бронза | CuSn6 | внешний проводник: никель | Cu2Ni5 |
| внешний проводник: латунь | CuZn39Pb3 | стальные металлические детали: никель | Cu2Ni5 |
| остальные металлические детали: латунь | CuZn39Pb3 | |
| изолятор: POM / PP / PTFE |
Климатические характеристики
Эксплуатация в соответствии: с изолятором PTFE по стандарту IEC 60068 - 1 (40/085/21)
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление проводников | внутренний проводник: ≤ 5 мОм; внешний проводник: ≤ 2.5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1 кВ эффект. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение | ≥ 20 дБ / 2.5 ГГц |
| Рабочее напряжение | ≤ 335 В эффект. / 50 Гц |
| Рабочая частота | < 2.5 ГГц |
Технические характеристики
| Группа/стандарт | G1 (RG-58C/U) |
|---|---|
| Структура | фиксирующий контакт | обжим - N01003A0005 |
| Вес | 7 г |
Поставляем Разъем Telegartner J01046F0001 Mini-UHF (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
