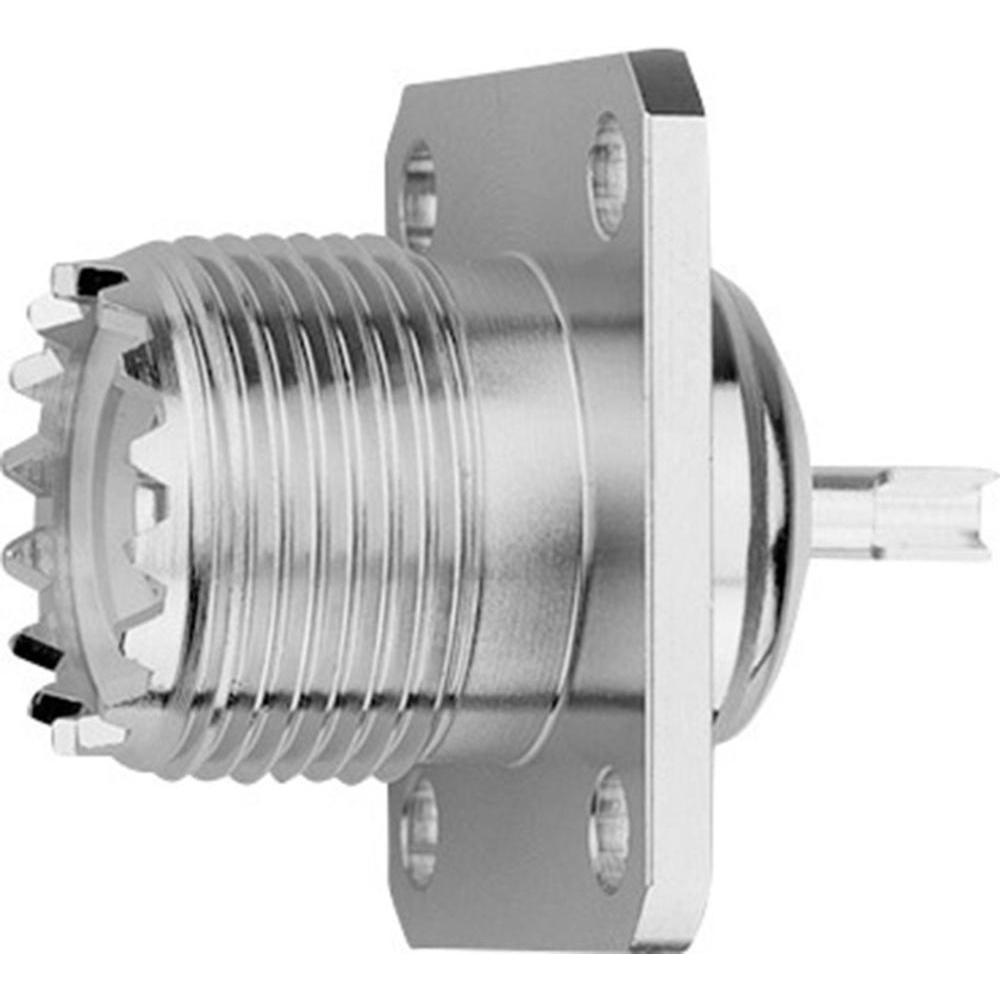

Панельный разъём UHF гнездо | пайка | крепление- фланец.
Разъёмы UHF - экономичные, низкочастотные разъёмы с винтовым соединением. Максимально возможная частота использования составляет 200 МГц, сопротивление разъёмов не контролируется. Могут применяться с эластичными кабелями внешним диаметром до 11 мм. Для монтажа разъёмов UHF используются технологии пайки или обжима. Область применения: низкочастотное коммуникационное оборудование.
| Материалы | Центральный контакт | Внешний проводник | Стальные металлические детали | Изолятор |
|---|---|---|---|---|
| Латунь | CuZn39Pb3 | Латунь | CuZn39Pb3 | Латунь | CuZn39Pb3 | PTFE / POM / ABS / PPE | норил |
| Покрытие | Центральный контакт | Внешний проводник | Стальные металлические детали |
|---|---|---|---|
| Серебро поверх меди | Cu2Ag5 | Никель | Cu2Ni5 | Никель | Cu2Ni5 |
Эксплуатация в соответствии с: с изолятором PTFE
IEC 60068 - 1 40/070/21
| Сопротивление проводников | Внутренний проводник | Внешний проводник |
|---|---|---|
| ≤ 5 мОм | ≤ 5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
|---|---|
| Напряжение пробоя | 2 кВ эфф. / 50 Гц |
| Сопротивление | 50 Ом |
| Рабочее напряжение | ≤ 750 В эфф. / 50 Гц |
| Рабочая частота | < 200 МГц |
| Группа/стандарт | структура MIL SO-239 |
|---|---|
| Вес | 19 г |
Поставляем Разъем Telegartner J01041B0632 UHF-типа (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
