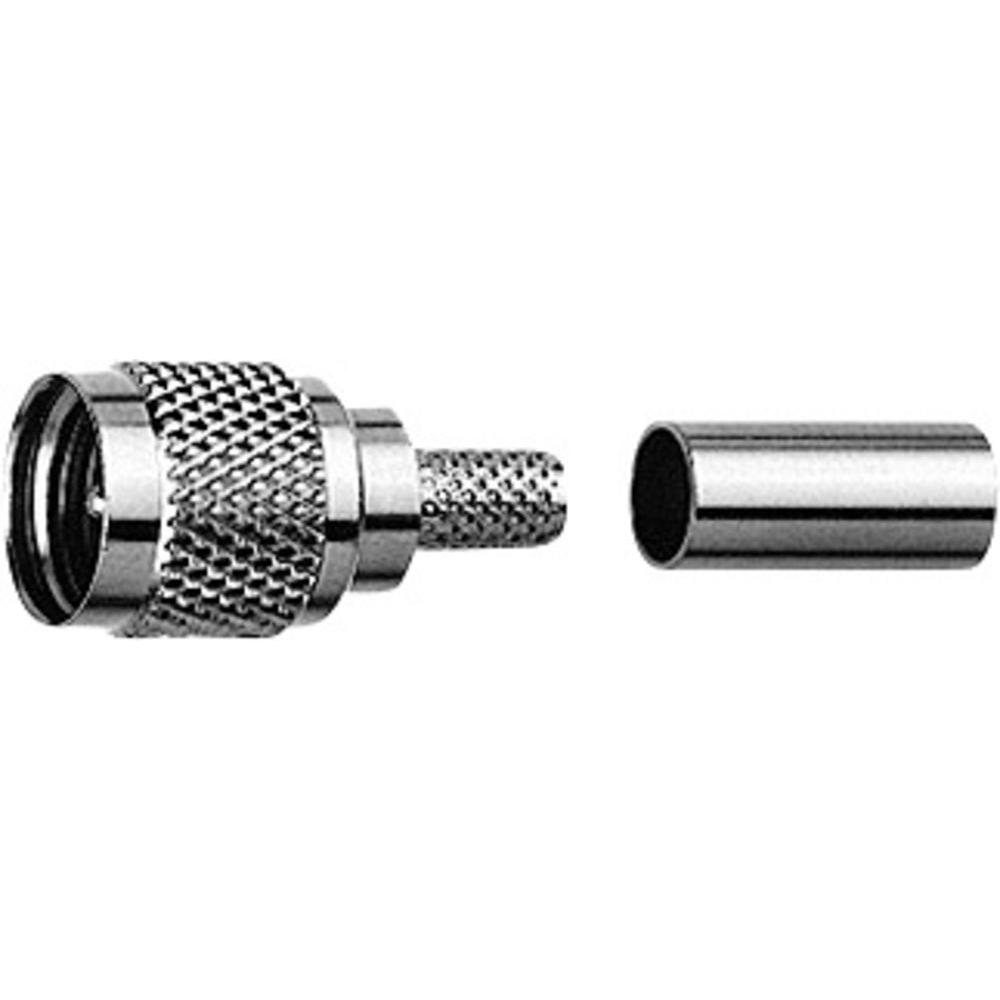

Кабельный разъем Mini-UHF – 50 Ом штекер с обжимом. Разъемы mini-UHF представляют собой миниатюрную серию UHF разъемов с винтовым соединением, которые могут использоваться на частоте до 2.5 ГГц. Они совместимы с эластичными кабелями внешним диаметром до 8.0 мм и монтируются с помощью технологий пайки или обжима. Основные области применения разъемов mini-UHF включают мобильные радио- и телекоммуникационные устройства, преимущественно в автотранспортных средствах.
| Материалы | Покрытие |
|---|---|
|
пружинящий контакт центральный контакт внешний проводник стальные металлические детали изолятор бронза | CuSn6 латунь | CuZn39Pb3 латунь | CuZn39Pb3 латунь | CuZn39Pb3 POM / PP / PTFE |
центральный контакт внешний проводник стальные металлические детали золочение поверх никеля | Cu1Ni2Au0.8 / серебро поверх меди | Cu2Ag5 никель | Cu2Ni5 никель | Cu2Ni5 |
Эксплуатация в соответствии с изолятором PTFE по стандарту IEC 60068 - 1 (40/085/21).
| Параметр | Значение |
|---|---|
| Сопротивление проводников |
внутренний проводник ≤ 5 мОм внешний проводник ≤ 2.5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1 кВ эфф. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение | ≥ 20 дБ / 2.5 ГГц |
| Рабочее напряжение | ≤ 335 В эфф. / 50 Гц |
| Рабочая частота | < 2.5 ГГц |
| Группа/стандарт | Структура | Вес |
|---|---|---|
| G1 (RG-58C/U) | a= 26, b= 12.7 | обжим - N01003A0005 | 6 г |
Поставляем Разъем Telegartner J01045F0000 Mini-UHF (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
