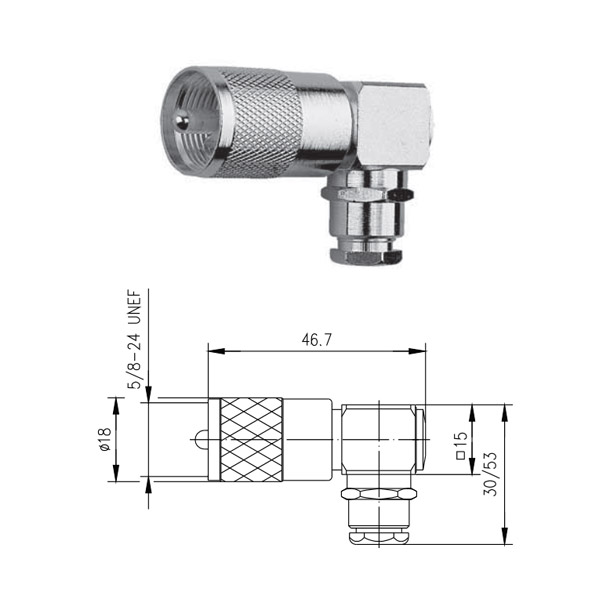

Разъем Telegartner J01040A1202 UHF
Кабельный угловой разъем UHF штекер | муфта /закрутка. Разъёмы UHF – это экономичная серия низкочастотных разъёмов с винтовым соединением. Максимально допустимая частота использования составляет 200 МГц. Сопротивление разъёмов не контролируется. Разъемы UHF применяются в сборках с эластичными кабелями внешним диаметром до 11.0 мм. Для монтажа UHF разъёмов используются технологии закрутки, пайки и обжима. Области применения UHF: низкочастотное коммуникационное оборудование.
Механические характеристики
| Материалы | Центральный контакт | Внешний проводник | Стальные металлические детали | Изолятор |
|---|---|---|---|---|
| Латунь | CuZn39Pb3 | Латунь | CuZn39Pb3 | Латунь | CuZn39Pb3 | PTFE / POM / ABS / PPE | норил |
| Покрытие | Центральный контакт | Внешний проводник | Стальные металлические детали |
|---|---|---|---|
| Серебро поверх меди | Cu2Ag5 | Никель | Cu2Ni5 | Никель | Cu2Ni5 |
Климатические характеристики
Эксплуатация в соответствии: с изолятором PTFE
IEC 60068 - 1 40/070/21
Электрические характеристики
| Сопротивление проводников | Внутренний проводник | Внешний проводник |
|---|---|---|
| ≤ 5 мОм | ≤ 5 мОм |
| Сопротивление изолятора | Напряжение пробоя | Сопротивление | Рабочее напряжение | Рабочая частота |
|---|---|---|---|---|
| ≥ 5 ГОм | 2 кВ эфф. /50 Гц | 50 Ом | ≤ 750 В эфф. /50 Гц | < 200 МГц |
Технические характеристики
Поставляем Разъем Telegartner J01040A1202 UHF (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
