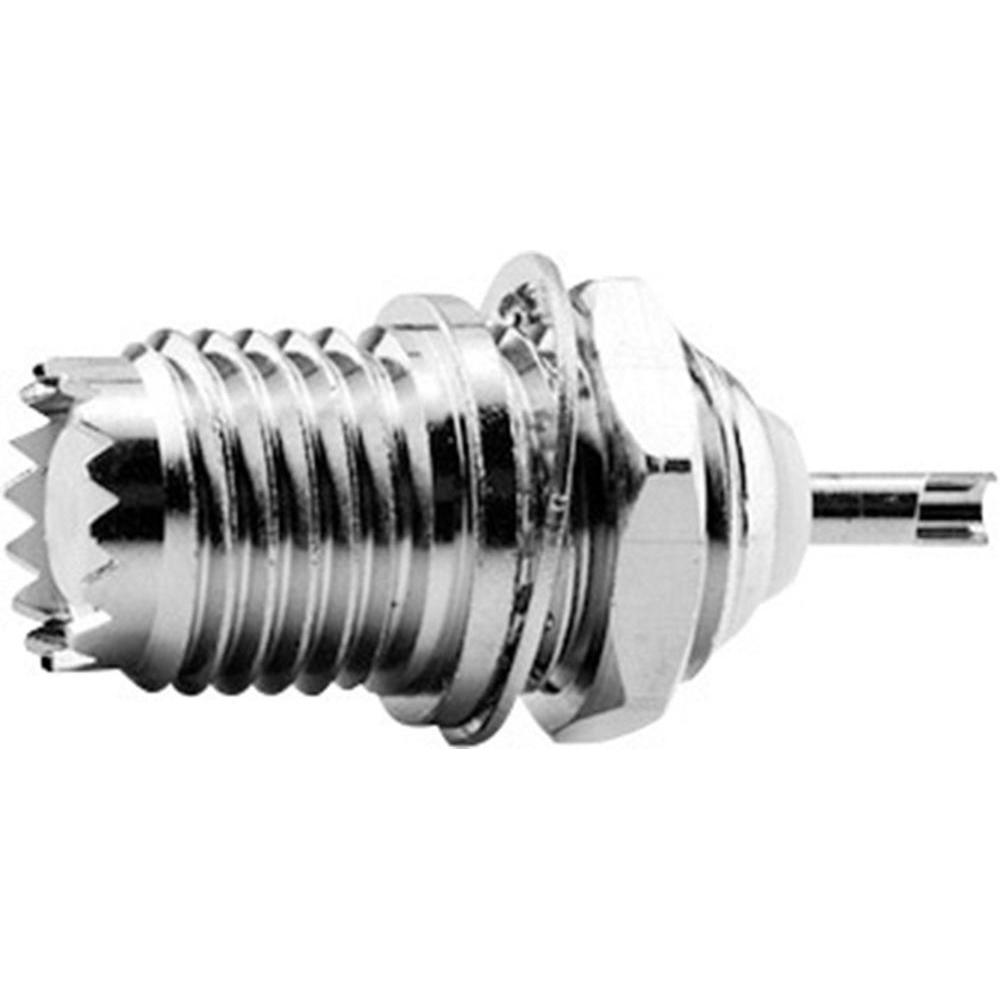

Разъем Telegartner J01046F0000 Mini-UHF
Разъем Mini-UHF панельный, гнездо, пайка. Кабельные разъемы mini-UHF - это миниатюрная серия UHF разъемов с винтовым соединением. Максимально эксплуатация возможна на частоте до 2.5 ГГц. Разъемы mini-UHF могут быть собраны с эластичными кабелями внешним диаметром до 8.0 мм. Для монтажа используются технологии пайки или обжима. Область применения разъемов mini-UHF: мобильные радио- и телекоммутационные устройства, преимущественно, в автотранспортных средствах.
Механические характеристики
| Материалы | Покрытие |
|---|---|
| пружинящий контакт центральный контакт внешний проводник стальные металлические детали изолятор |
центральный контакт внешний проводник стальные металлические детали |
| бронза | CuSn6 латунь | CuZn39Pb3 латунь | CuZn39Pb3 латунь | CuZn39Pb3 POM / PP / PTFE |
золочение поверх никеля | Cu1Ni2Au0.8 серебро поверх меди | Cu2Ag5 никель | Cu2Ni5 никель | Cu2Ni5 |
Климатические характеристики
Эксплуатация в соответствии с изолятором PTFE
IEC 60068 - 1 40/085/21
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление проводников | внутренний проводник ≤ 5 мОм внешний проводник ≤ 2.5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1 кВ эффект./50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение | ≥ 20 дБ / 2.5 ГГц |
| Рабочее напряжение | ≤ 335 В эффект./50 Гц |
| Рабочая частота | < 2.5 ГГц |
Технические характеристики
| Группа/стандарт | Структура | Вес |
|---|---|---|
| фронтальный монтаж, ц.контакт - позолота, посадка Z01 | 6 г |
Поставляем Разъем Telegartner J01046F0000 Mini-UHF (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
