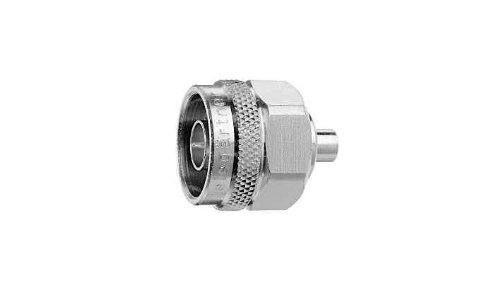

Прямой кабельный N-штекер 50 Ом производства Telegärtner (Германия). Резьбовое соединение по IEC 61169-16, гарантированный диапазон до 0–11 GHz. Кабельная группа E (RG58C/U, LMR195). Монтаж: центральный контакт — обжим, внешний — обжим. Корпус из латуни CuZn39Pb3 с никелированием, изолятор PTFE, силиконовый уплотнитель. Используется в антенно-фидерных трактах БС, профессиональной радиосвязи, измерительных трактах. RoHS-совместим.
J01020A0112 — N штекер прямой, группа E: RG58C/U, LMR195 производства Telegärtner Karl Gärtner GmbH (Штайненбронн, Германия). Импеданс 50 Ω, гарантированный рабочий диапазон до 0–11 GHz. Совместим с кабельной группой E: RG58C/U, LMR195. Соответствует международному стандарту интерфейса IEC 61169-16 — механически и электрически совместим с любыми разъёмами стандарта от других производителей. Монтаж: центральный контакт — crimp, внешний — crimp. Корпус из латуни с гальваническим покрытием, изолятор PTFE, RoHS-совместим (2011/65/EU).
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ω |
| Рабочая полоса частот | 0–11 GHz |
| Механические характеристики | |
|---|---|
| Тип/исполнение | прямой штекер |
| Конфигурация контактов | male |
| Стандарт интерфейса | IEC 61169-16 |
| Способ монтажа центрального контакта | crimp |
| Способ монтажа внешнего контакта | crimp |
| Совместимые кабели (группа E) | |
|---|---|
| Список | RG58C/U, LMR195 |
| Условия эксплуатации и сертификация | |
|---|---|
| RoHS-совместимость | ДА (2011/65/EU) |
| Происхождение | Германия (Made in DE) |
| Производитель | Telegärtner Karl Gärtner GmbH, Steinenbronn |
Артикул J01020A0112 принадлежит к серии J01020 разъёмов и аксессуаров Telegärtner. Ниже — сравнение с близкими артикулами из той же серии, имеющимися в наличии.
| Параметр | J01020A0112 ◀ | J01020A0035 | J01020A0036 | J01020A0040 |
|---|---|---|---|---|
| Тип | прямой штекер | угловой штекер 90° | угловой штекер 90° | угловой штекер 90° |
| Импеданс | 50 Ω | 50 Ω | 50 Ω | 50 Ω |
| Полоса | 0–11 GHz | 0–11 ГГц | 0–11 ГГц | 0–11 ГГц |
| Конфигурация | male | штекер (m) | штекер (m) | штекер (m) |
| Кабельная группа | E | G1 | G5 | G7 |
| Цена, ₽ | 1 731 | 490 | 916 | 1 229 |
| Карточка | — | Смотреть→ | Смотреть→ | Смотреть→ |
Стоимость и сроки изготовления опций — по запросу у менеджера.
Гарантия
1 год от производителя
При отсутствии механических повреждений. Telegärtner Karl Gärtner GmbH несёт гарантию в соответствии с европейским законодательством.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Telegärtner J01020A0112
Доставка по всей России · Гарантия 1 год · Русскоязычная техподдержка
Поставляем Разъем Telegartner J01020A0112 N-типа (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
