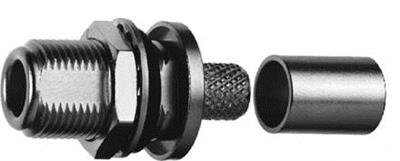

Разъем Telegartner J01021A0060 N-типа (Телегартнер)

Name: Разъем Telegartner J01021A0060 N-типа (Телегартнер)
Price: 895.00000000 RUB
Availability: InStock
Rating: 5 (15 reviews)

Код: 14148

Узнать о доставке

Разъем Telegartner J01021A0060 N-типа (Телегартнер)

Производитель:
Telegartner

Все товары бренда

Только оригинальные
товары бренда

Telegartner каталог

Запросить КП

Пригласить в тендер

Скопировать ссылку http://www.bbrc.ru:443/catalog/item/razem_telegartner_j01021a0060_n_tipa_telegartner/

Распечатать страницу

895 ₽

с НДС

Получить коммерческое предолжение

Добавить в корзину

Купить в 1 клик

Количество

шт

Звоните:

Бесплатно для регионов 8-800-505-92-60

Москва +7 495 109 02 08

Пишите: sales@bbrc.ru

TELEGÄRTNER · Серия J01021

Telegärtner J01021A0060 — N розетка прямая кабельная 50 Ом, группа E: RG58C/U, LMR195

Прямая кабельная N-розетка 50 Ом производства Telegärtner (Германия). Резьбовое соединение по IEC 61169-16, гарантированный диапазон до 0–11 ГГц. Кабельная группа E (RG58C/U, LMR195). Монтаж: центральный контакт — soldering, внешний — crimped. Корпус латунь с никелированием, изолятор PTFE. RoHS-совместим.

N розетка прямая 50 Ом 50 Ω · 0–11 ГГц Группа E: RG58C/U, LMR195 Made in Germany

50 Ω

Импеданс

0–11 ГГц

Полоса

IEC 61169-16

Интерфейс

RoHS

Стандарт

Страна

Telegärtner

Бренд

О модели

J01021A0060 — N розетка прямая кабельная 50 Ом, группа E: RG58C/U, LMR195 производства Telegärtner Karl Gärtner GmbH (Штайненбронн, Германия). Импеданс 50 Ω, гарантированный рабочий диапазон до 0–11 ГГц. Совместим с кабельной группой E: RG58C/U, LMR195. Соответствует международному стандарту интерфейса IEC 61169-16 — механически и электрически совместим с любыми разъёмами стандарта от других производителей. Монтаж: центральный контакт — soldering, внешний — crimped. Корпус из латуни с гальваническим покрытием, изолятор PTFE, RoHS-совместим (2011/65/EU).

Парная часть для N-штекеров серии J01020. Те же кабельные группы и вставки — выбирается под конкретный тип кабеля.

Ключевые преимущества

ВЧ-параметры по OEM-датшиту Импеданс 50 Ω, рабочий диапазон 0–11 ГГц. Гарантированные ВЧ-параметры от производителя.

Резьбовое N-соединение по IEC 61169-16 Накрутка с фиксацией момента 4-6 Нм. Гарантированная полоса до 11 ГГц.

Латунь CuZn39Pb3 с никелированием Корпус — латунь с Ni-покрытием. Центральный контакт CuSnZn3 с серебром Cu2Ag5. Антикоррозионная защита.

Ресурс >500 циклов сочленения Гарантированная износостойкость Telegärtner для коммутационных применений.

Кабельная группа E Для кабелей: RG58C/U, LMR195.

Производство Германия Изготовление и контроль качества на головном заводе Telegärtner Karl Gärtner GmbH в Steinenbronn. Происхождение DE.

Официальный OEM-датшит Полный пакет техдокументации производителя. ВЧ-параметры подтверждены OEM-измерениями.

Что означают стандарты защиты

IEC 61169-16

Международный стандарт интерфейса N-разъёмов. Резьбовое соединение, более широкий частотный диапазон чем BNC.

RoHS 2011/65/EU

Соответствие европейской директиве об ограничении вредных веществ. Без свинца в покрытии контактов, без кадмия, ртути, шестивалентного хрома.

Кабельная группа E

Классификация Telegärtner для совместимых коаксиальных кабелей: RG58C/U, LMR195

Технические характеристики

Электрические характеристики
Импеданс	50 Ω
Рабочая полоса частот	0–11 ГГц

Механические характеристики
Тип/исполнение	прямая розетка
Конфигурация контактов	female
Стандарт интерфейса	IEC 61169-16
Способ монтажа центрального контакта	soldering
Способ монтажа внешнего контакта	crimped

Совместимые кабели (группа E)
Список	RG58C/U, LMR195

Условия эксплуатации и сертификация
RoHS-совместимость	ДА (2011/65/EU)
Происхождение	Германия (Made in DE)
Производитель	Telegärtner Karl Gärtner GmbH, Steinenbronn

Сравнение с похожими моделями

Артикул J01021A0060 принадлежит к серии J01021 разъёмов и аксессуаров Telegärtner. Ниже — сравнение с близкими артикулами из той же серии, имеющимися в наличии.

Параметр	J01021A0060 ◀	J01021A0043	J01021A0063	J01021A0149
Тип	прямая розетка	прямая розетка	прямая розетка	прямая розетка
Импеданс	50 Ω	50 Ω	50 Ω	50 Ω
Полоса	0–11 ГГц	0–11 ГГц	0–11 ГГц	0–11 ГГц
Конфигурация	female	female	female	female
Кабельная группа	E	F	E	F
Цена, ₽	895	4 578	1 442	2 518
Карточка	—	Смотреть→	Смотреть→	Смотреть→

Области применения

Антенно-фидерные тракты БС

Базовые станции сотовой связи, антенны GSM/UMTS/LTE/5G, фидерные линии.

Профессиональная радиосвязь

Радиорелейные линии, военная и гражданская радиосвязь, репитеры.

Системы безопасности

Беспроводная сигнализация, охранные радиосистемы, антенны контроля доступа.

Измерительная техника

Анализаторы спектра, ВЧ-генераторы, тестеры антенн.

WiFi и беспроводные сети

Антенны WiFi 2.4/5/6 ГГц, точки доступа корпоративного класса.

ВЧ и СВЧ научные исследования

Лабораторное оборудование, измерительные стенды СВЧ-диапазона.

Опции по запросу

Стоимость и сроки изготовления опций — по запросу у менеджера.

Сертификат происхождения Документ Made in Germany выдаётся на отгружаемую партию по запросу.

Поставка партиями любого объёма Возможна отгрузка как штучно, так и большими партиями — по индивидуальному запросу.

Сборочная инструкция Документ Telegärtner Montageanleitung (assembly instruction). Высылается по запросу с заказом.

Сертификация

RoHS 2011/65/EU IEC 61169-16 Made in Germany ISO9001

Частые вопросы

Это оригинальный товар Telegärtner Karl Gärtner GmbH?Да. Артикул J01021A0060 производится в Германии (Steinenbronn). Поставляется в фирменной упаковке Telegärtner. Сертификат происхождения — по запросу.

Какие кабели подходят для J01021A0060?Кабельная группа E: RG58C/U, LMR195. Совместимый обжимной инсерт серии N0100х.

В чём разница между N розеткой и N штекером?Розетка (jack, female) имеет внутренний центральный контакт-трубку. Штекер (plug, male) — штырь. Для сборки кабеля нужно совпадение: розетка сочленяется со штекером.

Совместима ли с N-разъёмами других производителей?Да. Интерфейс N по IEC 61169-16. Совместима с разъёмами Amphenol, Rosenberger, Huber+Suhner, Andrew/CommScope. Резьба 5/8″-24 UNEF.

Какие кабели подходят для J01021A0060?Кабельная группа E по классификации Telegärtner: RG58C/U, LMR195. Для других кабелей нужен другой N-штекер серии J01020 — список из 43 артикулов покрывает все распространённые типы коаксиала.

До какой частоты работает J01021A0060?По стандарту IEC 61169-16 N-разъёмы гарантированно работают до 11 ГГц. На практике конкретная пара плюс отрезок кабеля может иметь более узкий рабочий диапазон, ограниченный кабелем. Для большинства задач (GSM/LTE/5G, WiFi, спутниковая связь) этого с большим запасом.

Совместим ли с N-разъёмами других производителей?Да. Интерфейс соответствует IEC 61169-16. Совместим с N-разъёмами Amphenol, Rosenberger, Huber+Suhner, Radiall, отечественных производителей и любых других согласно стандарту.

Прямой или угловой — что выбрать?Прямой N (straight) — для открытой проводки, когда есть пространство за разъёмом для прямого ухода кабеля. Угловой N (right angle, артикулы серии J01020A003x/0040/0045/0046/0097) — для стеснённого монтажа в шкафах, на платах, в экранах с близкой к разъёму направляющей.

Какой момент затяжки применять?По стандарту Telegärtner — 4-6 Нм для гайки. Превышение момента может повредить резьбу или изолятор. Недотяжка приводит к ухудшению ВЧ-параметров и повышенному КСВН.

Можно ли заказать большую партию или штучно?Да, отгружаем и штучно, и партиями любого объёма. Большие партии — по индивидуальному запросу: запросите КП через форму на сайте или по телефону 8-800-505-92-60. Срок поставки уточняется при размещении заказа.

Гарантии и сервис

Гарантия

1 год от производителя

При отсутствии механических повреждений. Telegärtner Karl Gärtner GmbH несёт гарантию в соответствии с европейским законодательством.

Техподдержка

Русскоязычная служба

Консультация по подбору и интеграции.

Ремонт

не более 30 мин

Среднее время восстановления.

Купить Telegärtner J01021A0060

Доставка по всей России · Гарантия 1 год · Русскоязычная техподдержка

Подбор комплектации → Консультация инженера → Расчёт доставки →

Промышленное оборудование Разъем Telegartner J01021A0060 N-типа (Телегартнер) от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).

В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.

Все товары Telegartner Другие модели в категории: Разъемы N-типа
