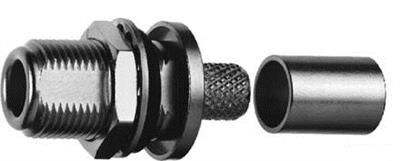

Прямая кабельная N-розетка 50 Ом производства Telegärtner (Германия). Резьбовое соединение по IEC 61169-16, гарантированный диапазон до 0–11 ГГц. Кабельная группа G (H155, LMR240, SAT50). Монтаж: центральный контакт — crimped, внешний — crimped. Корпус латунь с никелированием, изолятор PTFE. RoHS-совместим.
J01021A0197 — N розетка прямая кабельная 50 Ом, группа G: H155, LMR240, SAT50 производства Telegärtner Karl Gärtner GmbH (Штайненбронн, Германия). Импеданс 50 Ω, гарантированный рабочий диапазон до 0–11 ГГц. Совместим с кабельной группой G: H155, LMR240, SAT50. Соответствует международному стандарту интерфейса IEC 61169-16 — механически и электрически совместим с любыми разъёмами стандарта от других производителей. Монтаж: центральный контакт — crimped, внешний — crimped. Корпус из латуни с гальваническим покрытием, изолятор PTFE, RoHS-совместим (2011/65/EU).
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ω |
| Рабочая полоса частот | 0–11 ГГц |
| Механические характеристики | |
|---|---|
| Тип/исполнение | прямая розетка |
| Конфигурация контактов | female |
| Стандарт интерфейса | IEC 61169-16 |
| Способ монтажа центрального контакта | crimped |
| Способ монтажа внешнего контакта | crimped |
| Совместимые кабели (группа G) | |
|---|---|
| Список | H155, LMR240, SAT50 |
| Условия эксплуатации и сертификация | |
|---|---|
| RoHS-совместимость | ДА (2011/65/EU) |
| Происхождение | Германия (Made in DE) |
| Производитель | Telegärtner Karl Gärtner GmbH, Steinenbronn |
Артикул J01021A0197 принадлежит к серии J01021 разъёмов и аксессуаров Telegärtner. Ниже — сравнение с близкими артикулами из той же серии, имеющимися в наличии.
| Параметр | J01021A0197 ◀ | J01021A0043 | J01021A0063 | J01021A0149 |
|---|---|---|---|---|
| Тип | прямая розетка | прямая розетка | прямая розетка | прямая розетка |
| Импеданс | 50 Ω | 50 Ω | 50 Ω | 50 Ω |
| Полоса | 0–11 ГГц | 0–11 ГГц | 0–11 ГГц | 0–11 ГГц |
| Конфигурация | female | female | female | female |
| Кабельная группа | G | F | E | F |
| Цена, ₽ | 1 219 | 4 578 | 1 442 | 2 518 |
| Карточка | — | Смотреть→ | Смотреть→ | Смотреть→ |
Стоимость и сроки изготовления опций — по запросу у менеджера.
Гарантия
1 год от производителя
При отсутствии механических повреждений. Telegärtner Karl Gärtner GmbH несёт гарантию в соответствии с европейским законодательством.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Telegärtner J01021A0197
Доставка по всей России · Гарантия 1 год · Русскоязычная техподдержка
Поставляем Разъем Telegartner J01021A0197 N-типа (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
