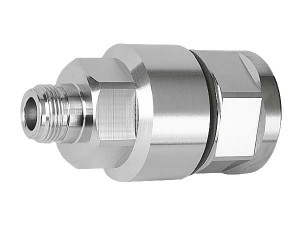

Разъем N кабельный, гнездо, муфта SIMFix Pro IP68, 50 Ом. Коаксиальные разъёмы N-типа имеют широкое применение в разных сегментах связи, благодаря дизайну конструкции среднего размера с точной посадкой, устойчивости к погодным факторам и резьбовым ответным соединениям. В большинстве коаксиальных линий, N разъёмы могут быть использованы при частоте до 11 ГГц. Сопротивление кабельного соединения - 50 Ом. Разъёмы N-типа подходят для эластичных, полужестких и фидерных типов кабеля. Для монтажа разъёмов используются обжим и опрессовка.
Особая конструкция оборудования, разработанного для изготовления разъёмов этой серии, приводит к превосходным результатам параметров потерь по затуханию (VSWR) и интермодуляционных искажений. Применение N разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости и условиям по защите окружающей среды. Разъёмы являются средне-силовым высокочастотным решением для коаксиальных линий. Соединение торцевого уплотнения для N разъёмов между штекером и гнездом соответствует классу защиты IP68.
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 4 - 6 Нм |
| Коммутационная износостойкость | ≥ 500 |
Пружинящие контакты: CuBe2;
Внешний проводник: CuPb1.15Ni1(C97)
Стальные металлические детали: CuZn39Pb3
Изолятор: PTFE
Уплотнительное кольцо: силиконовая резина / неопреновая резина
Центральный контакт: серебро поверх меди | Cu2Ag5
Внешний проводник: белая бронза | CuSnZn3 (Telealloy) / сплав серебра Ag2CuSnZn0.5 (Optargen)
Стальные металлические детали: белая бронза | CuSnZn3 (Telealloy) / никель | Cu2Ni5
Эксплуатация в соответствии с изолятором PTFE
IEC 60068 - 1: 40/155/21
| Параметр | Значение |
|---|---|
| Сопротивление проводников | Внутренний проводник: ≤ 1.5 мОм Внешний проводник: ≤ 1.0 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 2.5 кВ эфф. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение | В разъёмах прямой конструкции: ≥ 30.5 дБ / 1 ГГц В разъёмах угловой конструкции: ≥ 30.5 дБ / 1 ГГц |
| Рабочее напряжение | ≤ 1 кВ эфф. / 50 Гц |
| Рабочая частота | < 11 ГГц |
| Параметр | Значение |
|---|---|
| Группа/стандарт | G24 (7/8") |
| Структура | Монтаж В79 |
| Вес | 290 г |
Поставляем Разъем Telegartner J01021G0175 N-типа (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
