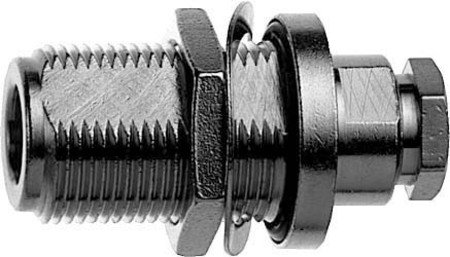

Кабельный/панельный разъём N · 50 Ом гнездо | муфта/закрутка. Коаксиальные разъёмы N-типа имеют широкое применение в разных сегментах связи благодаря дизайну конструкции среднего размера с точной посадкой, устойчивости к погодным факторам и резьбовым ответным соединениям.
В большинстве коаксиальных линий N разъёмы могут использоваться при частоте до 11 ГГц. Сопротивление кабельного соединения составляет 50 Ом. Разъёмы N-типа подходят для эластичных, полужестких и фидерных типов кабеля. Для монтажа разъёмов используются обжим и опрессовка.
Особая конструкция оборудования, разработанного для изготовления разъёмов этой серии, приводит к превосходным результатам параметров потерь по затуханию (VSWR) и интермодуляционных искажений. Применение N разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости и условиям по защите окружающей среды.
Разъёмы являются средне-силовым высокочастотным решением для коаксиальных линий. Соединение торцевого уплотнения для N разъёмов между штекером и гнездом соответствует классу защиты IP68.
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 4 - 6 Нм |
| Коммутационная износостойкость | ≥ 500 |
Пружинящие контакты: CuBe2; Внешний проводник: CuPb1.15Ni1(C97); Стальные металлические детали: CuZn39Pb3; Изолятор: PTFE; Уплотнительное кольцо: силиконовая резина/неопреновая резина.
Центральный контакт: серебро поверх меди | Cu2Ag5; Внешний проводник: белая бронза | CuSnZn3 (Telealloy) / сплав серебра Ag2CuSnZn0.5 (Optargen); Стальные металлические детали: белая бронза | CuSnZn3 (Telealloy) / никель | Cu2Ni5.
Эксплуатация в соответствии с изолятором PTFE: IEC 60068 - 1 40/155/21.
| Параметр | Значение |
|---|---|
| Сопротивление проводников | Внутренний проводник: ≤ 1.5 мОм; Внешний проводник: ≤ 1.0 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 2.5 кВ эфф. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение | В разъёмах прямой конструкции: ≥ 30.5 дБ / 1 ГГц; В разъёмах угловой конструкции: ≥ 30.5 дБ / 1 ГГц |
| Рабочее напряжение | ≤ 1 кВ эфф. / 50 Гц |
| Рабочая частота | < 11 ГГц |
| Группа/стандарт | G1 (RG-58C/U) | G5 (RG-223/U) | RG-142B/U | RG-141A/U | 1.0/2.95 AF |
|---|---|
| Структура | MIL |
| Вес | 53 г |
Поставляем Разъем Telegartner J01021H1171 N-типа (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
