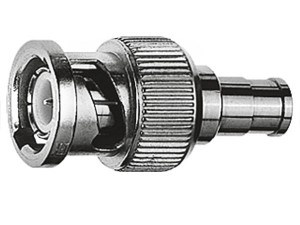

Telegartner J01008F0030 - Переходник BNC-SMB
Кабельный переходной адаптер 50 Ом • BNC штекер > SMB гнездо.
BNC штекер
Разъёмы BNC 50 Ω традиционно применяются для коммутации радиочастотных сигналов. Байонетный способ фиксации соединения данных разъёмов позволяет использовать их в тракте сигналов с частотой до 4 ГГц. Разъемы BNC рассчитаны для установки на коаксиальные кабели, имеющие различные типы экранов и сечения центрального проводника. В зависимости от конструкции разъемов, возможны различные варианты монтажа на кабель – пайка или обжим центрального контакта, а также обжим или зажатие коаксиального проводника муфтой. Правильно установленный на кабель разъем BNC в подключенном состоянии обеспечивает класс защиты IP54, что является стандартным для данного типа соединений.
SMB гнездо
Описание группы разъемов SMB / SMC / SMS с различными методами соединения:
• SMB разъемы имеют пружинный механизм зажима с защёлкой, обеспечивающий быстрое и надёжное соединение. Применяются на частоте до 4 ГГц.
• SMC разъёмы выполнены с резьбовым соединением, виброустойчивы при эксплуатации. Применяются на частоте до 10 ГГц.
• SMS разъёмы имеют облегченный механизм замка-защелки, что делает возможным их эксплуатацию в рэковых и панельных системах (патч-панели и т.д.) на частотах до 4 ГГц.
Сопротивление кабельного соединения для вышеприведенных типов разъемов 50 Ω. Разъёмы подходят для эластичных и полужестких типов коаксиальных кабелей. Для монтажа кабельных разъёмов SMB / SMC / SMS применяются технологии пайки и обжима. Также разъёмы выпускаются для монтажа на печатные платы, используя технологии сквозной пайки или обратной запрессовки контактов. Разъемы SMB / SMC / SMS находят применение во всех типах электронного оборудования.
| Характеристика | Значение |
|---|---|
| Коммутационная износостойкость | ≥ 500 |
| Усилие подключения/отключения | 14 Н |
| Материалы | Центральный контакт: бериллиевая бронза | Внешний проводник: латунь | Остальные металлические детали: латунь | Изолятор: тефлон |
| Покрытие | Центральный контакт: золото поверх никеля | Внешний проводник: никель |
| Режим эксплуатации | соответственно IEC 60068 - 1: 40/155/21 |
| Соответствие RoHS | 2002/95/EC |
| Сопротивление проводников | Внутренний проводник: ≤ 3 мОм | Внешний проводник: ≤ 2 мОм |
| Сопротивление изолятора | ≥ 1 ГОм |
| Напряжение пробоя | 1.0 кВ эффект./50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение | 28 дБ / 1 ГГц, 25.5 дБ / 3 ГГц |
| Рабочая частота | 0 - 3 ГГц |
| Вес | 13 г |
Поставляем Telegartner J01008F0030 - Переходник BNC-SMB под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
