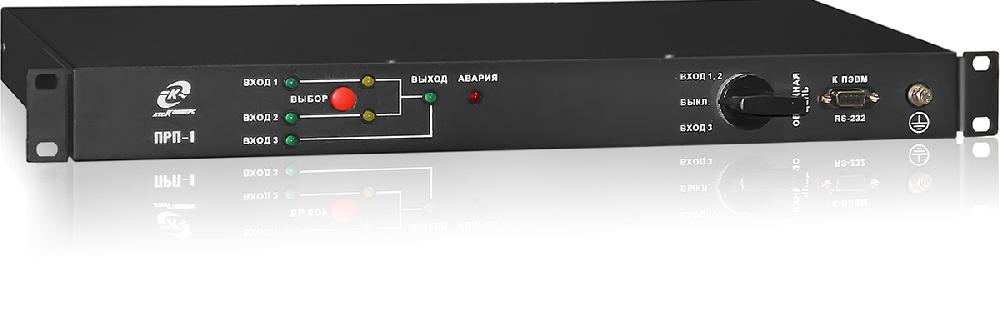

ATS Конверс ПРП-1 Устройство автоматического переключения цепей электропитания

ATS Конверс ПРП-1 Устройство автоматического переключения цепей электропитания

ПРП-1 является устройством автоматического переключения цепей электропитания 220(230) В/ 50 Гц для монтируемого в 19-ти дюймовую стойку оборудования. Предназначен для организации гарантированного электропитания однофазных приемников переменного тока за счёт подключения к двум входным источникам переменного тока 220(230) В / 50 Гц.

ПРП-1 обеспечивает безобрывное автоматическое переключение электропитания подключенных к его выходу потребителей с основного питающего ввода на резервный и обратно при пропадании или недопустимом отклонении параметров напряжения.

В качестве источников электропитания основного и резервного вводов могут использоваться:

• Две независимые однофазные сети переменного тока
• Источник бесперебойного питания (ИБП) и независимая однофазная сеть переменного тока
• Два ИБП или ИБП и двигатель-генераторная установка
• Двигатель-генераторная установка и однофазная сеть переменного тока, или иные сочетания независимых источников электроэнергии

ПРП-1 контролирует значения напряжений и их частот на основном и резервном входах и величину тока нагрузки на выходе. Если параметры напряжения находятся в допустимых пределах, то выход ПРП-1 подключен к основному входу. При недопустимом отклонении параметров электроэнергии на основном входе ПРП-1 автоматически переключает нагрузку на резервный вход. При восстановлении параметров электроэнергии на основном входе ПРП-1 автоматически переключает нагрузку на электропитание от него.

Особенности и преимущества:

• Работа с любой формой переменного напряжения позволяет подключать любые источники переменного тока, в том числе и с квазисинусоидальной формой выходного напряжения;
• Независимые входы - источники переменного напряжения не обязательно должны иметь общую нейтраль;
• Высокая устойчивостью к перенапряжениям по входам питания, как к импульсным до 4 кВ, так и длительным воздействиям;
• Высокоскоростная защита нагрузки от воздействия перенапряжения, и автоматическое возобновление питания нагрузки при нормализации напряжения хотя бы на одном из входов;
• Малое время переключения, включая время на обнаружение недопустимого отклонения напряжения (4-6 мс.);
• Автоматическая защита от перегрузок и автоматическое повторное включение с задержкой;
• Встроенная энергонезависимая память для ведения журнала событий в режиме реального времени;
• Дистанционный контроль и управление в локальных и глобальных вычислительных сетях с помощью интерфейсов «сухие» контакты, RS-232 и WEB/SNMP адаптера.

ПРП-1 имеет третий вход и ручной переключатель обводной цепи, позволяющий вручную переключать электропитание подключенных к его выходу потребителей на источник электроэнергии, подключенный к третьему входу. Наличие третьего входа позволяет создавать на основе ПРП-1, например, систему последовательного резервирования двух ИБП, в которой первый ИБП подключен к основному входу ПРП-1, второй ИБП к резервному входу ПРП-1, а третий вход ПРП-1 к независимому источнику переменного тока.

В комплект поставки ПРП-1 входят вилка сетевая на провод и розетка сетевая на провод (IEC 60320). При поставке ПРП-1 по требованию заказчика возможно доукомплектование дополнительными шнурами питания.
