Панельная секторная антенна базовых станций с 4 независимыми излучающими системами 1710–2170 МГц и кросс-поляризацией ±45°. Электрический наклон 0–10° регулируется дистанционно по AISG 2.0, блок RET в комплекте.

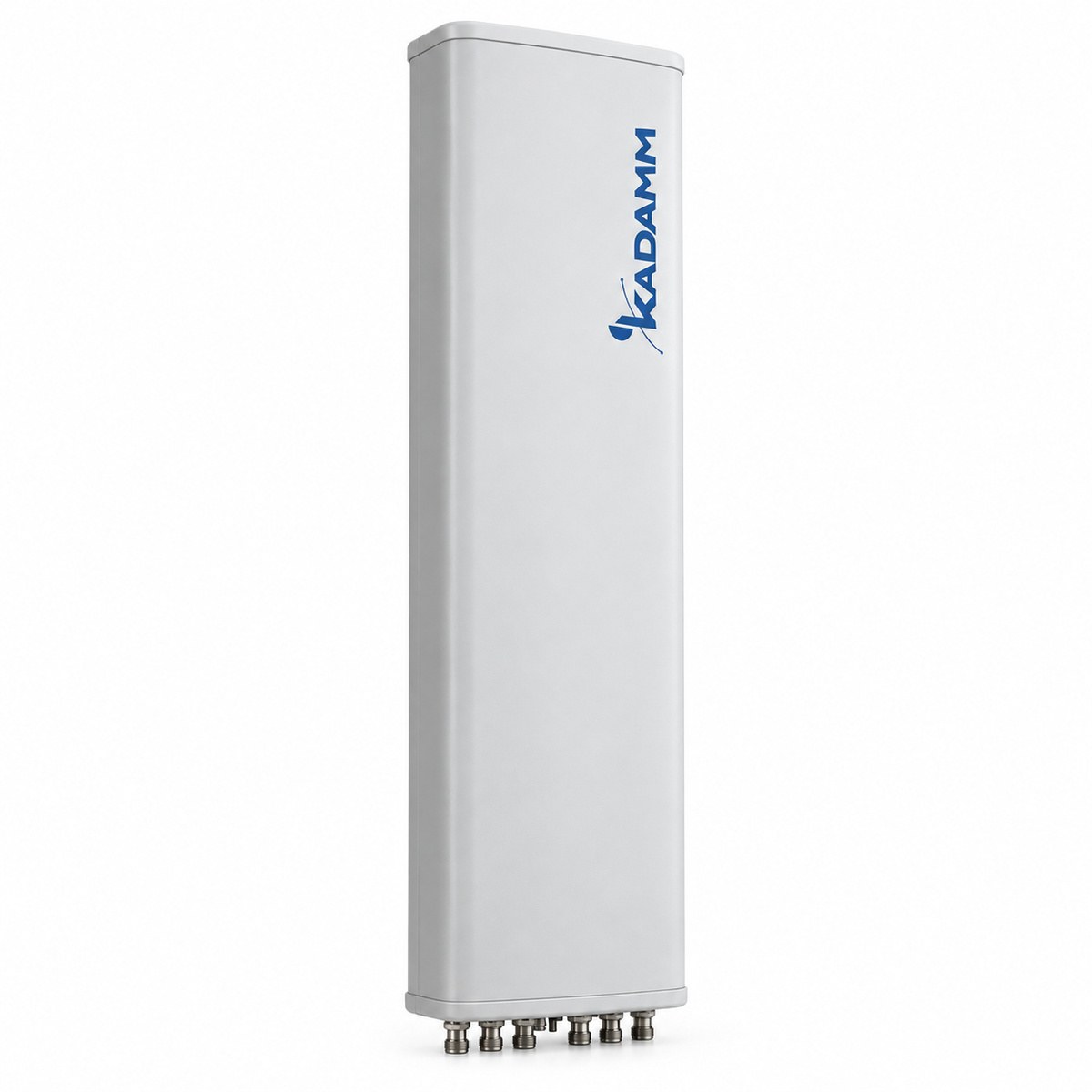

Антенна КАДАММ APX8-1722-1836 — четырёхдиапазонная секторная панельная антенна для базовых станций сотовой связи (BTS) с 4 независимыми излучающими системами 1710–2170 МГц, кросс-поляризацией ±45° и 8 портами. Рабочие полосы перекрывают GSM1800, LTE 1800, UMTS2100, LTE 2100 (диапазоны 3GPP B3, B1), что позволяет подключить радиомодули с MIMO 4×4 в каждом диапазоне.
Коэффициент усиления 17–17,8 дБи по поддиапазонам при высоте полотна 1400 мм, ширина луча в вертикальной плоскости 11°. Электрический наклон 0–10° задаётся дистанционно блоком RET по протоколу AISG 2.0 (блок входит в комплект); механический наклон 0–15°. Интермодуляция IM3 не выше −107 дБм (2×43 дБм), КСВН не более 1,5.

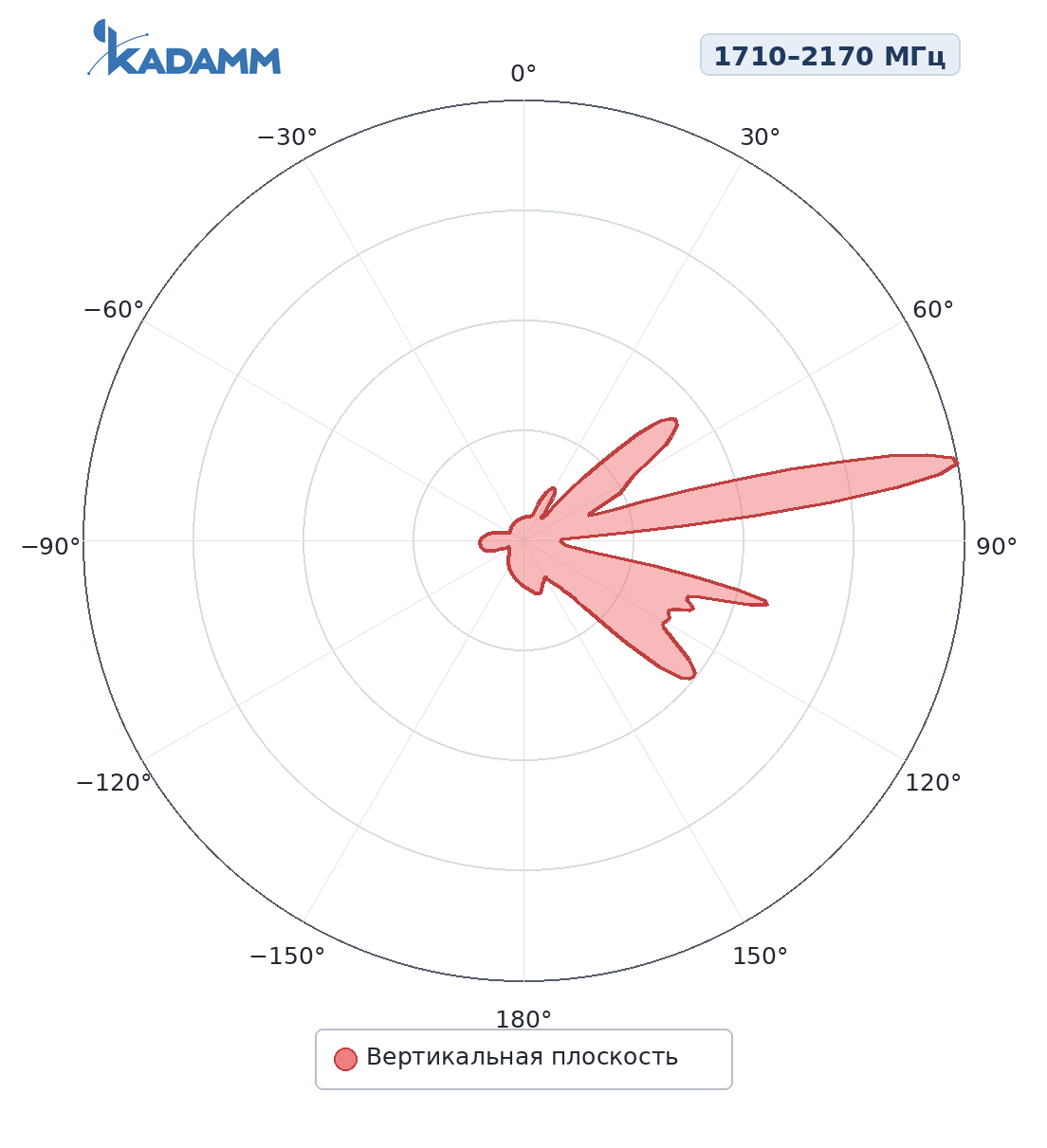

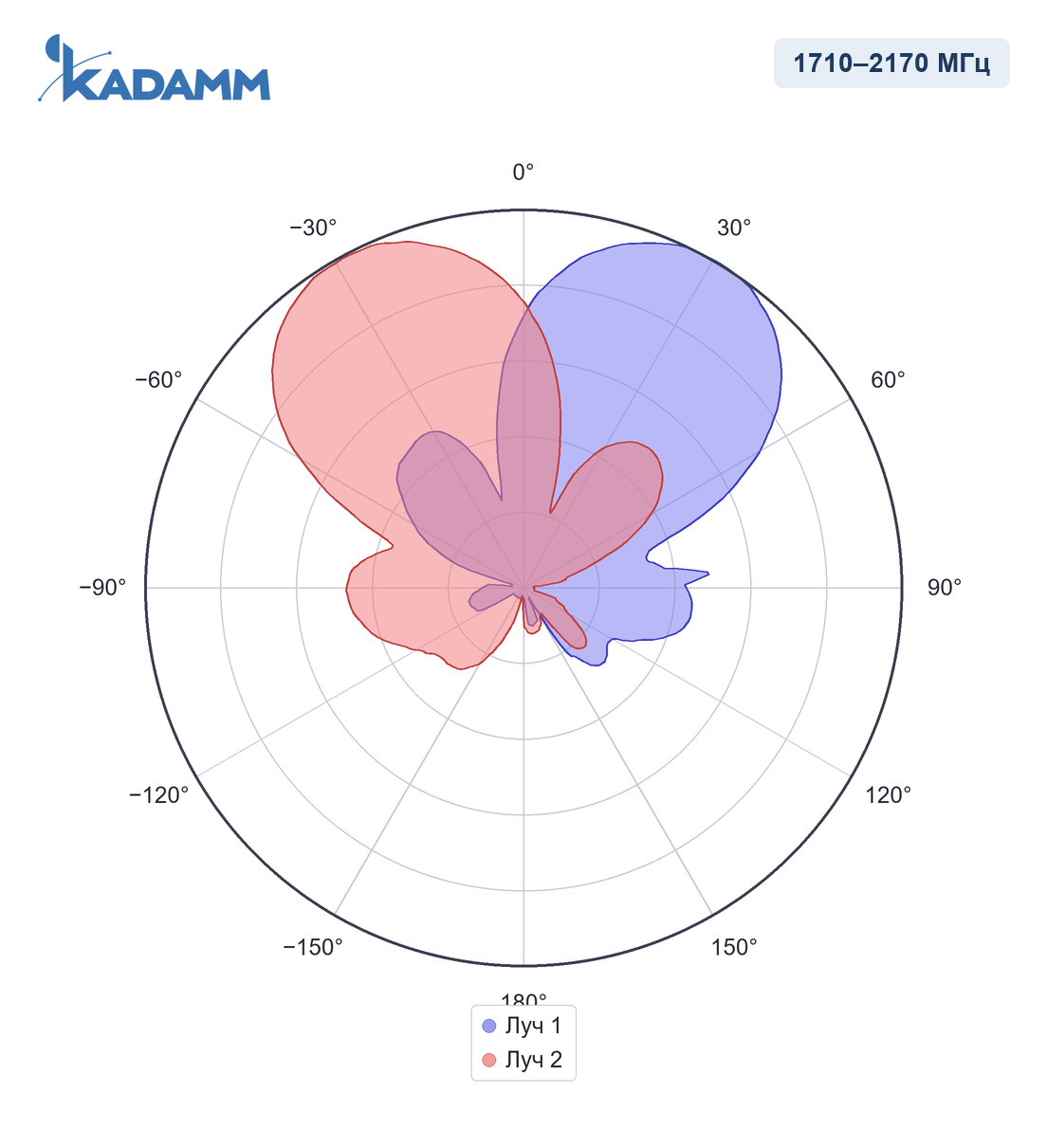

Диаграммы направленности KADAMM APX8-1722-1836 в полосах 1710–2170 МГц, горизонтальная плоскость, 1710–2170 МГц, вертикальная плоскость — нормированные, в полярных координатах.
| Параметр | 1710–1880 МГц | 1850–1990 МГц | 1920–2170 МГц |
|---|---|---|---|
| Диапазон частот | 4×1710–2170 МГц | ||
| Поляризация | ±45° | ||
| Коэффициент усиления, дБи | 17 ± 0,6 | 17,6 ± 0,6 | 17,8 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 36 ± 3° | 34 ± 3° | 32 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥11° | ||
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 | ||
| Подавление первого бокового лепестка, дБ | ≥15 | ||
| Электрический наклон | 0–10° | ||
| Поляризация | ±45° | ||
| Электрический наклон | 0–10° | ||
| КСВН | ≤1,5 | ||
| Развязка между входами, дБ | ≥25 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−107 дБм (2×43 дБм) | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 250 Вт | ||
| Блок RET | KRCU20D | ||
| Грозозащита | Заземление по постоянному току | ||
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 7/16 (IEC 61169-4) |
| Размеры (В × Ш × Г) | 1400 × 396 × 190 мм |
| Размеры упаковки | 1630 × 490 × 320 мм |
| Масса антенны | 17,8 кг |
| Масса монтажного комплекта | 4 кг |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Стеклопластик |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM APX8-1722-1836 работает в полосах 1710–2170 МГц: сети GSM1800, LTE 1800, UMTS2100, LTE 2100 (диапазоны 3GPP B3/n3, B1/n1). Секторы базовых станций в диапазонах GSM1800, LTE 1800, UMTS2100, LTE 2100: ёмкостные слои сети в городской застройке, плотные площадки. Ширина луча 33° подходит для узкосекторных конфигураций и шестисекторных площадок.
Антенна КАДАММ APX8-1722-1836, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.

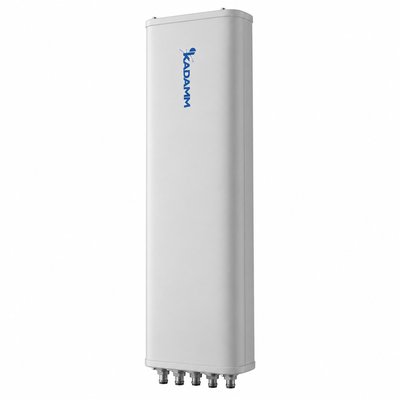

| Параметр | APX8-1722-1836 | APX8-1727-1938 | K832172720 | K832182120 | K832809018 | K833172121 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 4×1710–2170 МГц | 4×1695–2690 МГц | 1710–2690 МГц | 1710–2170 МГц | 790–960 МГц | 1710–2170 МГц |
| Поляризация | 4×±45° | 4×±45° | ±45° | ±45° | ±45° | ±45° |
| Ширина ДН по уровню −3 дБ | 33° | 33° | 33° | 33° | 33° | 26° |
| Коэффициент усиления | 17,8 дБи | 19 дБи | 20,2 дБи | 19,5 дБи | 17,5 дБи | 21 дБи |
| Электрический наклон | 0–10°, RET | 2–12°, RET | 2–12°, RET | 2–12°, RET | 2–12°, RET | 6°, фикс. |
| Тип | — | многолучевая секторная антенна | многолучевая секторная антенна | многолучевая секторная антенна | многолучевая секторная антенна | многолучевая секторная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APX8-1722-1836 — 1710–2170 МГц — перекрывают диапазоны 3GPP B3/n3, B1/n1; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM APX8-1722-1836 — 8 × розетка 7/16 (IEC 61169-4); поляризация — 4×±45°.
У KADAMM APX8-1722-1836 крепление на трубу Ø50–Ø115 мм, размеры 1400 × 396 × 190 мм, масса 17,8 кг, выдерживает ветер до 200 км/ч.
У KADAMM APX8-1722-1836: диапазоны 4×1710–2170 МГц, усиление 17,8 дБи, наклон 0–10°, RET. У KADAMM APX8-1727-1938: диапазоны 4×1695–2690 МГц, усиление 19 дБи, наклон 2–12°, RET.
Электрический наклон KADAMM APX8-1722-1836 — 0–10° — задаётся блоком RET по AISG; механический наклон 0–15° — кронштейном.
Высотой полотна и, как следствие, усилением и шириной луча в вертикальной плоскости: у этой модели 1400 мм и 17,8 дБи.
Артикул для заказа — KADAMM APX8-1722-1836, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APX8-1722-1836 могут уточняться без уведомления.
Поставляем KADAMM APX8-1722-1836 — секторная антенна базовой станции 1710–2170 МГц, 17,8 дБи, 8 портов под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
