Многолучевая панельная антенна базовых станций: несколько независимых узких лучей в одном полотне: 1710–2170 МГц, кросс-поляризацией ±45°, 6 портов.
Антенна КАДАММ K833172121 — многолучевая панельная антенна базовых станций: несколько независимых узких лучей в одном полотне: одной излучающей системой 1710–2170 МГц, кросс-поляризацией ±45°, 6 портами. Рабочие полосы перекрывают GSM1800, LTE 1800, UMTS2100, LTE 2100 (диапазоны 3GPP B3, B1), возможно MIMO 2×2. Это многолучевая антенна базовой станции (BTS): секторная антенна BTS, разделённая на несколько узких лучей.
Коэффициент усиления 21 дБи, ширина ДН в горизонтальной плоскости 26°, в вертикальной 6,5°. Габариты 1460 × 398 × 105 мм, масса 20 кг. Интермодуляция IM3 не выше −150 дБн, КСВН не более 1,5.

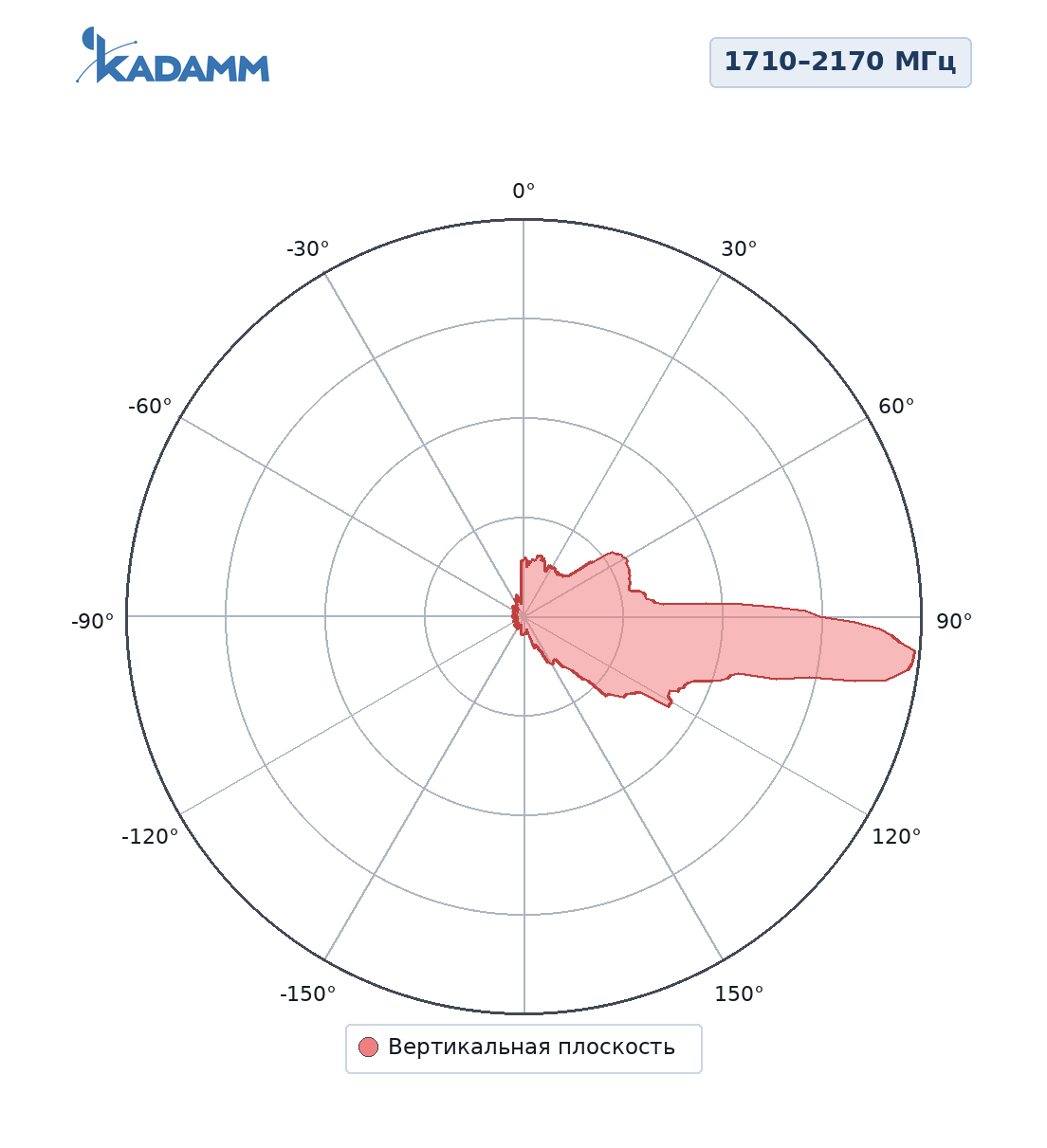

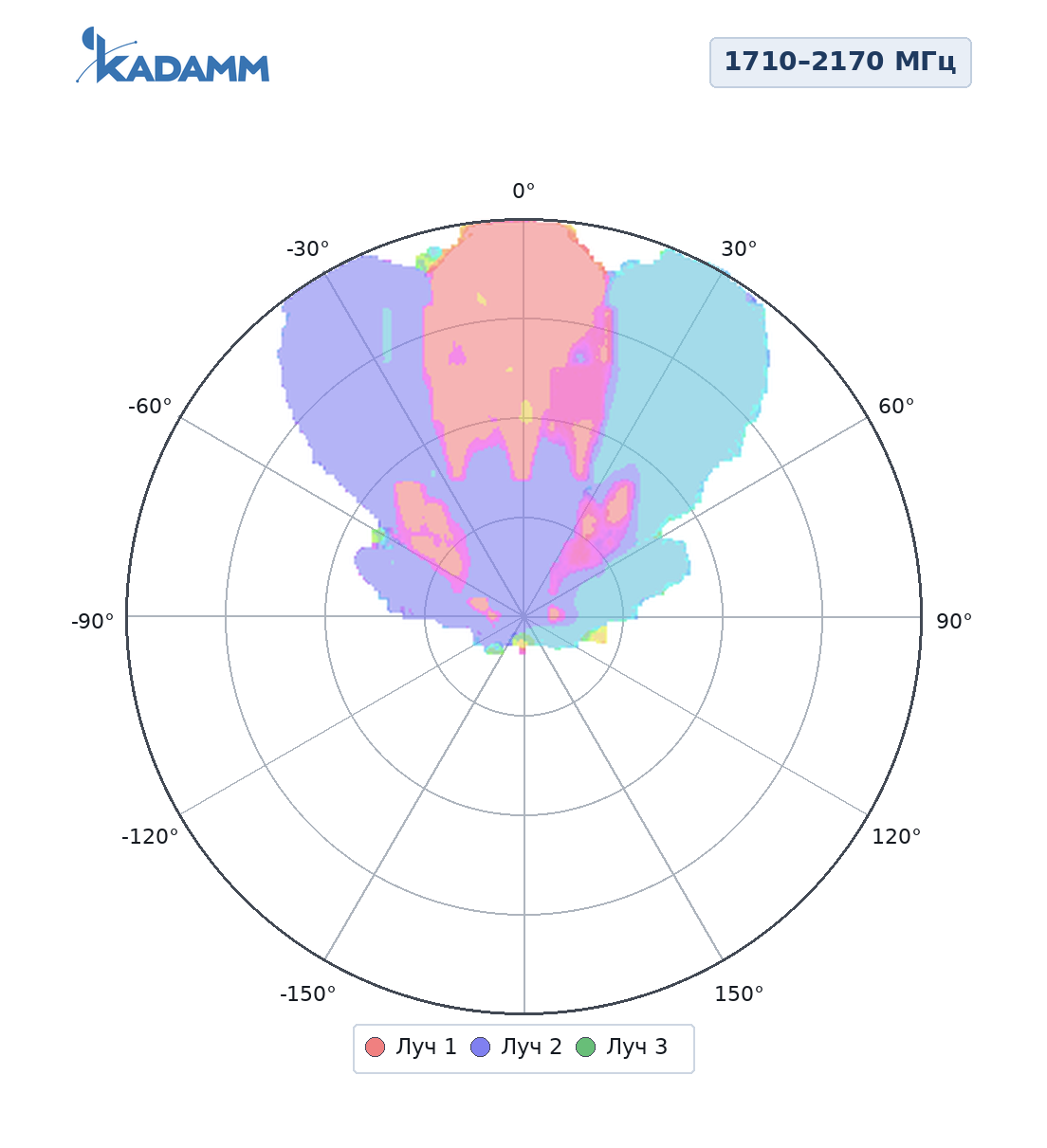

Диаграммы направленности в полярных координатах из технической документации на модель; диапазоны и плоскости — по подписям в документации.
| Параметр | Значение |
|---|---|
| Диапазон частот | 1710–2170 МГц |
| Коэффициент усиления, дБи | 21 (0°Beam) |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 26 (Beam:−30° 0° +30°)° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥28 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥18 |
| Подавление первого бокового лепестка, дБ | ≥ 16 |
| Поляризация | ±45° |
| Электрический наклон | 6° |
| КСВН | ≤1,5 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление (импеданс) | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 200 Вт |
| Грозозащита | Заземление по постоянному току |
| Параметр | Значение |
|---|---|
| Разъёмы | 6 × розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1460 × 398 × 105 мм |
| Размеры упаковки | 1785 × 475 × 181 мм |
| Масса антенны | 20 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 28,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 600 / 155 / 715 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Площадки с высокой нагрузкой: стадионы, вокзалы, торговые центры, центральные улицы — сектор делится на несколько узких лучей с независимыми радиомодулями, ёмкость растёт без новых антенных позиций (GSM1800, LTE 1800, UMTS2100, LTE 2100).

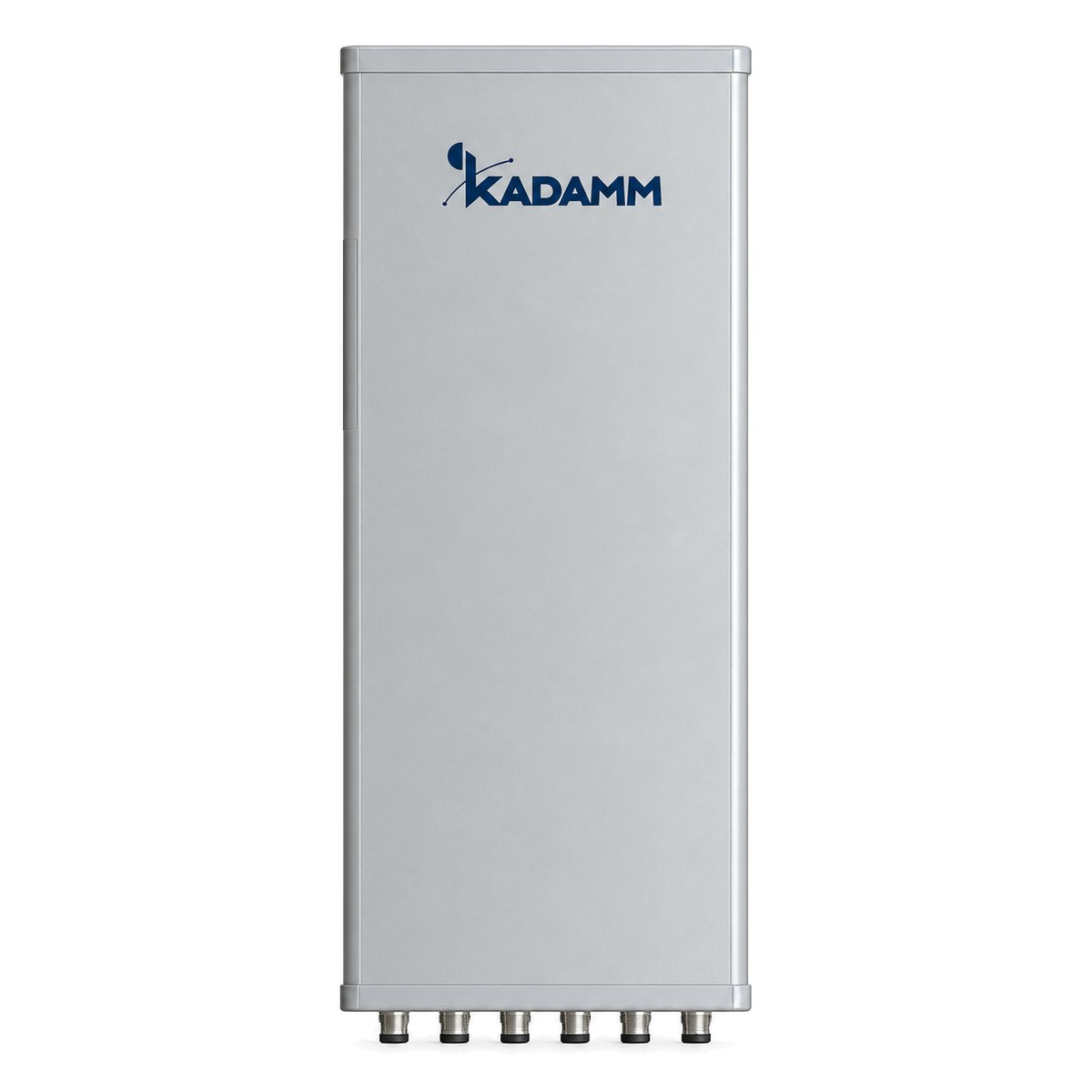

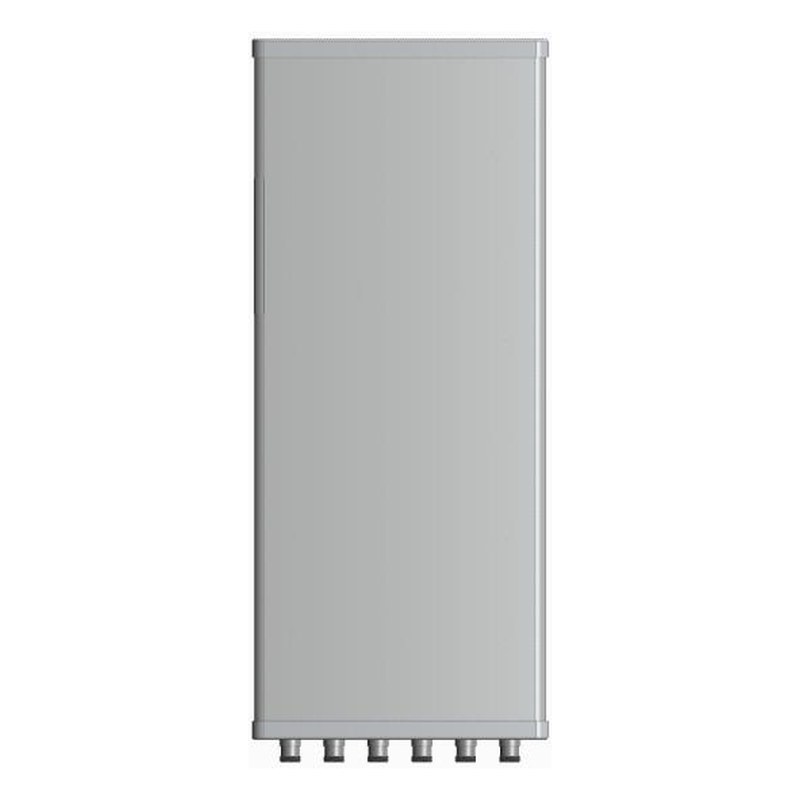

Антенна КАДАММ K833172121, монтажный комплект на трубу Ø50–Ø115 мм.
| Параметр | K833172121 | K833172721 | K833172722 | K832809018 | K832182120 | K832172720 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 1710–2170 МГц | 3×1710–2170 МГц | 3×1710–2690 МГц | 2×790–960 МГц | 2×1710–2170 МГц | 2×1710–2690 МГц |
| Поляризация | ±45° | 3×±45° | 3×±45° | 2×±45° | 2×±45° | 2×±45° |
| Ширина ДН по уровню −3 дБ | 26° | 26° | 30° | 33° | 33° | 33° |
| Коэффициент усиления | 21 дБи | 21 дБи | 21,5 дБи | 17,5 дБи | 19,5 дБи | 20 дБи |
| Электрический наклон | 6°, фикс. | фиксированный | 2–10°, RET | 2–12°, RET | 2–12°, RET | 2–12°, RET |
| Тип | многолучевая секторная антенна | — | — | — | — | — |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
В одном полотне размещены несколько независимых излучающих систем, каждая формирует свой узкий луч (например, два луча по 33° вместо одного 65°). К каждому лучу подключается свой радиомодуль, поэтому ёмкость сектора растёт кратно числу лучей без новых антенных позиций на опоре.
Гибридная совмещает обычные секторные массивы (65°, как правило, для нижних диапазонов) и многолучевые массивы (2×33° для верхних диапазонов) в одном корпусе. Так на загруженной площадке добавляют ёмкость в LTE 1800/2100/2600, сохранив покрытие в 700–900 МГц.
Ось антенны направляют на центр сектора; лучи расходятся симметрично на заданные углы (например, ±31°). Наклон задаётся общим RET или отдельными блоками по массивам — см. таблицу характеристик.
Это азимуты максимумов лучей относительно оси полотна. Два луча ±31° шириной 33° вместе закрывают стандартный сектор 65° с небольшим перекрытием на стыке.
В многолучевых антеннах через одно полотно проходят сигналы нескольких радиомодулей; продукты интермодуляции на контактах попадают в приёмные полосы соседних лучей. Уровень IM3 порядка −150 дБн при 2×43 дБм по IEC 62037 — обязательный критерий.
Артикул для заказа: KADAMM K833172121. Производитель — КАДАММ (KADAMM). Терминология параметров — по ГОСТ Р 55787-2013 и ГОСТ 24375-80. Характеристики могут быть изменены без уведомления.
Промышленное оборудование KADAMM K833172121 — трёхлучевая многолучевая секторная антенна 1710–2170 МГц, 21 дБи, 6 портов от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
