Многолучевая панельная антенна базовых станций: несколько независимых узких лучей в одном полотне с кросс-поляризацией ±45°: 4×1695–2690 МГц, 8 портов.
Антенна КАДАММ APX8-1727-1938 — многолучевая панельная антенна базовых станций: несколько независимых узких лучей в одном полотне: 4 независимыми излучающими системами 1695–2690 МГц, кросс-поляризацией ±45°, 8 портами. Рабочие полосы перекрывают GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600 (диапазоны 3GPP B3, B1, B40, B7, B38, B41), возможно MIMO 4×4 в каждом диапазоне. Это многолучевая антенна базовой станции (BTS): секторная антенна BTS, разделённая на несколько узких лучей.
Коэффициент усиления 17,2–19 дБи по диапазонам, ширина ДН в горизонтальной плоскости 33–38°, в вертикальной 9–12°. Габариты 1600 × 396 × 190 мм, масса 20,5 кг.

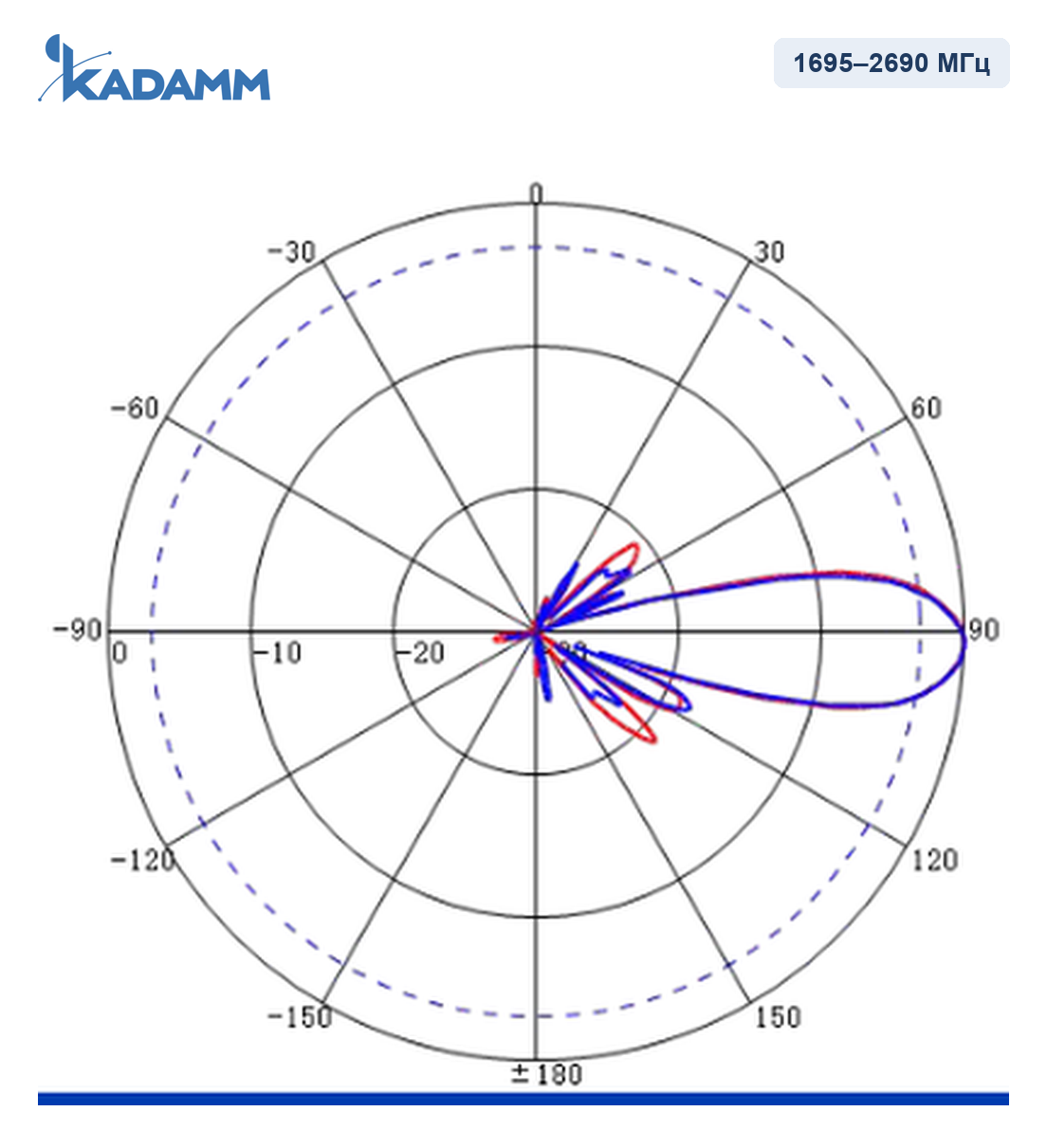

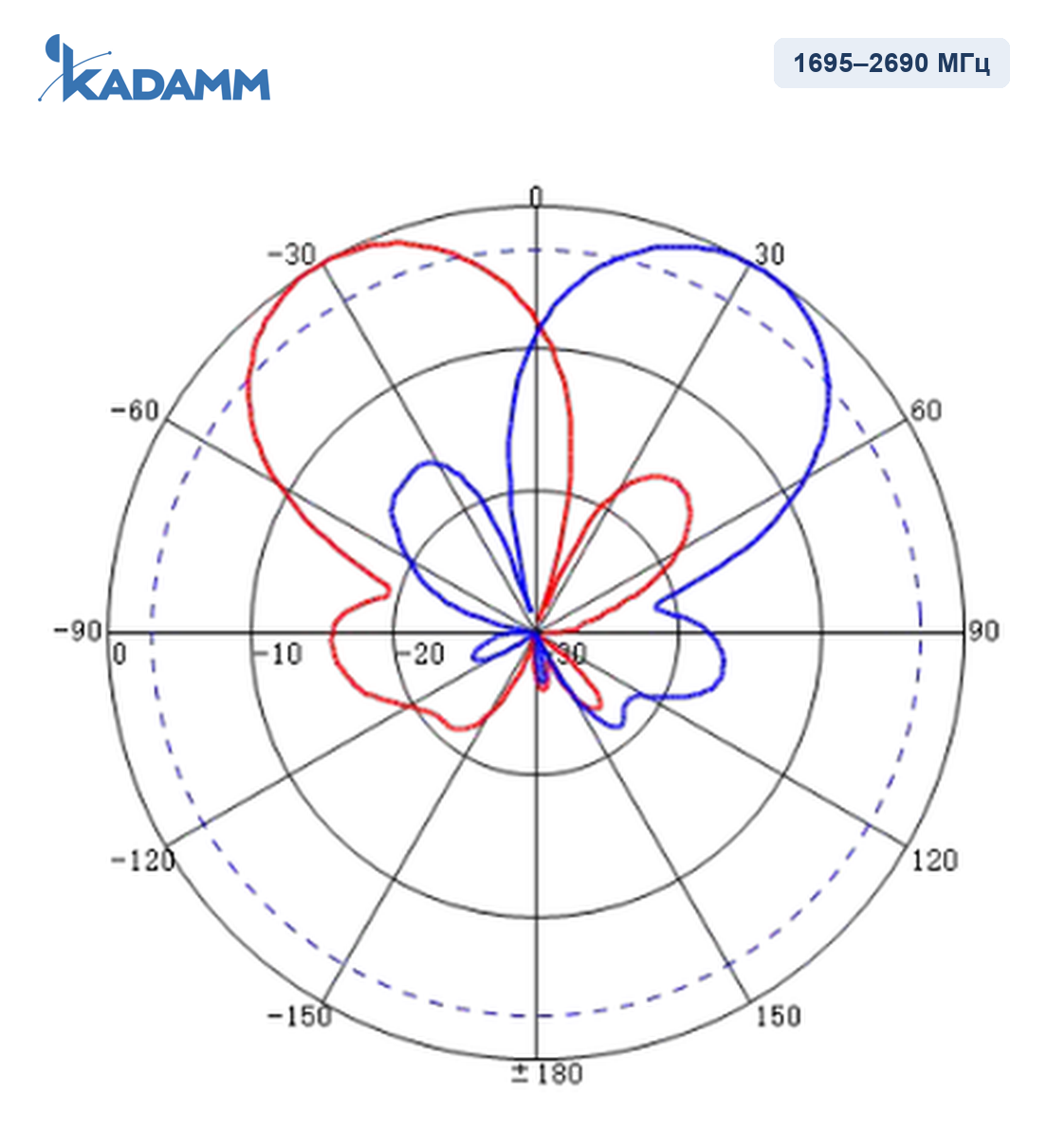

Диаграммы направленности KADAMM APX8-1727-1938 в полосах 1695–2690 МГц, горизонтальная плоскость, 1695–2690 МГц, вертикальная плоскость — нормированные, в полярных координатах.
| Параметр | 1695–1880 МГц | 1850–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|---|
| Диапазон частот | 4×1695–2690 МГц | ||||
| Поляризация | ±45° | ||||
| Коэффициент усиления, дБи | 17,2 | 17,5 | 18,5 | 18,5 | 19,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 38° | 36° | 35° | 34° | 33° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 12° | 11,5° | 11° | 10° | 9° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 (180° ± 30°) | ||||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±30°: ≥10) | ||||
| Подавление первого бокового лепестка, дБ | ≥16 | ||||
| Электрический наклон | 2–12° | ||||
| Поляризация | ±45° | ||||
| Электрический наклон | 2–12° | ||||
| КСВН | ≤1,5 | ||||
| Развязка между входами, дБ | ≥25 | ||||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт | 250 Вт | ||||
| Блок RET | KRCU20D | ||||
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | 1600 × 396 × 190 мм |
| Размеры упаковки | 1830 × 490 × 320 мм |
| Масса антенны | 20,5 кг |
| Масса монтажного комплекта | 4,8 кг |
| Максимальная скорость ветра | 250 км/ч |
| Материал радома | стеклопластик |
| Механический наклон | 0–12° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM APX8-1727-1938 работает в полосах 1695–2690 МГц: сети GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600, LTE/NR TDD 2600 (диапазоны 3GPP B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Луч 33° в горизонтальной плоскости — шестисекторная площадка, трассы и протяжённые объекты; электрический наклон 2–12°.

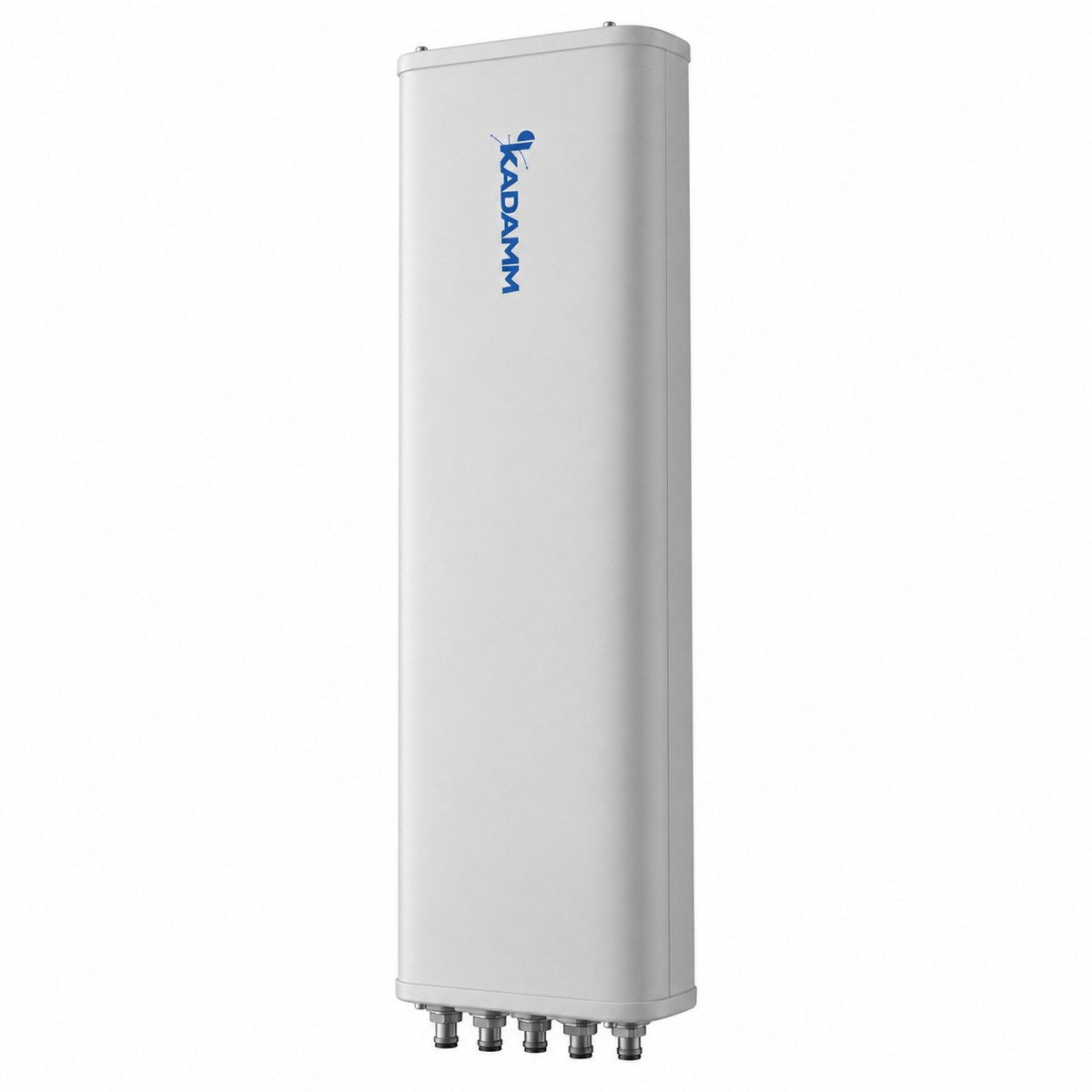

Антенна КАДАММ APX8-1727-1938, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
| Параметр | APX8-1727-1938 | APX8-1722-1836 | K832172720 | K832182120 | K832809018 | K833172121 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 4×1695–2690 МГц | 4×1710–2170 МГц | 1710–2690 МГц | 1710–2170 МГц | 790–960 МГц | 1710–2170 МГц |
| Поляризация | 4×±45° | 4×±45° | ±45° | ±45° | ±45° | ±45° |
| Ширина ДН по уровню −3 дБ | 33° | 33° | 33° | 33° | 33° | 26° |
| Коэффициент усиления | 19 дБи | 17,8 дБи | 20,2 дБи | 19,5 дБи | 17,5 дБи | 21 дБи |
| Электрический наклон | 2–12°, RET | 0–10°, RET | 2–12°, RET | 2–12°, RET | 2–12°, RET | 6°, фикс. |
| Тип | многолучевая секторная антенна | — | многолучевая секторная антенна | многолучевая секторная антенна | многолучевая секторная антенна | многолучевая секторная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APX8-1727-1938 — 1695–2690 МГц — перекрывают диапазоны 3GPP B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM APX8-1727-1938 — 8 × розетка 4.3-10 (IEC 61169-54); поляризация — 4×±45°.
У KADAMM APX8-1727-1938 крепление на трубу Ø50–Ø115 мм, размеры 1600 × 396 × 190 мм, масса 20,5 кг, выдерживает ветер до 250 км/ч.
У KADAMM APX8-1727-1938: диапазоны 4×1695–2690 МГц, усиление 19 дБи, наклон 2–12°, RET. У KADAMM APX8-1722-1836: диапазоны 4×1710–2170 МГц, усиление 17,8 дБи, наклон 0–10°, RET.
Электрический наклон KADAMM APX8-1727-1938 — 2–12° — регулируется; механический наклон 0–12° — кронштейном.
Артикул для заказа — KADAMM APX8-1727-1938, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APX8-1727-1938 могут уточняться без уведомления.
Поставляем KADAMM APX8-1727-1938 — секторная антенна базовой станции 1695–2690 МГц, 19 дБи, 8 портов под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
