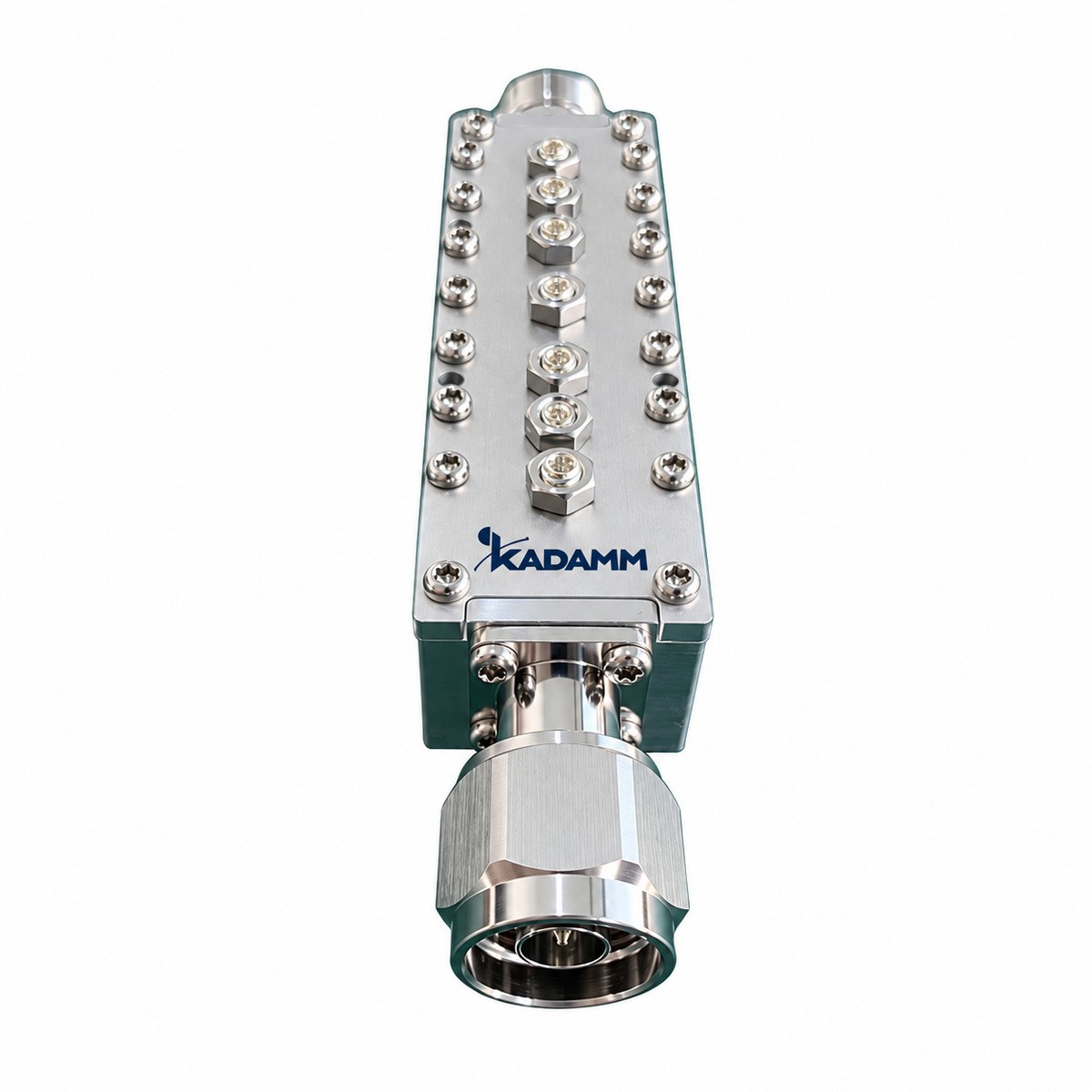

КАДАММ ФП-2500/3300-N — полосовой фильтр: полоса пропускания 2500–3300 МГц, вносимые потери ≤1,0 дБ, возвратные потери ≥18 дБ, подавление ≥70 дБ на 1–100 МГц. Мощность 30 Вт средняя, разъёмы N вилка – N розетка. Применение: защита приёмного тракта и подавление помех соседних систем в радиосвязи и распределённых сетях. Оборудование KADAMM поставляется с паспортом изделия.
Полосовой фильтр КАДАММ ФП-2500/3300-N пропускает 2500–3300 МГц и подавляет сигналы вне рабочей полосы: ≥70 дБ на 1–100 МГц.
Вносимые потери ≤1,0 дБ, возвратные потери ≥18 дБ.
Допустимая мощность 30 Вт средняя. Соединители N вилка – N розетка, волновое сопротивление 50 Ом, рабочая температура −25 … +65 °C.
Электрические параметры
| Параметр | Значение |
|---|---|
| Полоса пропускания | 2500–3300 МГц |
| Вносимые потери | ≤1,0 дБ |
| Возвратные потери | ≥18 дБ |
| Заграждение | ≥70 дБ на 1–100 МГц |
| Мощность | 30 Вт средняя |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N вилка – N розетка |
| Рабочая температура | −25 … +65 °C |
| Масса | 0,15 кг |
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| КАДАММ ФП-2500/3300-N | 2500–3300 МГц | ≤1,0 дБ | возвратные потери ≥18 дБ | 30 Вт |
КАДАММ ФП-2500/3300-N работает в полосах 2500–3300 МГц: сети LTE 2600, LTE TDD 2600 (диапазоны 3GPP B7/n7, B38/n38). Полосовой фильтр КАДАММ ФП-2500/3300-N пропускает рабочую полосу и подавляет соседние — заграждение ≥70 дБ на 1–100 МГц.
Комплект КАДАММ ФП-2500/3300-N: полосовой фильтр с разъёмами N вилка – N розетка в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ ФП-2500/3300-N — 2500–3300 МГц; они перекрывают диапазоны 3GPP B7/n7, B38/n38.
У КАДАММ ФП-2500/3300-N вносимые потери ≤1,0 дБ, заграждение ≥70 дБ на 1–100 МГц.
У КАДАММ ФП-2500/3300-N мощность 30 Вт средняя, возвратные потери ≥18 дБ.
У КАДАММ ФП-2500/3300-N разъёмы N вилка – N розетка, масса 0,15 кг, рабочая температура −25 … +65 °C.
У КАДАММ ФП-2500/3300-N: заграждение ≥70 дБ на 1–100 МГц, мощность 30 Вт средняя, разъёмы N вилка – N розетка. У КАДАММ ФП-824/884-N: заграждение ≥20 дБ на 856–862 МГц, ≥70 дБ на 890–960 МГц, мощность 150 Вт средняя, разъёмы розетка N.
Между антенной и входом приёмника или выходом передатчика: фильтр пропускает 2500–3300 МГц и ослабляет сигналы соседних систем— ≥70 дБ на 1–100 МГц.
Гарантия на КАДАММ ФП-2500/3300-N — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Фильтр полосовой КАДАММ ФП-2500/3300-N — 2500–3300 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
